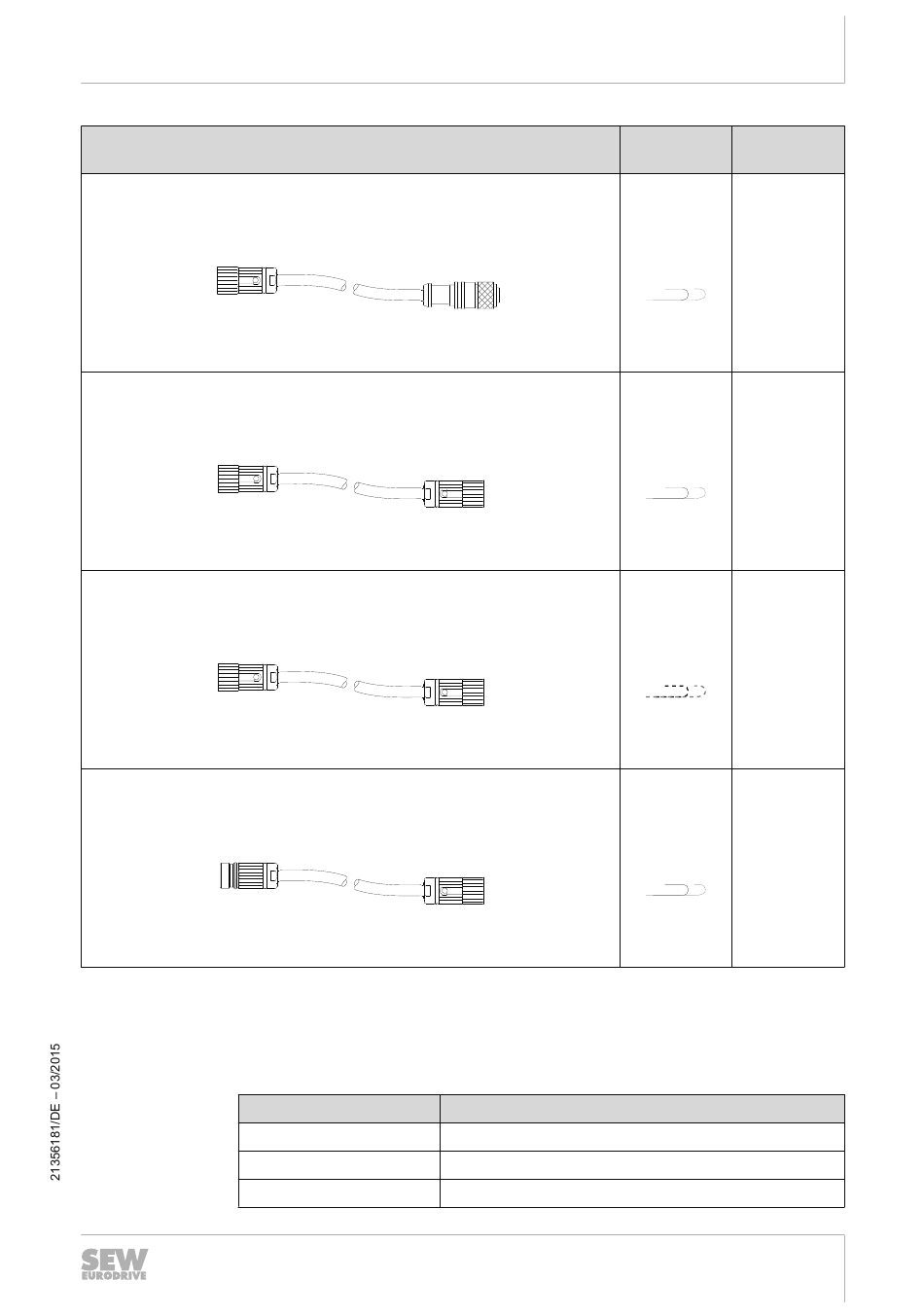

Kabel
Sachnummer: 18121950 (ohne Temperaturfühler)
Kabelaufbau: (4X2X0,25)
M23, 12‑polig, 20°‑codiert ↔ M12, 8-polig
Sachnummer: 11717238
Kabelaufbau: (6X2X0,25)
M23, 12‑polig, 20°‑codiert ↔ M23, 12-polig, 0°-codiert
Sachnummer: 18109594
Kabelaufbau: (6X2X0,25)
M23, 12‑polig, 20°‑codiert ↔ offen mit Aderendhülsen
Sachnummer: 18114806 (nicht geeignet für HIPERFACE
Kabelaufbau: (6X2X0,25)
M23, 12‑polig, 20°‑codiert ↔ M23, 12‑polig, 20°‑codiert
Aderbelegung Sonderkabel
Die folgende Tabelle zeigt die Aderbelegung des Kabels mit der folgenden Sachnum-
mer:
1 810 959 4
Signalname
C
/C
A
®
-Geber)
Aderfarbe
Braun
Weiß
Rot
Betriebsanleitung – MOVIPRO
Elektrische Installation
Elektrische Anschlüsse
Länge/
Komponente
Verlegeart
Variable
Länge
•
EI7.
•
AV1H
Variable
Länge
•
AS3H
•
AS4H
•
ES1S
Variable
Länge
•
ES2S
•
EV1S
•
E..T
Variable
•
E..C
Länge
•
E..S
•
E..R
®
PHC22A-A150M1-E25A-99/S11
6
69
