6
Elektrische Installation
Elektrische Anschlüsse
6.14.7
X2016: Motor mit Bremsenansteuerung
56
Betriebsanleitung – MOVIPRO
ACHTUNG
Beschädigungen oder Fehlfunktionen durch den Einsatz von Motoren mit eingebau-
tem Bremsgleichrichter.
Beschädigung des externen Bremsgleichrichters, Fehlfunktion von Motorbremse
oder Gerät, Beschädigung von internen Komponenten des Geräts.
•
Sie dürfen in Verbindung mit diesem Gerät keine Motoren mit eingebautem
Bremsgleichrichter verwenden.
Funktion
Leistungsanschluss für Motor mit Bremse bis max. 15 kW
Anschlussart
Han-Modular
®
10 B, female, 1 Längsbügel

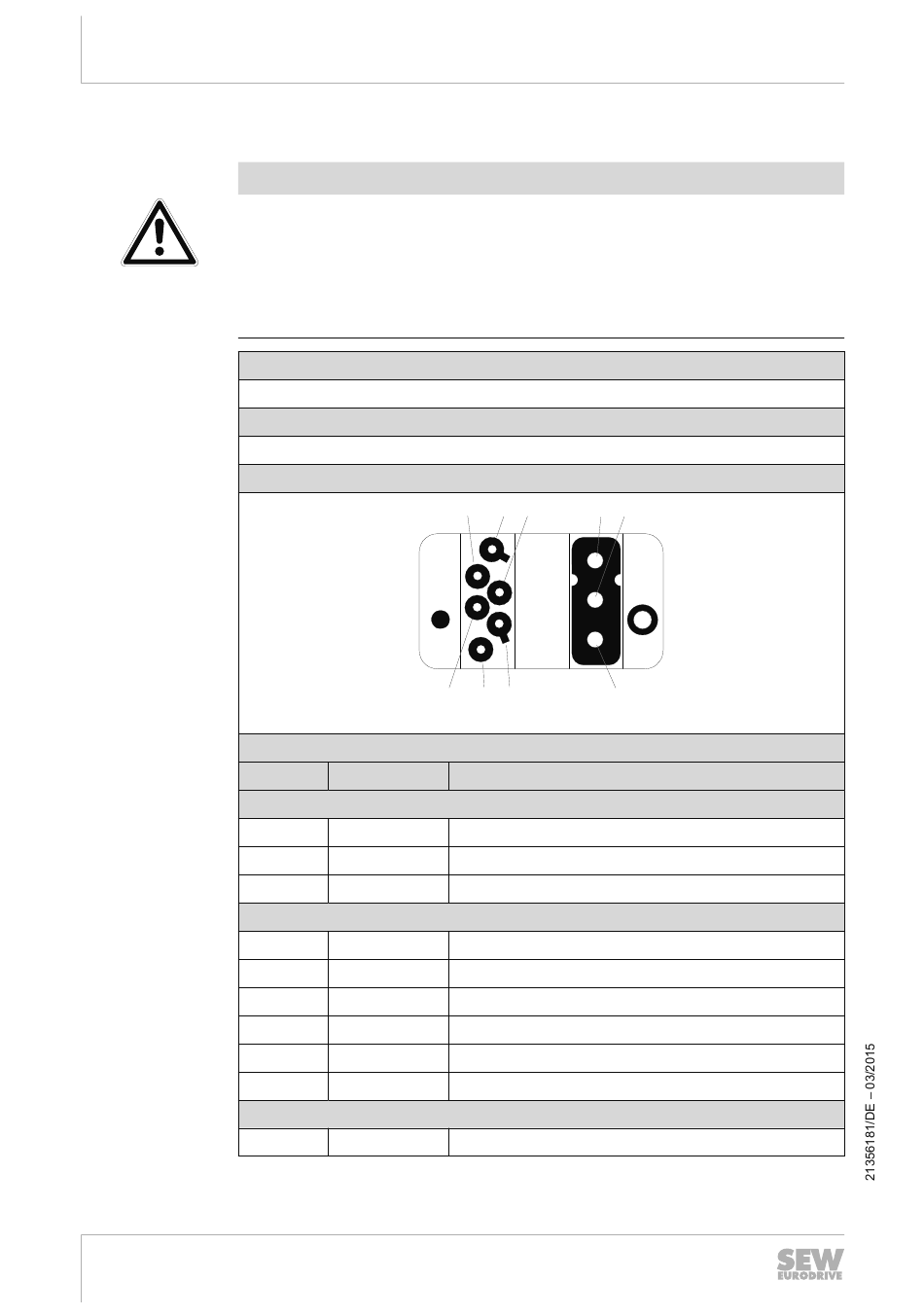

Anschlussbild
Belegung
Nr.
Name
[A] Han® C Modul, female
1
U
2
V
3
W
[C] Han® E Protected Modul, female
1
TF/TH/KTY+
2
15
3
13
4
14
5
n.c.
6
TF/TH/KTY-
Gelenkrahmen
PE
PE
®
PHC22A-A150M1-E25A-99/S11
1
2
3
1
C
4
6
5
Funktion
Ausgang Motorphase U
Ausgang Motorphase V
Ausgang Motorphase W
Temperaturfühler Motor (+)
SEW-Bremse Klemme 15 (blau)
SEW-Bremse Klemme 13 (rot)
SEW-Bremse Klemme 14 (weiß)
Nicht belegt
Temperaturfühler Motor (–)
Schutzleiteranschluss
2
A
3
9007201697232779
