Geräteaufbau
Funktionsbaugruppen
PROFIsafe-Option S11
Rechnereinheit
20
Betriebsanleitung – MOVIPRO
Die Applikationssteuerung unterstützt den Parallelbetrieb von Standard- und sicher-
heitsgerichteter Kommunikation über ein Bussystem oder Netzwerk. Die sicherheits-
gerichtete PROFIsafe-Kommunikation ist über PROFINET möglich.
Der Datenaustausch zwischen Busmaster und Applikationssteuerung erfolgt über das
jeweilige Kommunikationssystem, das gleichzeitig für die sicherheitsgerichtete Appli-
kation den "grauen Kanal" darstellt. Die übertragenen Bustelegramme beinhalten so-
mit Standardinformationen für den klassischen Betrieb der Applikationssteuerung und
das PROFIsafe-Sicherheitstelegramm. Abhängig von der Projektierung werden im
maximalen Ausbau die PROFIsafe-Sicherheitsdaten, die Parameterdaten und die Pro-
zessdaten zwischen Busmaster und Applikationssteuerung ausgetauscht.

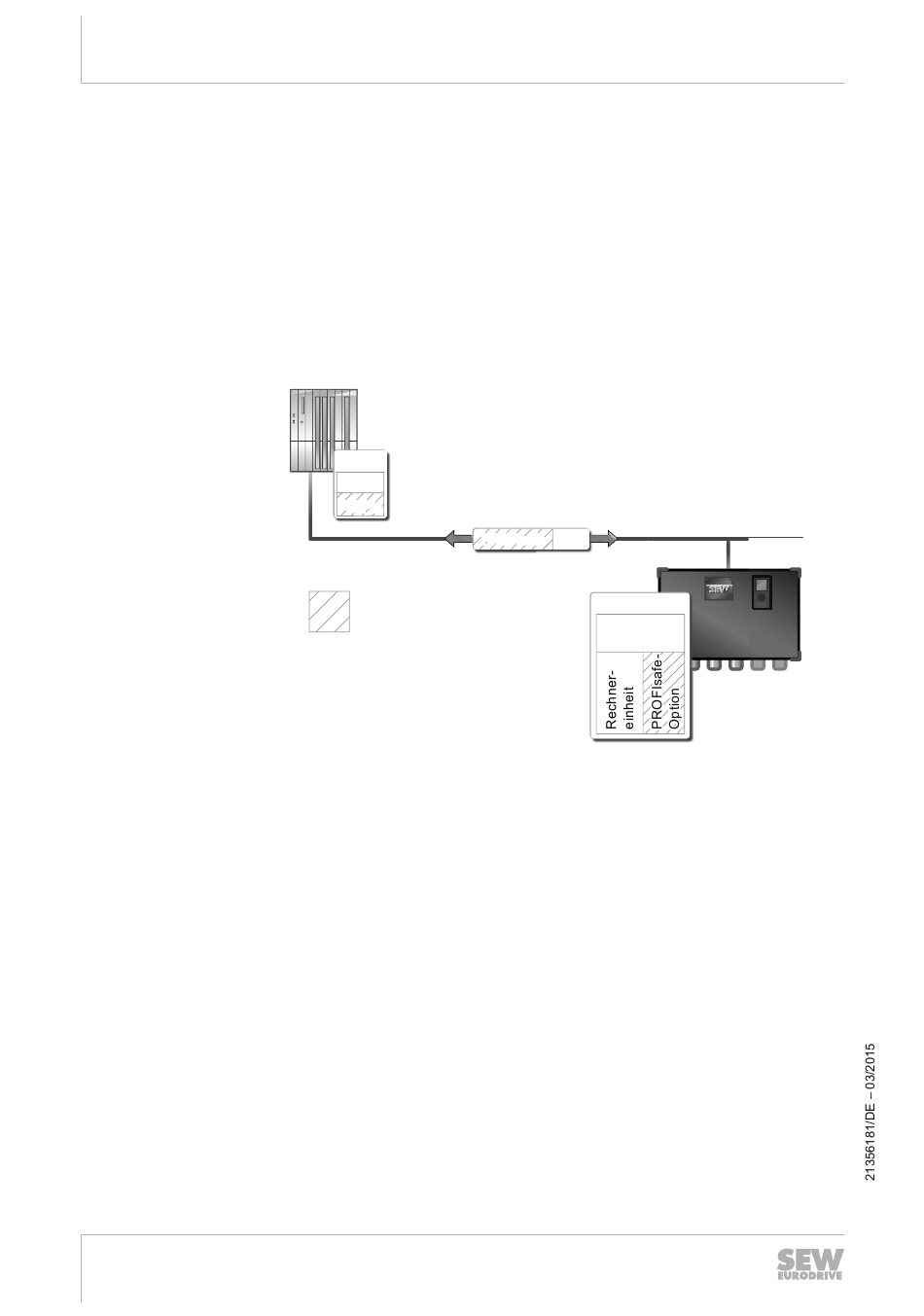

Folgende Abbildung zeigt eine schematische Darstellung der Kommunikation:
Master
CPU
F-CPU
sicherheitsgerichtet
Das Gerät ist mit einer Rechnereinheit vom Typ MOVI-PLC
Das Engineering der Kommunikations- und Steuerungseinheit umfasst folgende Tätig-
keiten:
•
Konfiguration
•
Parametrierung
•
Programmierung
Das Engineering erfolgt mit Hilfe der Engineering-Software MOVITOOLS
MotionStudio. Die Software ermöglicht die Inbetriebnahme und die Fehlerdiagnose al-
ler SEW-Geräte. Die Verbindung zwischen dem Gerät und dem Engineering-Rechner
erfolgt über die Service-Schnittstelle.
Weitere Informationen finden Sie im Handbuch "Controller DHE21B / DHF21B /
DHR21B (standard), DHE41B / DHF41B / DHR41B (advanced)".
®
PHC22A-A150M1-E25A-99/S11
PROFIsafe
afe
PD
PD
PHC..
Feldbus-
einheit
®
9007200895639947
ausgerüstet.
®
-
