Installation
In diesem Abschnitt finden Sie Informationen zur
Installation der Kamera und zur Einstellung von
Kamerawinkel und -fokus.
Vor der Installation der Kamera müssen Sie die
Montagefläche vorbereiten, die Kabel anschließen
und die Kamera montieren.
Kabelanschluss
So schließen Sie die Kabel an:
1. Verbinden Sie ein Koaxialkabel vom BNC-Anschluss
der Kamera mit einem Überwachungsmonitor oder
Videoaufzeichnungsgerät.
2. Schließen Sie eine 12-V-Gleichstromquelle oder
24-V-Wechselstromquelle an den Stromeingang an.
Auf dem Etikett der Kamera finden Sie die folgenden
Informationen:
Rotes Kabel. Stromversorgung.
Schwarzes Kabel. Stromversorgung.
Weißes Kabel. Videoausgang.
Schwarzes Kabel. Video-Masseanschluss.
Hinweis: Für AC24V oder DC12V, kann Schwarz oder
Rot als Masse verwendet werden.
Installation der Kamera
Zur Montage der Kamera befestigen Sie diese mit den
dafür vorgesehenen Befestigungselementen an der
Montagefläche.
Winkeleinstellung
Den horizontalen Winkel der Plattform können Sie auf
bis zu 180 Grad einstellen, indem Sie die Plattform
drehen (Abbildung 4).
Den horizontalen Winkel des Rotors können Sie auf bis
zu 350 Grad einstellen, indem Sie den Rotor auf der
Plattform drehen (Abbildung 4).
Den vertikalen Winkel der Plattform können Sie auf bis
zu 90 Grad einstellen, indem Sie die Plattform drehen
(Abbildung 4).
UVD-XP4DNR(-P) Kamera Benutzer Handbuch

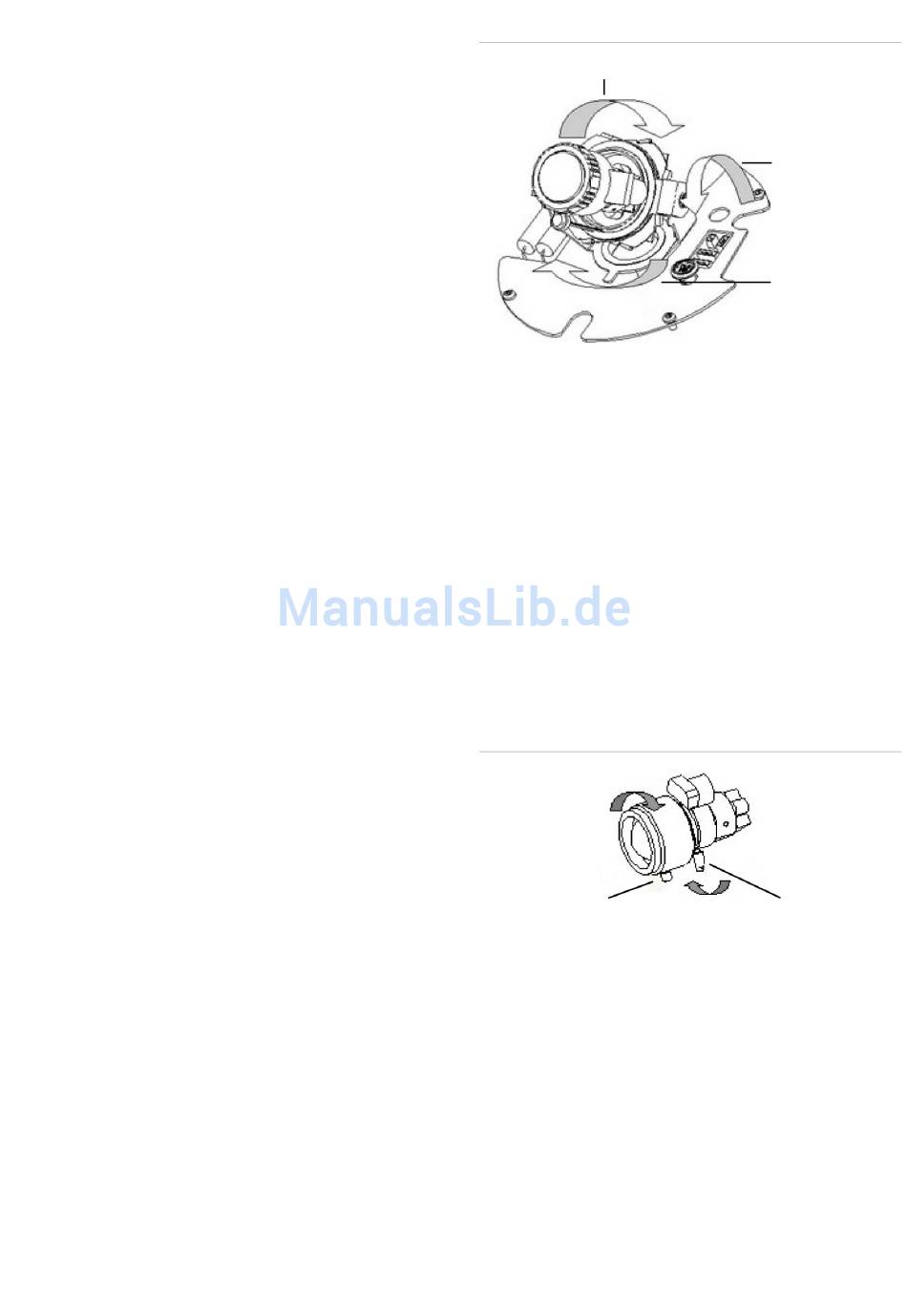

Abbildung 4: Kameraeinstellung
Horizontale Einstellung der Plattform
Einstellung des Fokus
So stellen Sie Zoom und Fokus der Kamera ein
(Abbildung 5):
1. Lösen Sie die Schraube am Zoom-Ring.
2. Drehen Sie den Zoom-Ring, bis der gewünschte
Zoom eingestellt ist.
3. Ziehen Sie die Schraube am Zoom-Ring fest.
4. Lösen Sie die Schraube am Fokusring.
5. Drehen Sie den Fokusring, bis die gewünschte
Bildschärfe eingestellt ist.
6. Ziehen Sie die Schraube am Fokusring fest.
Abbildung 5: Zoom- und Fokuseinstellung
Zoom-Ringschraube für VA2-
Objektiv und Fokus-
Ringschraube für VA9-
Objektiv
Anschließen des Monitors
Sie programmieren die Kameras, indem Sie einen
Standard-Videomonitor an das System anschließen.
So schließen Sie den Monitor an:
1. Schließen Sie das Monitorausgangskabel
(Abbildung 2) an den Videomonitorausgang
(Abbildung 1) an.
2. Schließen Sie das BNC-Kabel an den Videomonitor
an.
Vertikale
Ausrichtung der
Plattform
Horizontale
Ausrichtung des
Rotors
Fokus-Ringschraube für VA2-
Objektiv und Zoom-
Ringschraube für VA9-
Objektiv
3
