 Installationsanleitung
HD-TVI-Restlicht-Bullet-Kamera mit Fix-Objektiv (TVB-
6107)
 Kamera mit Kabelbaum
für Netzanschluss und
Videoausgang (Kabel
nicht abgebildet)
 Montageschablone
 12-V-DC-Anschluss:
Steckverbinder mit zwei
Kontakten sowie
Kennzeichnungen für
positiv und negativ
 Blatt zur Entsorgung von
Geräten

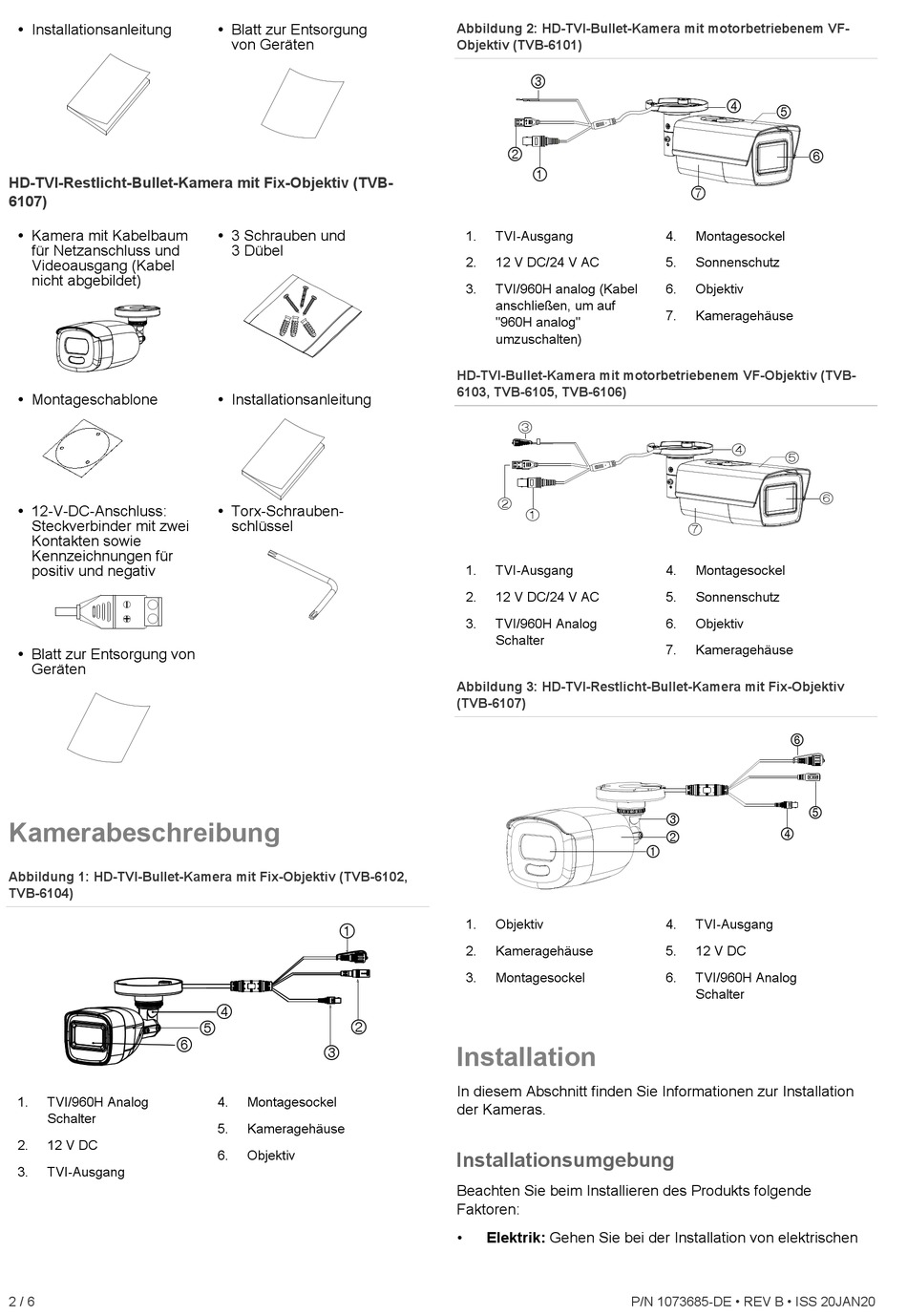

Kamerabeschreibung

Abbildung 1: HD-TVI-Bullet-Kamera mit Fix-Objektiv (TVB-6102,
TVB-6104)

1. TVI/960H Analog
Schalter
2. 12 V DC
3. TVI-Ausgang
2 / 6
 Blatt zur Entsorgung
von Geräten
 3 Schrauben und
3 Dübel
 Installationsanleitung
 Torx-Schrauben-
schlüssel





4. Montagesockel
5. Kameragehäuse
6. Objektiv
Abbildung 2: HD-TVI-Bullet-Kamera mit motorbetriebenem VF-
Objektiv (TVB-6101)



1. TVI-Ausgang
2. 12 V DC/24 V AC
3. TVI/960H analog (Kabel
anschließen, um auf
"960H analog"
umzuschalten)
HD-TVI-Bullet-Kamera mit motorbetriebenem VF-Objektiv (TVB-
6103, TVB-6105, TVB-6106)



1. TVI-Ausgang
2. 12 V DC/24 V AC
3. TVI/960H Analog
Schalter
Abbildung 3: HD-TVI-Restlicht-Bullet-Kamera mit Fix-Objektiv
(TVB-6107)
1. Objektiv
2. Kameragehäuse
3. Montagesockel

Installation

In diesem Abschnitt finden Sie Informationen zur Installation
der Kameras.
Installationsumgebung
Beachten Sie beim Installieren des Produkts folgende
Faktoren:
• Elektrik: Gehen Sie bei der Installation von elektrischen



4. Montagesockel
5. Sonnenschutz
6. Objektiv
7. Kameragehäuse



4. Montagesockel
5. Sonnenschutz
6. Objektiv
7. Kameragehäuse





4. TVI-Ausgang
5. 12 V DC
6. TVI/960H Analog
Schalter
P/N 1073685-DE • REV B • ISS 20JAN20



