Für verschiedene Umgebungen optimierte
voreingestellten Modi.
•
Oberfläche des On-Screen-Display.
Nutzungsrichtlinien
Halten Sie sich an folgende Richtlinien:
•
Programmieren Sie so viele Kameraeinstellungen
wie möglich, bevor Sie die Kamera montieren.
Schließen Sie die Programmierung nach der
Installation unter Beachtung aller notwendigen
Sicherheitsmaßnahmen ab.
•
Schließen Sie diese Kamera ausschließlich an ein in
der UL-Liste eingetragenes 12-V-Gleichstrom- bzw.
24-V-Wechselstrom-Netzteil der Klasse 2 an.
•
Verwenden Sie die Kamera nicht außerhalb der
angegebenen Temperaturbereiche: -50 bis +50°C.
•
Wenn die Lichtverhältnisse, unter denen die Kamera
eingebaut wird, schnellen, starken Schwankungen
unterworfen sind, funktioniert die Kamera
möglicherweise nicht wie vorgesehen.
WARNUNG: Um das Risiko eines Brandes oder
elektrischen Schlages zu vermeiden, sollten Sie die
Kamera vor Regen und Feuchtigkeit schützen sowie die
obere und hintere Abdeckung nicht entfernen.
Komponenten

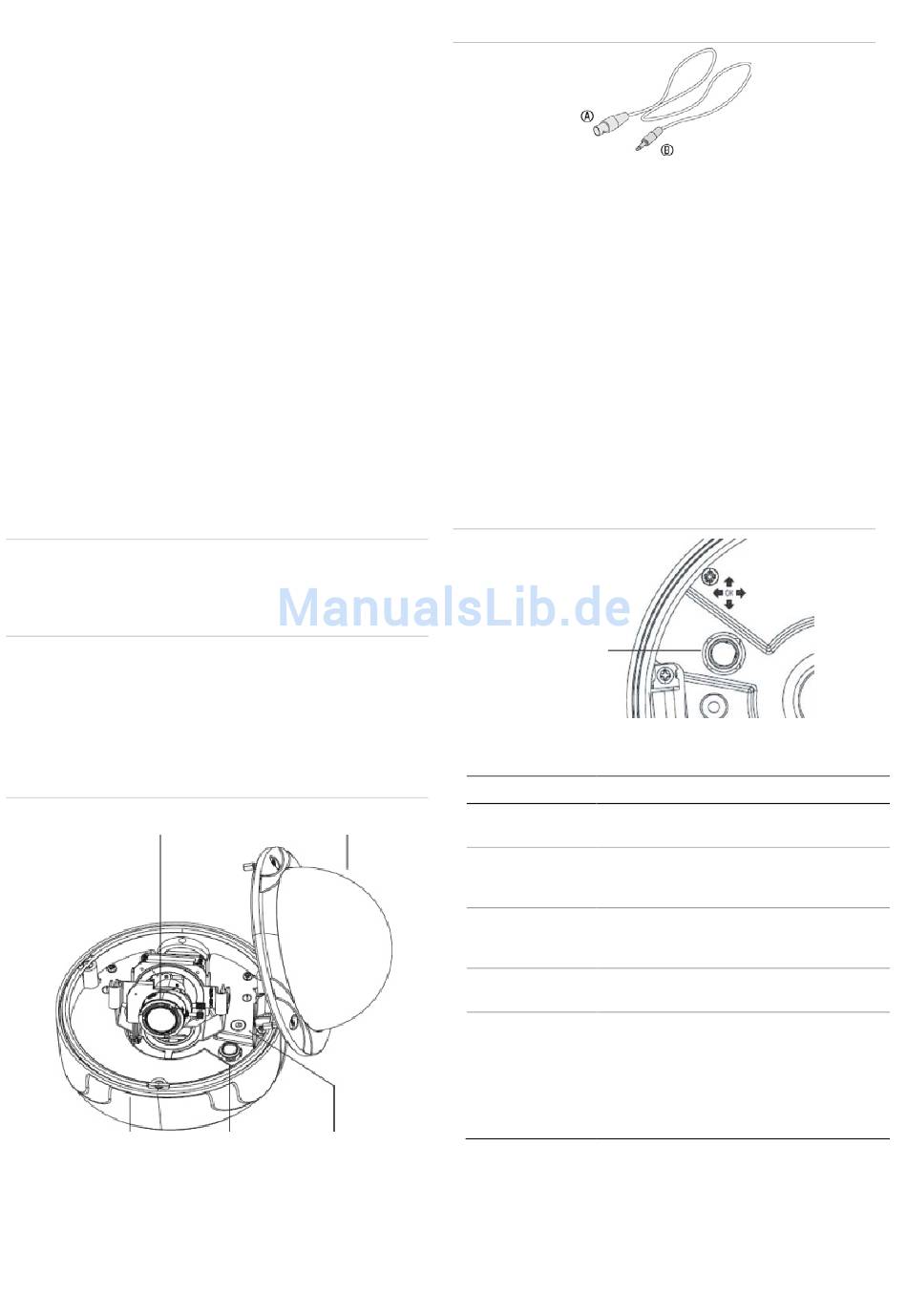

Abbildung 1 zeigt die Hauptkomponenten des Geräts mit
verstärkter Kuppel.
Abbildung 1: Gerät mit verstärkter Kuppel
Objektiv
Kameragehäuse
Steuerung
Abbildung 2 zeigt die Komponenten des
Monitorausgangs.
2
Kuppel
OSD-
Videomonitorausgang
Abbildung 2: Monitorausgangskabel
A. Monitorausgang BNC
Verbinden Sie den RCA-Anschluss des Monitors mit
dem Videomonitorausgang und den BNC-Anschluss des
Monitors mit dem TV-Monitor.
OSD-Steuerung
Die OSD-Steuerung (Bildschirmanzeigensteuerung)
(Abbildung 3) erfolgt über einen in fünf Richtungen
verstellbaren Joystick, mit dem die Kamerafunktionen
manuell gesteuert werden können. In Tabelle 1 sind die
Funktionen der OSD-Steuerung einschließlich des
jeweiligen Verwendungszwecks aufgelistet.
Abbildung 3: OSD-Steuerung
OSD-Steuerung
Tabelle 1: Elemente der OSD-Steuerung
Steuerrichtungen
Beschreibung
Nach oben
Bewegt den Cursor nach oben, um ein Element
auszuwählen
Nach links
Bewegt den Cursor nach links, um Parameter für
das ausgewählte Element auszuwählen oder
anzupassen.
Nach rechts
Bewegt den Cursor nach rechts, um Parameter
für das ausgewählte Element auszuwählen oder
anzupassen.
Nach unten
Bewegt den Cursor nach unten, um ein Element
auszuwählen.
Öffnen
Drücken Sie in die Mitte der Steuerung, um das
Setup-Menü aufzurufen. Wenn das ausgewählte
Element ein eigenes Menü besitzt, drücken Sie
die Steuerung, um in ein Untermenü zu gelangen.
Halten Sie die Steuerung 2 Sekunden lang
gedrückt, um alle Einstellungen zu speichern und
das Setup-Menü zu beenden.
UVD-XP4DNR(-P) Kamera Benutzer Handbuch
B. Monitorausgang (Cinch)
