- Seite 1 TruVision HD-TVI 3MPX- Kamera – Konfigurationshandbuch P/N 1073217-DE • REV B • ISS 19JAN17...
- Seite 2 Copyright © 2017United Technologies Corporation. Alle Rechte vorbehalten. Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit der United Technologies Corporation. Marken und Patente Die Namen und Logos TruVision und Interlogix sind Marken von United Technologies. Andere in diesem Dokument verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung 2 HD-TVI 3MPX IR-Bullet-Kameras 2 HD-TVI 3MPX IR-Turm-Kameras 2 Programmierung 3 Aufrufen des OSD-Menüs der Kamera 3 Menüstrukturen 5 Kameras TVB-2407/4407 (Bullet-Kamera mit geregeltem Objektiv) und TVT-2401/4401 (Turm-Kamera mit geregeltem Objektiv) 5 Kameras TVB-2408/4408 (VF-Bullet-Kamera mit motorgetriebenem Objektiv) und TVT-2402/4402 (VF-Turm-Kamera mit motorgetriebenem Objektiv) 6 Konfiguration 7 FORMAT 7... -
Seite 4: Einführung

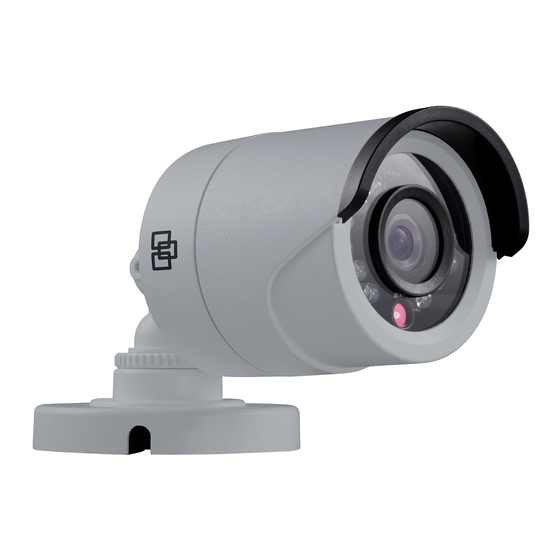

Einführung Dieses Konfigurationshandbuch gilt für folgende Kameramodelle: HD-TVI 3MPX IR-Bullet-Kameras TVB-2407 (3MPX TVI-Bullet-Kamera, geregeltes Objektiv, IR, PAL) TVB-4407 (3MPX TVI-Bullet-Kamera, geregeltes Objektiv, IR, NTSC) TVB-2408 (3MPX TVI-Bullet-Kamera, VF, motorgetriebenes Objektiv, IR, PAL) TVB-4408 (3MPX TVI-Bullet-Kamera, VF, motorgetriebenes Objektiv, IR, NTSC) HD-TVI 3MPX IR-Turm-Kameras ... -
Seite 5: Programmierung
Programmierung Nach der Installation der Kamerahardware kann die Kamera über die integrierte OSD-Taste (soweit unterstützt) und das TVI-DVR-Menü konfiguriert werden. Die 3MPX-Kameras werden vom TVS-C200-Controller (Service-Tool) nicht unterstützt. Sie können die Kameraeinstellungen auch über einen TVI-DVR konfigurieren. Wählen Sie das PTZ-Protokoll TruVision Coaxaus, und rufen Sie mit der Menütaste das Menü... - Seite 6 Über den DVR: Wählen Sie mit den Richtungsschaltflächen nach oben/unten ein OSD-Element aus. Ändern Sie den Wert des ausgewählten Elements mit den Richtungsschaltflächen links/rechts. An der Kamera (soweit diese über eine Menütaste verfügt): Wählen Sie ein OSD-Element aus, indem Sie die Menütaste nach oben/unten drücken. Ändern Sie den Wert des ausgewählten Elements, indem Sie die Menütaste nach links/rechts drücken.
-
Seite 7: Menüstrukturen
Menüstrukturen Die Menüstrukturen der TruVision TVI 3MPX-Kameras sind nachfolgend aufgeführt. Kameras TVB-2407/4407 (Bullet-Kamera mit geregeltem Objektiv) und TVT-2401/4401 (Turm-Kamera mit geregeltem Objektiv) SETUP FORMAT MAIN MENU VIDEO RESET &NIGHT SETTING SAVE CONTRAST &EXIT BRIGHTNESS COLOR SHARPNESS EXPOSURE MODE COLOR GAIN GAIN SMART MIRROR... -
Seite 8: Kameras Tvb-2408/4408 (Vf-Bullet-Kamera Mit Motorgetriebenem Objektiv) Und Tvt-2402/4402 (Vf-Turm-Kamera Mit Motorgetriebenem Objektiv)
Kameras TVB-2408/4408 (VF-Bullet-Kamera mit motorgetriebenem Objektiv) und TVT-2402/4402 (VF-Turm-Kamera mit motorgetriebenem Objektiv) SETUP FORMAT MAIN MENU FOCUS VIDEO RESET &NIGHT SETTING SAVE CONTRAST &EXIT BRIGHTNESS COLOR SHARPNESS EXPOSURE MODE COLOR GAIN GAIN SMART MIRROR TruVision HD-TVI 3MPX-Kamera – Konfigurationshandbuch... -
Seite 9: Konfiguration
Konfiguration In diesem Abschnitt wird die Einrichtung der Menüeinstellungen beschrieben. FORMAT Bewegen Sie den Cursor zu FORMAT und drücken Sie die Menütaste, um das Untermenü aufzurufen. Legen Sie das Format der Kamera fest, und bestätigen Sie. FOKUS Bewegen Sie den Cursor zu FOKUS, und drücken Sie die Menütaste, um das Untermenü... - Seite 10 BLC-Modus ausgewählt ist. WDR: WDR (Wide Dynamic Range) ermöglicht klare Bilder, wenn sowohl sehr helle als auch sehr dunkle Bereiche im Bild vorhanden sind. Mit WDR wird das Helligkeitsniveau des gesamten Bilds abgeglichen. GAIN Diese Funktion optimiert die Bildschärfe bei schlechten Lichtverhältnissen.
-
Seite 11: Tag/Nacht
TAG/NACHT Mit dieser Funktion legen Sie fest, ob die Kamera im Tag- oder Nachtmodus arbeitet. Die Option für den Tagbetrieb (in Farbe) sollte beispielsweise verwendet werden, wenn sich die Kamera in Innenräumen befindet, in denen der Lichtpegel immer hoch ist. Legen Sie den TAG/NACHT-Modus auf Farbe, oder SMART... -
Seite 12: Zurücksetzen
höher der Wert, desto stärker ist der Kontrast. SHARPNESS Diese Funktion bestimmt die Detailgenauigkeit des Bilds. Legen Sie einen Wert von 1 bis 10 fest. Je höher der Wert, desto klarer und schärfer wird das Bild angezeigt. COLOR GAIN Durch diese Funktion kann die Farbsättigung angepasst werden. Legen Sie einen Wert von 1 bis 10 fest.
