Vorbedingungen; Drehzahleinstellung; Spurlageeinstellung - Robotron 1715 Servicehandbuch

6.2.3.3.1. Vorbedingungen

- Funktionskontrolle Schalter SMO
- Funktionskontrolle Fotosystem für das Indexsignal IX
- Funktionskontrolle Beruhigungskissen und Kopfandruck HL
- Funktionskontrolle Positionierung ST und SD

6.2.3.3.2. Drehzahleinstellung

Die Einstellung
Diskette und betätigtem Kopfandrucksystem im Bereich der
Spuren 15 bis 25 mit dem veränderbaren Widerstand R13.1 auf
der Leiterplatte der Antriebssteuerung.
Einstellwert: Drehzahl

6.2.3.3.3. Spurlageeinstellung

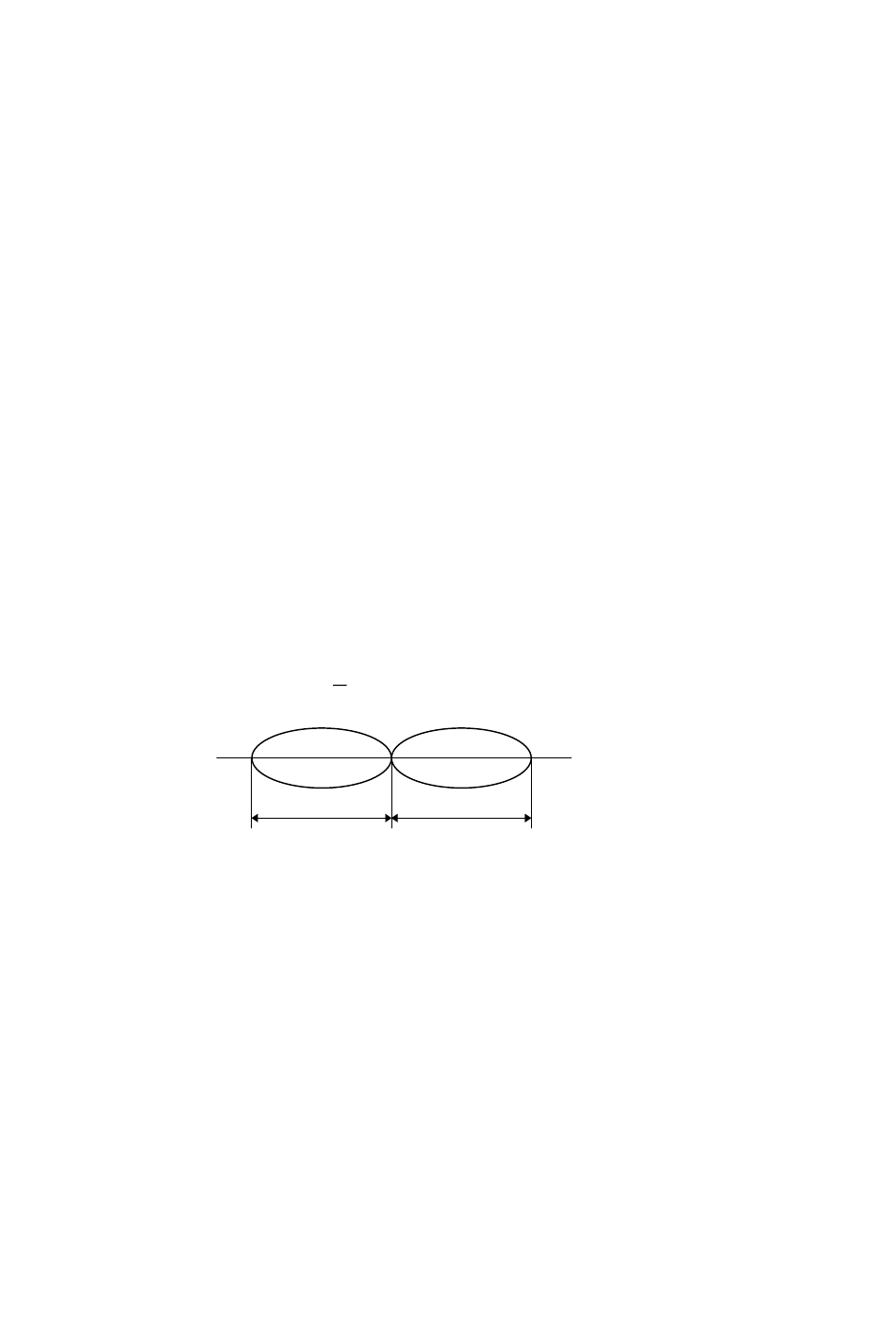

Die Einstellung der Spurlage erfolgt auf der Spur 16 (32)
mit einer speziellen Eichdiskette nach dem "Katzenaugen-
verfahren". Das Verhältnis der beiden "Augen" ist ein Maß
für die Genauigkeit der Spurlage und muß nach der Ein-
stellung durch Verdrehen der Positionierschnecke auf der
Schrittmotorachse folgenden Bedingungen genügen:
6.2.3.4. Einstellung auf Spur 00
Nach der Spurlageeinstellung wird der Kopfschlitten 16 (32)
Schritte vom Diskettenzentrum weg positioniert. Die dabei
erreichte Spurlage 00 wird durch das Signal T0 elektronisch
angezeigt. Das zugehörige Fotosystem muß dabei so justiert
werden, daß das Signal /T0 eine kurze Wegstrecke X00 vor
der Spur 00 mit folgender Bedingung erfüllt:
der Drehzahl
bzw.
Dauer einer Umdrehung 200 ms ± 1 ms
0,96 - A - 1,04
B
A
erfolgt
300 U/min ± 1,5 U/min
B
- 142 -
bei eingelegter
