Inbetriebnahme
WIG-Schweißen
6.7.1.2
PICOTIG 180 MV
4
Pos. Symbol
1
2
3
4
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung
Schweißbrenner (5-polig) stecken und festziehen.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
38
3
2

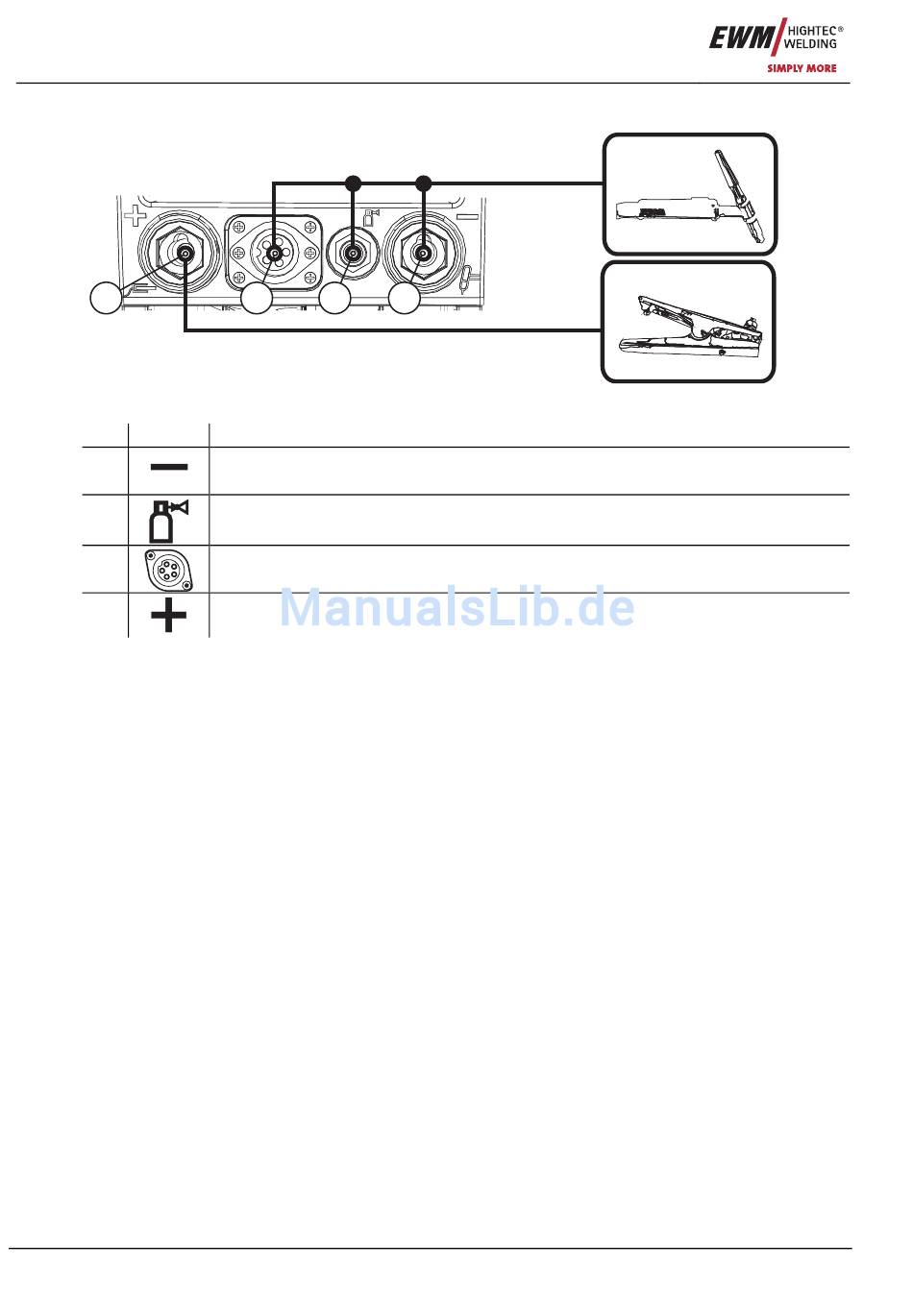

Abbildung 6-2
Beschreibung
0
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
1
Art. Nr.: 099-002046-EWM00
