Gerätebeschreibung

PICOTIG 180

4 Gerätebeschreibung
4.1 PICOTIG 180
4.1.1

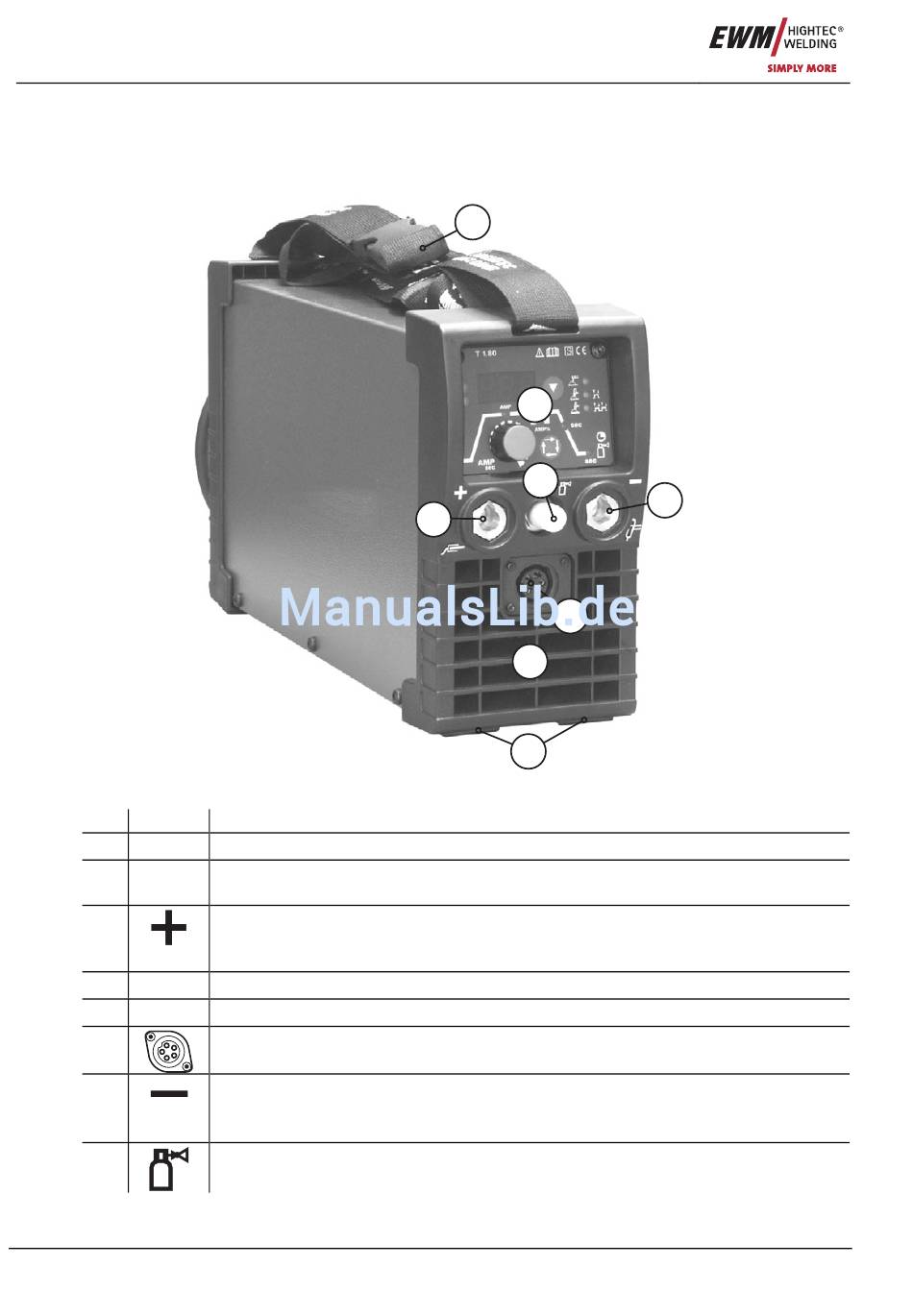

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
16
Abbildung 4-1
Beschreibung 0
Transportgurt
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, Schweißstrom „+"
• WIG: Anschluss Werkstückleitung
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, Schweißstrom „-"
• WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
1
2
8
3
6
4
5
7
Art. Nr.: 099-002046-EWM00
