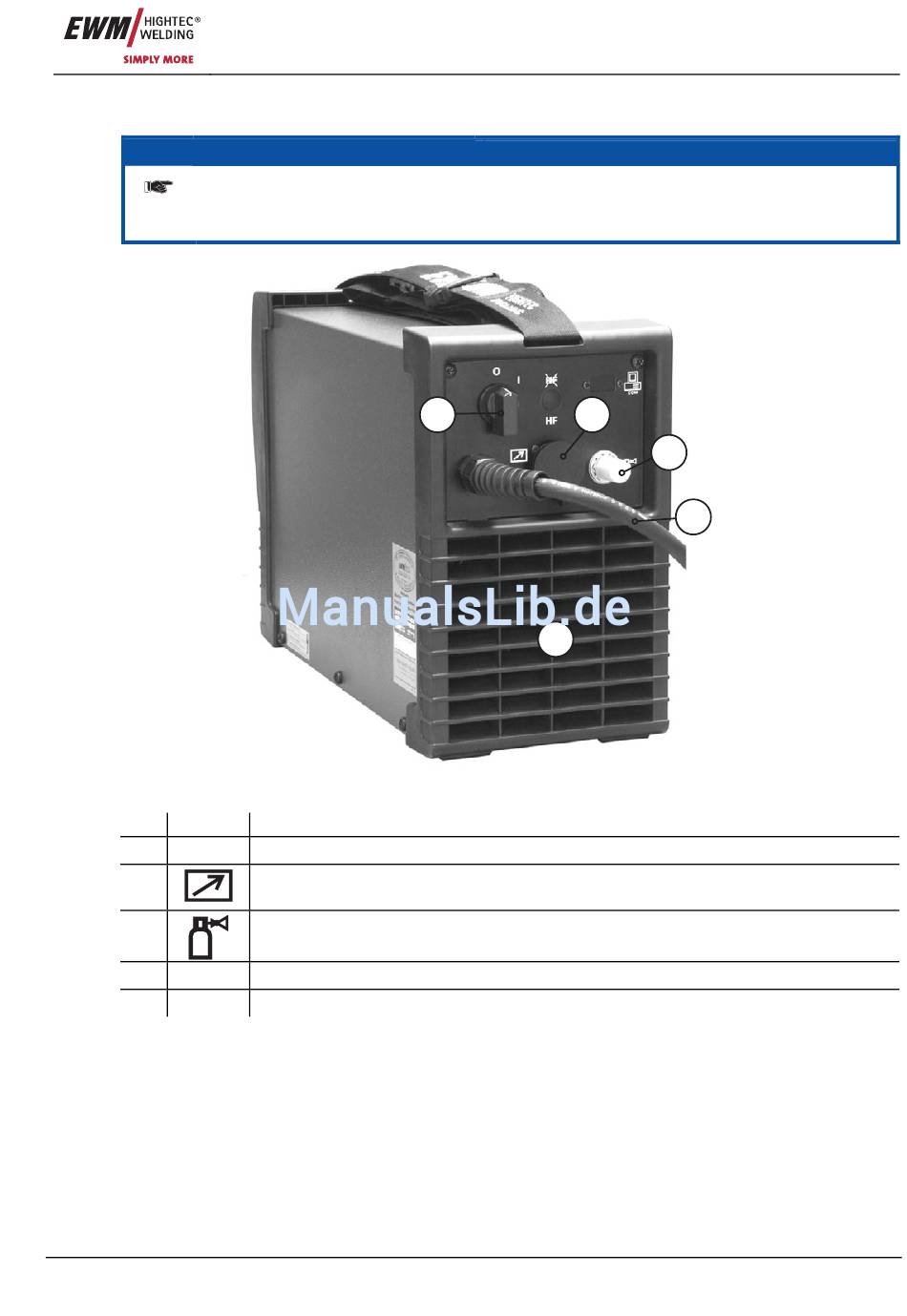

Rückansicht
Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt.
Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel
Zubehör).
Pos. Symbol
1
2
3
4
5
Art. Nr.: 099-002046-EWM00
Beschreibung
0
Hauptschalter, Gerät Ein/Aus
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Netzanschlusskabel
Eintrittsöffnung Kühlluft
HINWEIS
1
2
5
Abbildung 4-4
Gerätebeschreibung
PICOTIG 180 MV
3
4
19
