Sicherungen

9. 1
Übersicht über Sicherungen: Siehe Sicherungsplan im Systemschrank.
▸
Überprüfen des ordnungsgemäßen Zustands der Sicherungen entsprechend der
Schaltpläne
▸
Details siehe Bedienungsanleitungen / Datenblätter der Systemkomponenten
Statusanzeigen / Sammelstörungen
9. 2
Sammelstörung
9.2.1
Folgende Meldungen werden angezeigt bzw. ausgegeben:
● Bildung einer Sammelstörung des Analysensystems
(Details siehe Stromlaufplan PowerCEMS-Analysensystem)
● Statusanzeigen auf dem Display des Analysators
(Display-Meldung, Bedeutung, Ursache / Hinweise und Servicehinweise
siehe Betriebsanleitung des Analysators)
Störungsanzeige
9.2.2

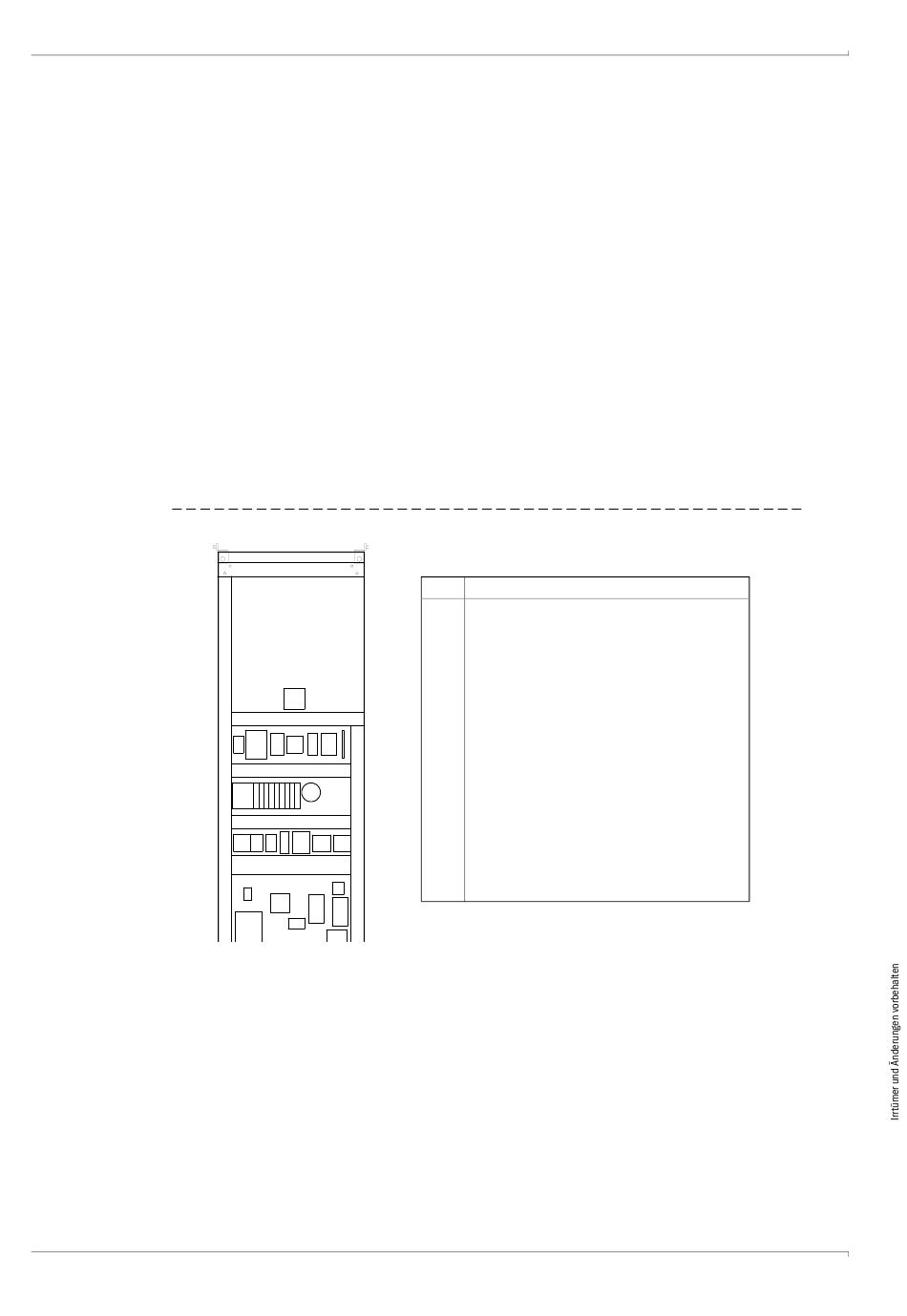

Bild 7 Störungsanzeige

Unplausible Messergebnisse

9. 3
Bei unplausiblen Messergebnissen ist zunächst zu überprüfen:
▸
ob die vorgegebenen und elementaren Prozessbedingungen eingehalten werden
▸
ob der Messgasweg mögliche Undichtigkeiten aufweist
Weitere mögliche Ursachen und Hinweise zu unplausiblen Messergebnissen bzw. zu offen-
sichtlich falschen oder grundlos schwankenden Messwerten, können der Betriebsanlei-
tung des Analysators entnommen werden.
58
34 Störungsanzeige
Störmeldungsrelais 1-7.
Störungsfreier Betrieb der einzelnen Kompo-
nenten wird durch eine GRÜNE LED angezeigt.
Im Falle einer Störung erlischt die LED.
Je nach Konfiguration ihres PowerCEMS50
sind nicht alle Komponenten verbaut, den-
noch sind immer alle sieben Relais verbaut.
Bei ordnungsgemäßem Betrieb leuchten
unabhängig von der Konfiguration alle 7 LEDs
Belegung (Von links, siehe Nummerierung an
den Anzeigen):
1
34
2
3
4
5
6
7
PowerCEMS50 · Betriebsanleitung · 8015655 V 1.0 · © SICK AG
Schaltschrankklimagerät
Messgasentnahmesonde
Messgaskühler
Temperaturregler Messgasleitung
Zweiter Temperaturregler Messgasleitung
NOX-Konverter
Niveau Kondensatbehälter
Störungsbeseitigung
