Ersatzteil
1
Kolbenpatrone
930 Compact IC Flex Oven/Deg (2.930.2160)
Für diesen Arbeitsschritt brauchen Sie eine neue Kolbendichtung
(6.2741.020).
Kolbendichtung ersetzen

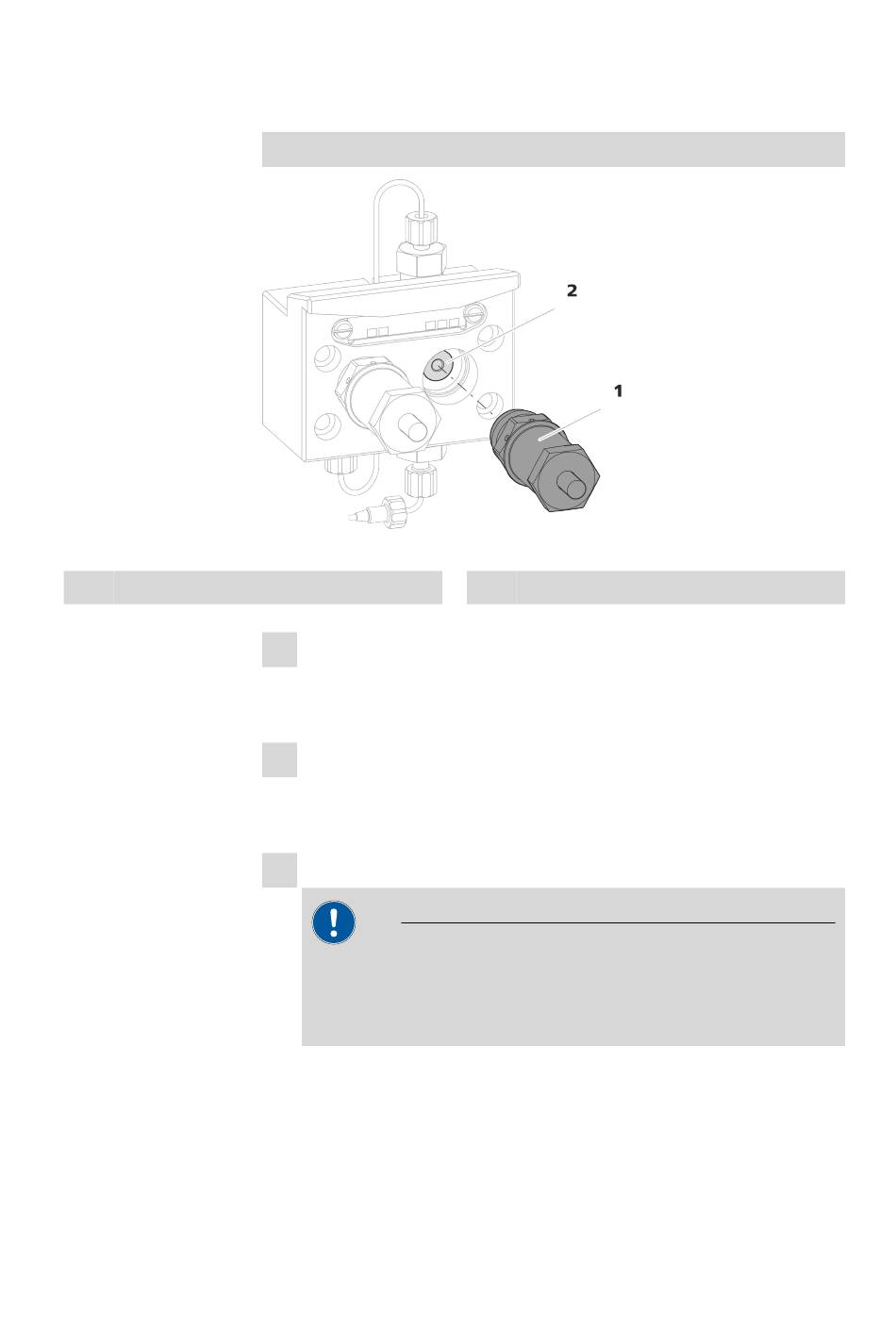

Abbildung 17
Pumpenkopf – Kolbenpatrone entfernen
1 Die Kolbenpatrone entfernen
Die Kolbenpatrone (17-1) mit dem Rollgabelschlüssel lösen und dann
von Hand aus dem Pumpenkopf herausschrauben. Beiseite legen.
2 Den Stützring entfernen
Den Stützring (17-2) aus der Kolbenöffnung herausschütteln. Beiseite
legen.
3 Die alte Kolbendichtung entfernen
VORSICHT
Sobald das Werkzeug für Kolbendichtung (6.2617.010) in die Kol-
bendichtung eingeschraubt wird, wird die Kolbendichtung endgül-
tig zerstört!
2
Stützring
5 Betrieb und Wartung
61
￭￭￭￭￭￭￭￭
