Schritt 5:
Montage der Konsole
1.
Führen Sie Kabel der Konsole (68 & 72) durch die hierfür vorgesehene Öff nung in der
Befestigungsplatte (50).
ACHTUNG
Achten Sie darauf, die Kabel bei den folgenden Schritten nicht einzuklemmen
2.

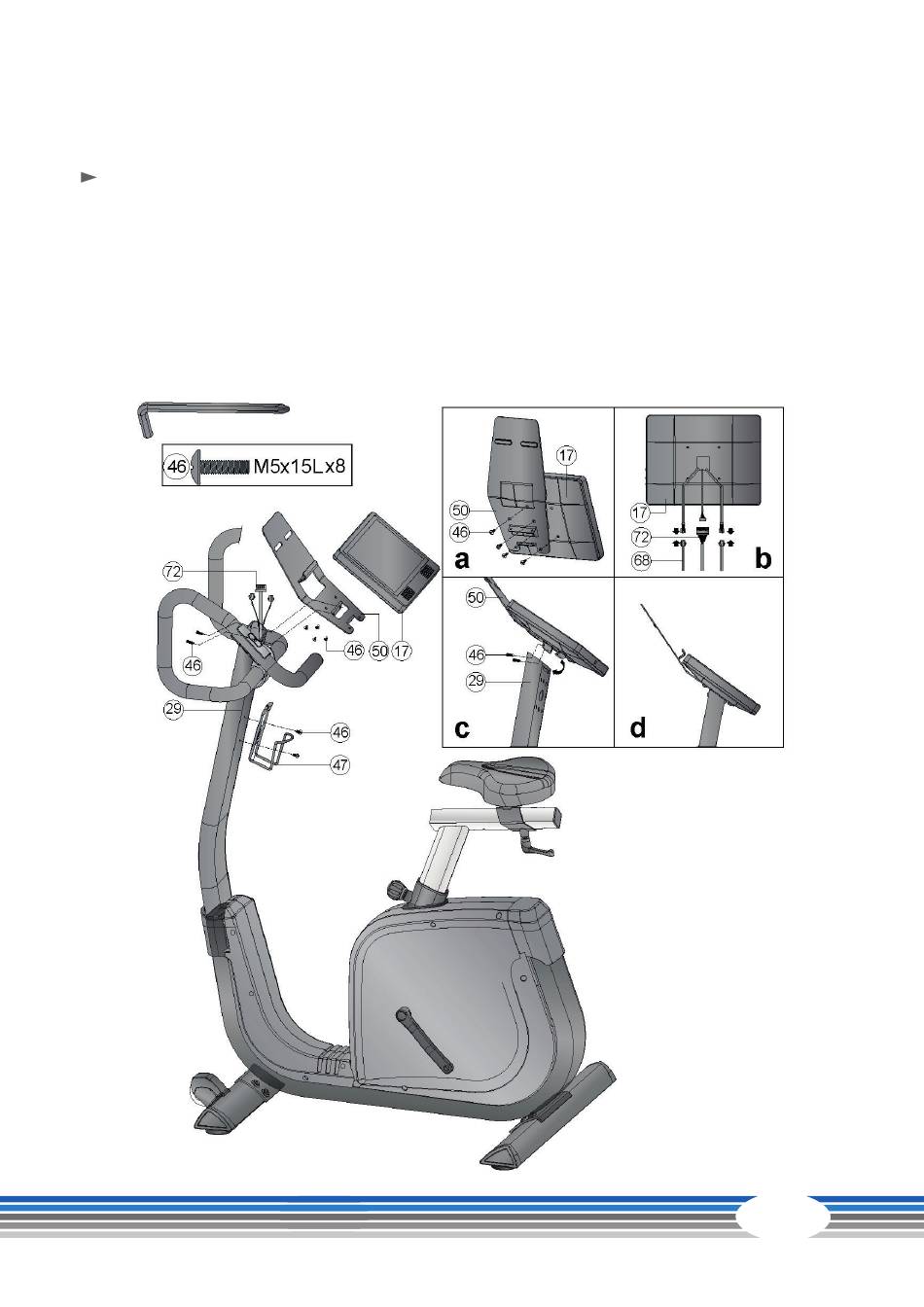

Montieren Sie die Konsole (17) an der Befestigungsplatte (50) mit vier Schrauben (46) (Abb. a).
3.
Verbinden Sie die Kabel der Konsole (68 & 72) mit ihren entsprechenden Gegenstücken des
Konsolenmastes und Lenkers (29 & 68) (Abb. b).
4.
Montieren Sie die Befestigungsplatte (50) an dem Konsolenmast (29) mit zwei Schrauben (46)
(Abb. c).
5.
Befestigen Sie die Flaschenhalterung (47) an dem Konsolenmast (29) mit zwei Schrauben (46).
