ontage der edIeneInheIt

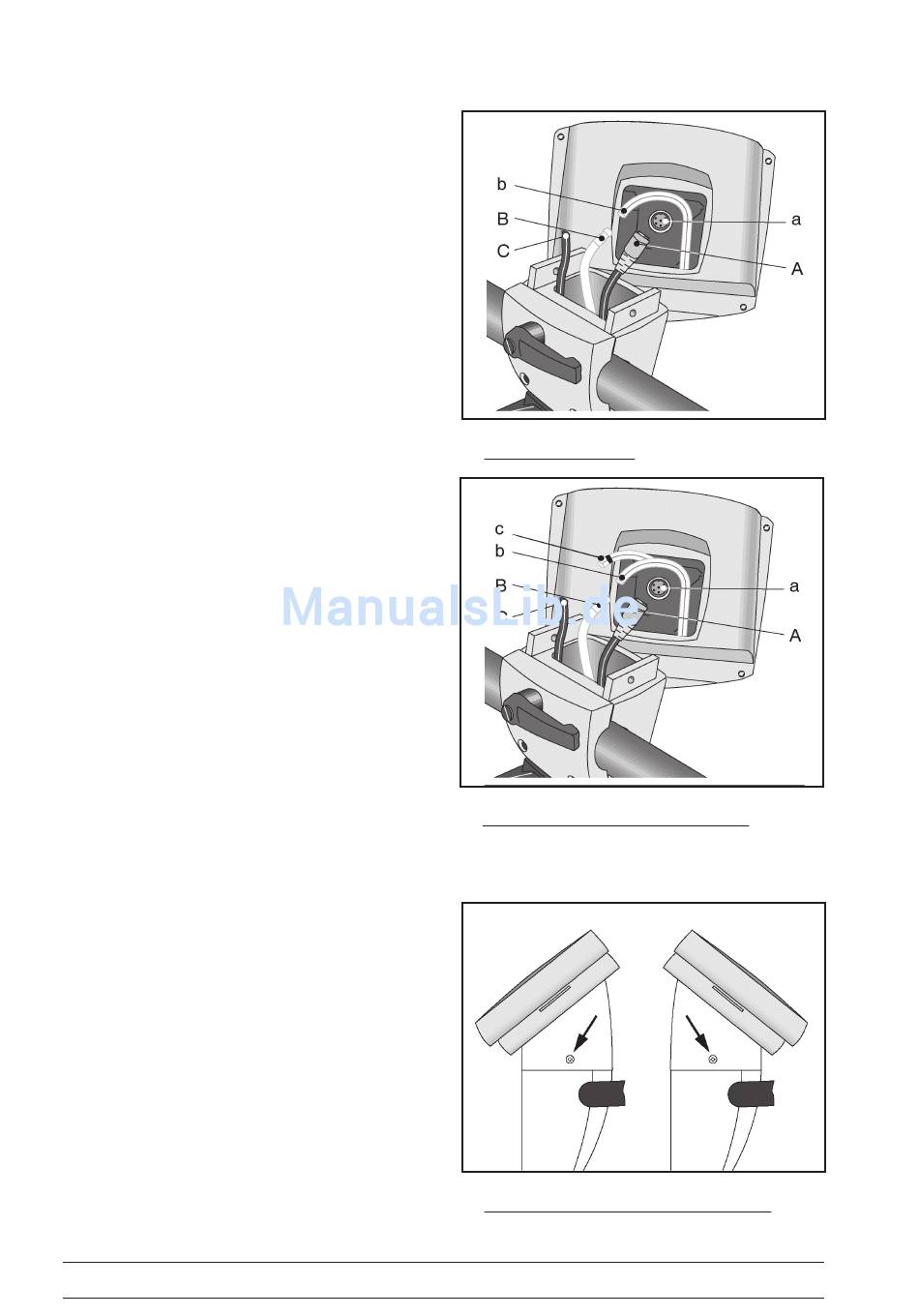

• Stecker (A) auf den Anschluß (a) in der Bedieneinheit
aufstecken.
Die Position der Kerbe am Stecker muß mit der
entsprechenden Nut in Buchse (a) übereinstimmen
• Steckverbindung durch Festziehen der
Überwurfmutter an Stecker (A) sichern.
• Bei Ergometern mit Option „Blutdruck" wird der blaue
Druckschlauch (B) mit dem Schlauchende (b) in der
Bedieneinheit verbunden - der Schlauch muß vollstän-
dig auf die Verbindungstülle aufgeschoben werden.
• Nur bei Reha-Ergometern mit Option „Elektroden-
Sauganlage" wird zusätzlich der schwarze Schlauch
(C) mit dem entsprechenden Gegenstück (c) in der
Bedieneinheit verbunden
• Bedieneinheit auf die Lenkersäule aufstecken und mit
den beiden Schrauben festschrauben.
Die Bedieneinheit kann mit dem Display zum Patienten
oder zum Bedienenden zeigend montiert werden.
Vorzugsweise sollte das Display mit Tastatur zum
Bedienenden und die Drehzahlanzeige zum Patienten
zeigen.
(P K)
oder
