a
e
ufstellen des
rgometers
Nachdem das Ergometer am Einsatzort aufgestellt ist,
können Bodenunebenheiten durch Verstellen der beiden
hinteren Nivellierfüsse ausgeglichen werden.
m
l
ontage des
enKerBügels

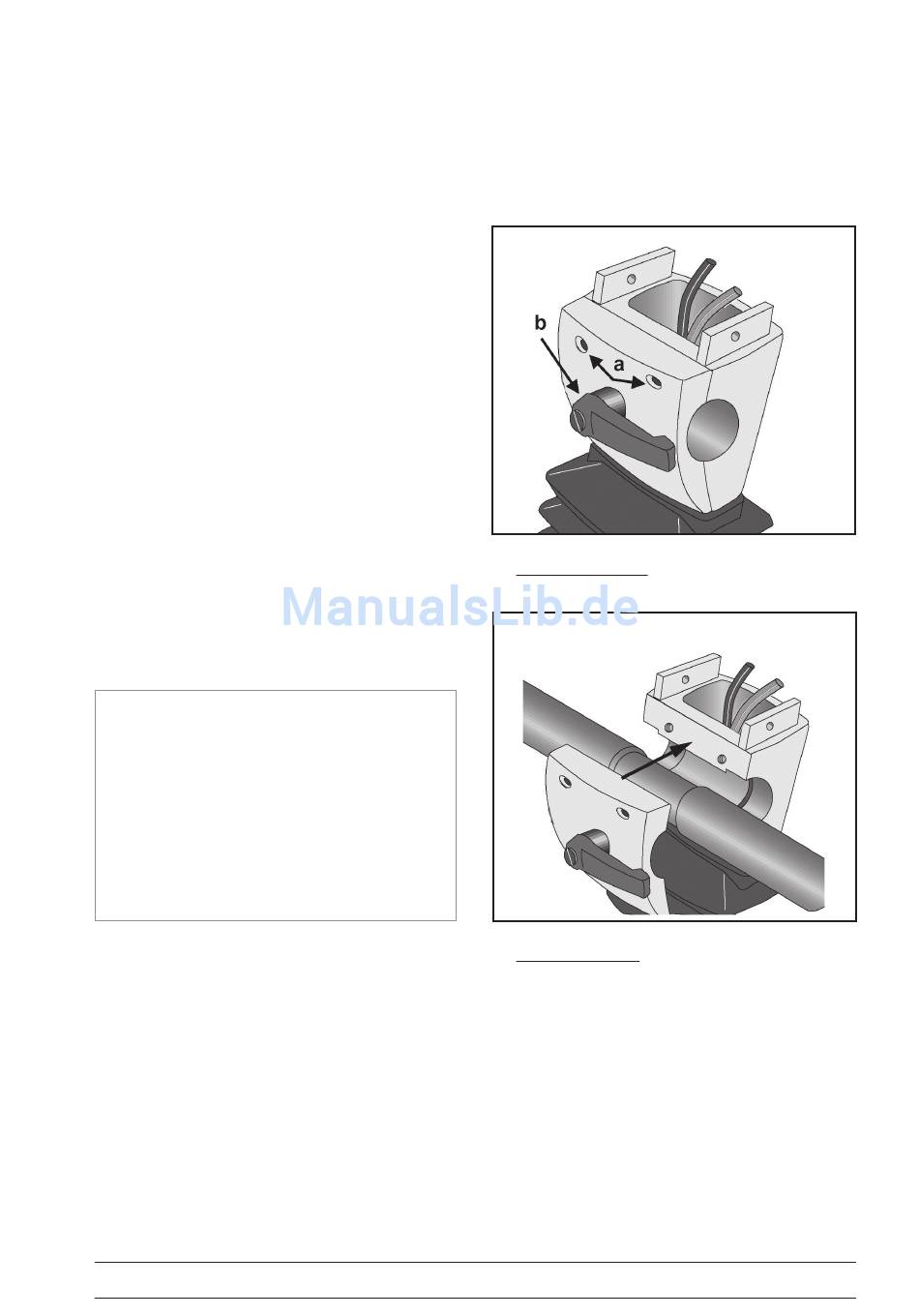

Die beiden Schrauben (a) an der Klemmplatte
entfernen
Klemmplatte festhalten und Klemmhebel (b) gegen
den Uhrzeigersinn vollständig herausdrehen
Klemmplatte abnehmen
Lenkerbügel einsetzen (Bügel nach unten) und mit der
Klemmplatte fixieren
Schrauben (a) wieder eindrehen und leicht anziehen
Klemmhebel (b) im Uhrzeigersinn eindrehen und leicht
festziehen
Hinweis
Bei der Montage sollte der Lenkerbügel nach unten zeigen,
bis auch die Bedieneinheit montiert ist.
Danach wird der Lenkerbügel in die gewünschte Position
gedreht und durch Festziehen des Klemmhebels und Nach-
ziehen der beiden Schrauben fixiert.
Beim ergoselect 200 läßt sich zusätzlich die Lenkerhöhe
mit Hilfe eines Klemmhebels stufenlos verstellen.
K
lemmplAtte AbneHmen
m
l
ontAge des
enKers
- 11 -
