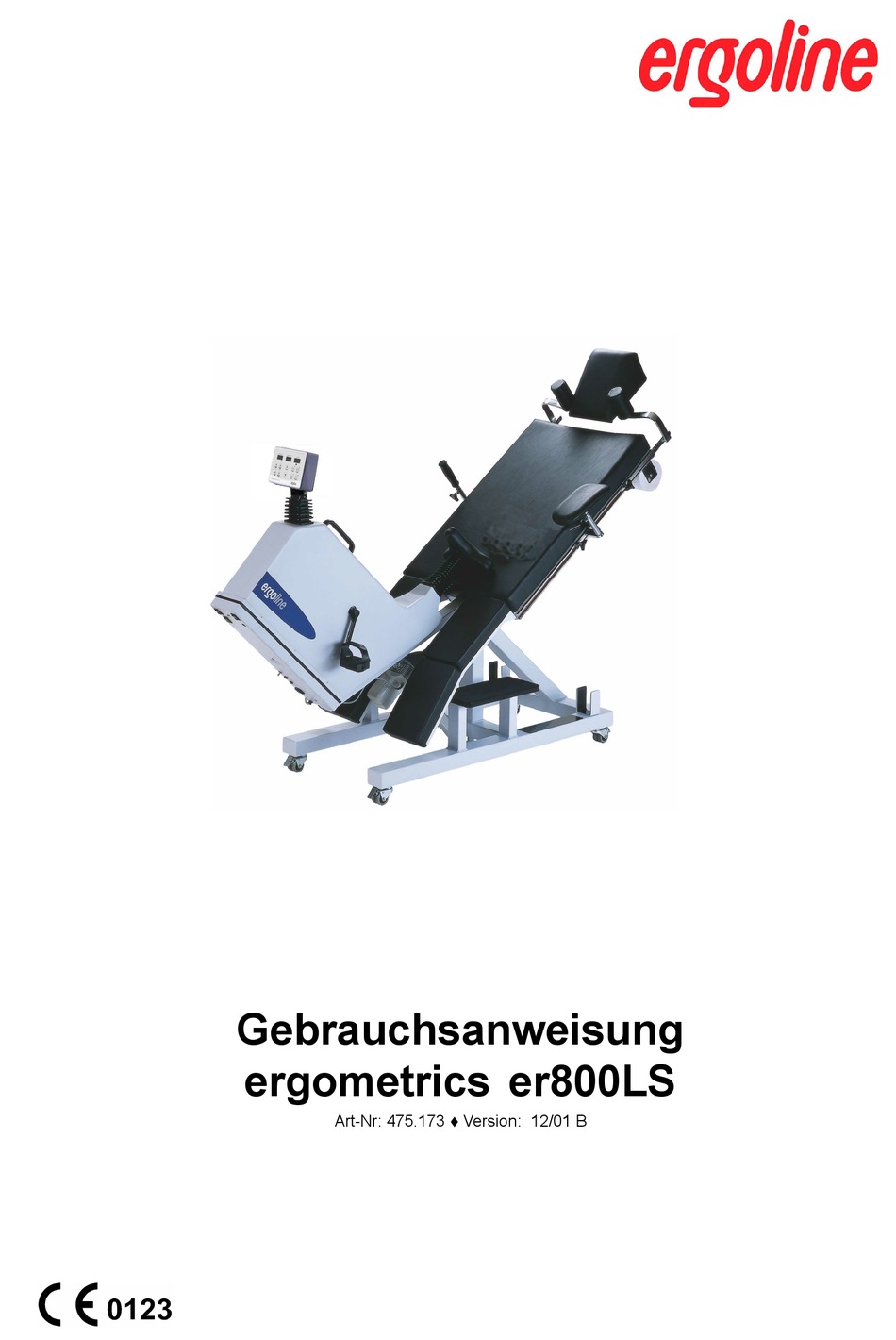

- Seite 1 Gebrauchsanweisung ergometrics er800LS Art-Nr: 475.173 Version: 12/01 B...
- Seite 2 Den Stand der neuesten Ausgabe erfahren Sie beim Hersteller. Liege-/ Halbliege-Sicherheitsergometer ER 800L Die Gebrauchsanweisung für Version: 12/01 ist gültig für folgende Software-Versionen: V3.3/9.3 ergoline GmbH Lindenstraße 5 D-72475 Bitz Tel.: (07431) 98 94 - 0 Fax: (07431) 98 94 - 27 e-mail: info@ergoline.com internet: http://www.ergoline.com...
- Seite 4 Version: 12/01 ER 800L Gebrauchsanweisung Art-Nr: 475.173...
-
Seite 5: Inhaltsverzeichnis
Gebrauchsanweisung Ergometer Typ ER 800 L Inhaltsverzeichnis Inhaltsverzeichnis EG-Konformitätserklärung Inhaltsverzeichnis .................... 1 Was das ergometrics ER 800 L bietet: ............4 Vorbemerkungen ....................5 Hinweise des Herstellers für den Betreiber ............5 Produktrelevante Gesetze, Bestimmungen, Vorschriften ........6 Garantieregelung ....................6 Sicherheit ...................... - Seite 6 Ergometer Gebrauchsanweisung Typ ER 800 L Inhaltsverzeichnis Ergometrieablauf .................... 23 Allgemeine Vorbereitung ................... 23 6.1.1 Vorbereiten des Patienten ................. 23 6.1.3 Vorbereitung zur Aufnahme eines EKGs ............24 Vorbereitung des Ergometers ................25 6.2.1 Vorbereitungen bei automatischem Ergometrieablauf ........25 6.2.2 Vorbereitung bei manuell gesteuerter Ergometrie ..........

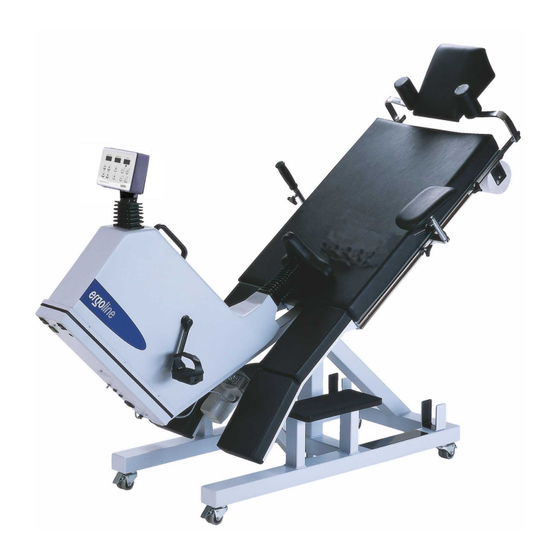

- Seite 7 Typ ER 800 L Einleitung Sehr geehrter Kunde, Sie haben sich für ein ergoline-Ergometer entschieden. Die richtige Entscheidung für Quali- tät und Leistung. Das Liege-/Halbliege Sicherheitsergometer ergometrics 800LS berücksichtigt in besonde- rer Weise die medizinischen und ergonomischen Erfordernisse für ein gut dokumentier- und überwachbares Herz-Kreislauftraining.
-
Seite 8: Was Das Ergometrics Er 800 L Bietet
Ergometer Gebrauchsanweisung Typ ER 800 L Was das ergometrics ER 800 L bietet: Das Liege-/Halbliege Sicherheitsergometer ergometrics ER 800 L ist ein computergesteu- ertes, drehzahlunabhängiges Fahrradergometer modernster Technologie. Das Ergometer entspricht der DIN 13405 und den derzeit gültigen medizinischen Normen und Richtlinien. Das Ergometer ist im Bereich zwischen 30 und 130 Umdrehungen pro Minute und im Last- bereich zwischen 20 und 995 Watt drehzahlunabhängig (siehe „Anhang C: Technische Daten“). -
Seite 9: Vorbemerkungen
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 1: Vorbemerkungen Vorbemerkungen In dieser Gebrauchsanweisung sind wichtige Hinweise zur Sicherheit und Schadens- verhütung mit folgenden Symbolen gekennzeichnet: Warnung ! Bezeichnet eine mögliche gefährliche Situation. Das Nichtbeachten kann zum Tod oder zu schwersten Verletzungen oder zu Schäden am Produkt oder der Umgebung führen. -
Seite 10: Produktrelevante Gesetze, Bestimmungen, Vorschriften
- 93/42/EWG (EU-Richtlinie über Medizinprodukte) - 89/336/EWG (EU-Richtlinie über elektromagnetische Verträglichkeit) - Medizinproduktegesetz (MPG) Garantieregelung Die Firma ergoline GmbH gewährt 24 Monate Garantie ab Verkaufsdatum gemäß den ergoline Verkaufs-, Lieferungs- und Zahlungsbedingungen. Verschleißteile und Verbrauchsmaterial sind von der Garantie ausgeschlossen. Der Garantieanspruch erlischt - bei Schäden infolge unsachgemäßer Bedienung und bei nicht bestimmungsgemä-... -
Seite 11: Sicherheit
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 2: Sicherheit Sicherheit Allgemeines Die Beachtung der Sicherheitshinweise schützt vor Verletzungen und verhindert eine unsachgemäße Anwendung des Ergometers. Jeder Benutzer dieses Ergometers und Personen, die mit Montage, Wartung, Überprüfung oder Reparatur des Ergometers beschäftigt sind, müssen vor Beginn der Arbeiten den Inhalt dieser Gebrauchsanwei- sung gelesen und verstanden haben. -
Seite 12: Normative Hinweise
Umgebung mit höherem Pegel betrieben werden. - Es ist zu vermeiden, das Gerät neben Starkstromanlagen zu betreiben. - Zur Verbindung des Gerätes mit anderen Geräten dürfen nur von ergoline gelieferte, speziell geschirmte Kabel verwendet werden. - Starke Sendeeinrichtungen dürfen nicht in der nahen Umgebung des Gerätes be- trieben werden. -
Seite 13: Sicherheits- Und Geräteschutzeinrichtungen
über entsprechende Ausbildung und Kenntnisse verfügen. Im Abstand von zwei Jahren oder nach Reparaturen mit Eingriffen in das elektrische System, ist die Belastungs- einheit gemäß § 6, nach anerkannten Regeln der Technik durch einen von der Firma ergoline autorisierten Service-Techniker zu überprüfen. Emissionen - Lärmentwicklung Der Schalleistungspegel gemäß... -
Seite 14: Typenschilder, Beschriftung
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 2: Sicherheit Typenschilder, Beschriftung ER 800 L Gebrauchsanweisung Version: 12/01 Art-Nr: 475.173... -
Seite 15: Montage
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 3: Montage Montage Dieser Abschnitt beschreibt die Montagearbeiten zur Herstellung der Gebrauchs- bereitschaft. Die beschriebenen Tätigkeiten sind auch zur Erstmontage nach Ausliefe- rung des Gerätes erforderlich. Arbeitsschritte 1) Rollen mit Feststellbremse montieren 2) Papierrollenhalter montieren und Ärztkrepppapierrolle befestigen 3) Armauflage links befestigen 4) Netzkabel gemäß... -
Seite 16: Zubehör
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 3: Montage Zubehör Best-Nr. Bezeichnung 200.205 2. Armauflage mit Halterung (rechts) 200.206 Haltegriff rechts mit Halterung 200.209 Beinauflage steckbar, links + rechts (nur für 60 cm Liegenbreite) 200.207 schwenkbare Armauflage aus rostfreiem Stahl (450 x 300 mm) 200.210 Infusionshalter 300.940... -
Seite 17: Inbetriebnahme
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 4: Inbetriebnahme Inbetriebnahme Überprüfen Sie die Netzabsicherung am jeweiligen Arbeitsplatz bevor Sie das Gerät in Betrieb nehmen. Mindestabsicherung: 16A. Bedienelemente und Anschlüsse Netzanschluß mit Hauptsicherung Liege- und Sitzverstellung Hauptschalter Schulterstützen Haltegriff für den Patient (Option) Kopfstütze Rollen mit Feststellbremse Meßkopf mit Tastatur Anzeigeeinheit und Drucker... -
Seite 18: Meßkopf
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 4: Inbetriebnahme Meßkopf 4.2.1 Die Tastatur LED-Display für Herzfrequenz LED-Display für Drehzahl LED-Display für Leistung Manuelle Änderung der Leistung in 5 W-Schritten Manuelle Änderung der Leistung in 25 W-Schritten Anwahl für die Grundeinstellung der Anfangslast Anwahl für die Einstellung der Pulsgrenze Anwahl für die Grundeinstellung der Belastungsänderung Änderung der Grundeinstellungen... -
Seite 19: Anschlüsse Und Verbindungen
Wechselspannungsanschluß, der die auf gedrückt sein. dem Typenschild angegebene Spannung führt. Bei Verwendung eines ergoline-Gerätewagens mit Sauganlage verbinden Sie die Netzanschlußbuchse zweckmäßigerweise mit einer der Steckdosen am Geräte- wagen. Sie können dann das Ergometer zusammen mit der Sauganlage ein- und ausschalten. -
Seite 20: Datenverbindungen
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 4: Inbetriebnahme 4.3.3 Datenverbindungen 1) Digitale Schnittstelle RS232 zur Datenverbindung zum PC bzw. zum EKG . 2) Analoge Schnittstelle für analoge Steuerung des Ergometers und analoge D a t e n - übertragung zum EKG. Die Belegung der Schnittstellen und die dazugehörigen Daten finden Sie im Anhang A dieser Gebrauchsanweisung. -
Seite 21: Einschalten Des Gerätes
Gebrauchsanweisung Inbetriebnahme Ergometer Typ ER 800 L Kap. 4: Inbetriebnahme Einschalten des Gerätes Schalten Sie das Gerät durch Drücken des Hauptschalters ein. Hauptschalter Das Gerät führt daraufhin einen Selbsttest durch, dabei wird die Anzeige auf 888 ge- schaltet. Anschließend muß das Gerät in folgender Anzeige stehen (siehe unten) 0 0 0 0 0 0 0 0 0... - Seite 22 Ergometer Gebrauchsanweisung Typ ER 800 L ER 800 L Gebrauchsanweisung Version: 12/01 Art-Nr: 475.173...
-
Seite 23: Bedienung
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 5: Bedienung Bedienung Der Computer - Ihr Helfer Das Liege-/Halbliege Sicherheitsergometer ergometrics 800L wurde als Trainings- ergometer konzipiert, mit dem Herz- Kreislauf Training einfach - schnell - genau - sicher durchgeführt werden können. Hierbei ist die Computersteuerung eine unentbehrliche Hilfe. -
Seite 24: Die Anzeigeeinheit
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 5: Bedienung Die Anzeigeeinheit 5.2.1 Die Anzeigeparameter und ihre Bedeutung Leistung in Watt Drehzahl in 1/min. Herzfrequenz in 1/min. In diesem Feld wird bei lau- In diesem Feld wird während Hier erfolgt die Anzeige des fender Ergometrie die aktu- dem Ergometrielauf die ak- aktuellen Pulses sofern ein... -
Seite 25: Drehzahlanzeige Für Den Probanden
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 5: Bedienung 5.2.2 Drehzahlanzeige für den Probanden Der Meßkopf besitzt an seiner, dem Probanden zugewandten Seite, ein Anzeigedisplay für die aktuelle Drehzahl. Neben der Drehzahlanzeige befinden sich Leuchtdioden, welche die für die Messung günstigsten Verhältnisse anzeigen. Bei Ruheblutdruck- messung und nach Abschluß... - Seite 26 Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 5: Bedienung ER 800 L Gebrauchsanweisung Version: 12/01 Art-Nr: 475.173...
-
Seite 27: Ergometrieablauf
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 6: Ergometrieablauf Ergometrieablauf Allgemeine Vorbereitung 6.1.1 Vorbereiten des Patienten Als Auf- bzw. Absteigehilfe für den Patienten darf nur der Handgriff (A) ver- wendet werden. Die Armauflage (D) and der Haltegriff (C) dürfen nicht mit dem ganzen Körpergewicht belastet bzw. -
Seite 28: Vorbereitung Zur Aufnahme Eines Ekgs
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 6: Ergometrieablauf 6.1.3 Vorbereitung zur Aufnahme eines EKGs Für die Ergometrie mit einem Liege/Halbliegeergometer ist es ratsam, zur Aufnahme eines EKGs eine Sauganlage zu verwenden. Brustgurte und Patientenkabel sind für den Patient hinderlich und unbequem und können unnötige Artefakte hervorrufen. Bei Verwendung einer Sauganlage gehen Sie bitte folgendermaßen vor: 1) Schalten Sie die Anlage ein. -
Seite 29: Vorbereitung Des Ergometers
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 6: Ergometrieablauf Vorbereitung des Ergometers 6.2.1 Vorbereitungen bei automatischem Ergometrieablauf 1. Programmieren Sie die gewünschten Parameter indem Sie zuerst die entsprechen- den gelben Tasten “ANFANGSLAST” , “BELASTUNGSÄNDERUNG” , oder “PULS- GRENZE” drücken und dann solange die LED in der Taste blinkt den gewünschten Wert mittels der gelben Pfeiltasten einstellen (siehe hierzu auch Kapitel 7). -
Seite 30: Vorbereitung Bei Steuerung Durch Ekg Oder Pc
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 6: Ergometrieablauf Vorbereitung bei Steuerung durch EKG oder PC Das Ergometer ergometrics 800S kann nur durch ein EKG oder einen PC gesteuert werden, wenn das EKG oder der PC das Schnittstellenprotokoll des ergometrics 800S bedienen kann. -
Seite 31: Schematischer Ablauf
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 6: Ergometrieablauf 6.5. Schematischer Ablauf ! ! ! ! ! Diese Ablaufbeschreibung für das Ergometrieprogramm gilt nur für die auto- matische Steuerung durch das Ergometer bzw. manueller Steuerung durch den Anwender. Bei Steuerung durch ein EKG oder PC lesen Sie bitte in den dazugehörigen Unterlagen nach. -
Seite 32: Ablauf Bei Manueller Steuerung
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 6: Ergometrieablauf 6.5.2 Ablauf bei manueller Steuerung Alle Parameter auf „000“ setzen Bevor Sie mit der Ergometrie beginnen, setzen Sie sämtliche Parameter auf „000“ Start der Ergometrie Drücken Sie die Taste “START”, um die Ergometrie zu starten Aufschalten der Grundlast Da die Speicher leer sind schaltet das Ergometer bei Start auf die Grundlast von 20 Watt. -
Seite 33: Konfiguration
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 7: Konfiguration Konfiguration Das Ergometer ergometrics ER 800 L kann an jeden Probanden optimal angepaßt werden. Je nach Bedarf stehen zwei verschiedene Lastprogramme zur Verfügung. Wahl- weise kann nach dem WHO-Stufenprogramm oder nach einem Linear-Programm gefahren werden. -
Seite 34: 7.1.1.A Einstellen Des Linear-Programms
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 7: Konfiguration 7.1.1.a Einstellen des Linear-Programms Drücken Sie die beiden Tasten “+/- 25 Watt” gleich- zeitig. Im linken Display erscheint “3.3” bzw. “9.3”. Drücken Sie bis im Display “3.3” steht. Um die aktuelle Einstellung zu überprüfen, drücken Sie die beiden Tasten “+/- 5 Watt”... -
Seite 35: Einstellen Des Individuellen Lastprofils
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 7: Konfiguration Einstellen des individuellen Lastprofils Für jeden Probanden kann das Lastprofil individuell eingegeben werden. D.h., der An- wender kann alle notwendigen Parameter wie Anfangslast, Laststeigerung und ggf. Pulsgrenze vor Beginn der jeweiligen Ergometrie individuell einstellen. 7.2.1 Einstellen der Anfangslast Die Anfangslast gibt vor mit welchem Lastwert die Ergometrie begonnen wird. -
Seite 36: 7.2.3 Einstellen Der Pulsgrenze
Ergometer Gebrauchsanweisung Typ ER 800 L Kap. 7: Konfiguration 7.2.3 Einstellen der Pulsgrenze Die Einstellung der Pulsgrenze ist nur dann sinnvoll, wenn die Herzfrequenz in das Sy- stem eingespeist wird. Dies kann mittels eines Puls-Monitors, eines Ohr-/Fingerclip oder einer HF-Triggerung vom EKG erfolgen. Das Gerät schaltet dann automatisch in den Puls-Steady-State-Modus. -
Seite 37: Reinigen
Gebrauchsanweisung Ergometer Typ ER 800 L Kap. 8: Reinigen Reinigen Gerät und evtl. Zubehörteile sollten regelmäßig, bei entsprechender Nutzung täglich, gereinigt werden. Wichtig ! Achten Sie darauf, daß vor Reinigen des Gerätes der Netzstek- ker abgezogen wird. Reinigen des Gerätes Gerät und Polster können mit einem sauberen, weichen, mit leichter Seifenlau- ge befeuchteten Lappen abgewischt werden. - Seite 38 Ergometer Gebrauchsanweisung Typ ER 800 L ER 800 L Gebrauchsanweisung Version: 12/01 Art-Nr: 475.173...
-
Seite 39: Anhang A: Schnittstellen
Gebrauchsanweisung Ergometer Typ ER 800 L Anhang A: Schnittstellen Anhang A: Schnittstellen Das Ergometer ergometrics ER 800 L verfügt über mehrere Schnittstellen. Daten können sowohl analog als auch digital an das Ergometer übergeben bzw. vom Ergo- meter abgefragt werden. Über diese Schnittstellen ist damit eine externe Steuerung durch einen PC oder ein EKG ebenso möglich, wie eine reine Datenübernahme vom Ergometer an ein geeignetes Gerät (PC, EKG, Spirometer o.ä.). - Seite 40 Ergometer Gebrauchsanweisung Typ ER 800 L Anhang A: Schnittstellen Ergometrics 800S Interface RS232 Softwareversion V.3.3 / V.9.3 Interface für Datenverbindung ER 800 L zum PC oder EKG Spannungen: logic low logic high Transmit Output (Pin 1) >+7V <-7V Receive Input (Pin 5) >+3V <-3V Baudrate:...
-
Seite 41: Übertragungsprotokoll
Gebrauchsanweisung Ergometer Typ ER 800 L Anhang A: Schnittstellen Übertragungsprotokoll: Befehl vom PC Rückmeldung Beschreibung (EKG) vom er800S W xxx <CR> Sollwert der Last wird auf xxx Watt gesetzt Laststeigerung wird auf xxx Watt gesetzt L xxx <CR> (Steigerungsprogramm siehe Kapitel 7) Die Anfangsbelastung Po (Lastwert zu Beginn der A xxx <CR>... -
Seite 42: Anhang B: Hf-Aufnahme
58): Entweder über die Analogschnittstelle (J2, Pin 4) oder über den Opto-Eingang (J3, Pin 2). Puls-Monitor Ergoline bietet zur HF-Aufnahme ohne EKG einen Pulsmonitor mit drahtloser Ver- bindung zum Ergometer vom Typ Polar an. Der Empfänger des Puls-Monitors wird am Opto-Eingang des Ergometers angeschlossen. Die QRS-Impulse werden dann per Funk vom Brustgurt zum Ergometer übertragen. -
Seite 43: Anhang C: Technische Daten
Gebrauchsanweisung Ergometer Typ ER 800 L Anhang C: Technische Daten Anhang C: Technische Daten Ausführung: ergometrics er800 L Betriebsart: Dauerbetrieb Stromversorgung: 115 V / 230 V ~/ 50 Hz / 60 Hz Leistungsaufnahme: 210 VA Bremsprinzip: computergesteuerte Wirbelstrombremse mit Drehmoment- messung;... -
Seite 44: Kennlinienfeld Des Arbeitsbereichs Der Bremsmomentregelung „Ergometrics Er 800 L
Ergometer Gebrauchsanweisung Anhang C: Technische Daten Typ ER 800 L Kennlinienfeld des Arbeitsbereichs der Bremsmomentregelung „ergometrics ER 800 L“ drehzahlunabhängiger Bereich gemäß DIN 13405 drehzahlunabhängiger Bereich ergometrics ER 800 L ER 800L Gebrauchsanweisung Version: 12/01 Art-Nr: 475.173...
