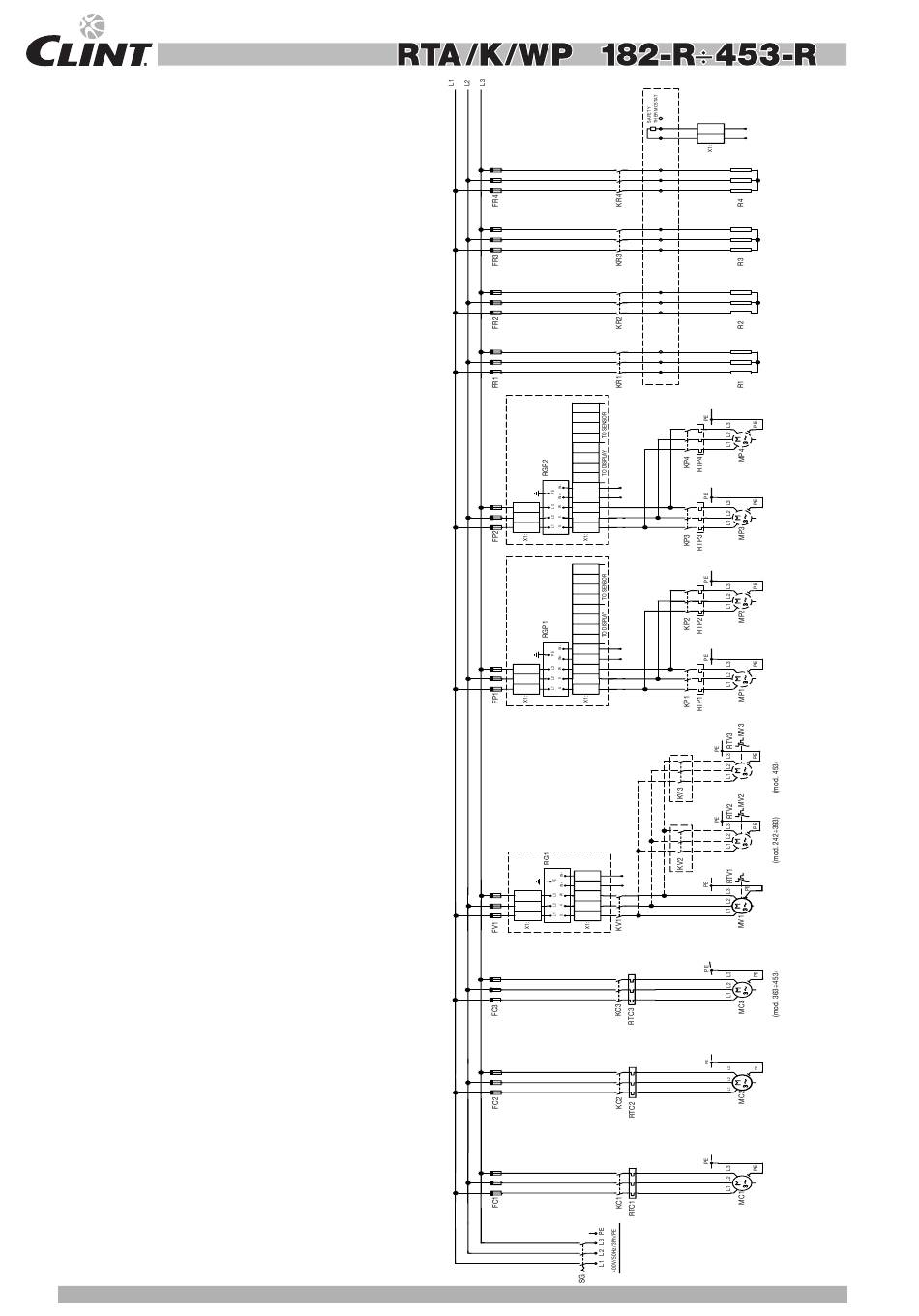

SCHEMA ELETTRICO
DI POTENZA:
RTA/K/WP 182-R ÷ 453-R ÷ 453-R
- Legenda schema elettrico a pag. 23.
- Le parti tratteggiate indicano collegamenti opzionali o
da effettuare all'atto dell'installazione.
POWER ELECTRICAL
DIAGRAM:
RTA/K/WP 182-R ÷ 453-R
- Wiring diagram explanation at page 23;
- Dotted lines indicate optional electrical connections
or to carry out during the installation.
LEISTUNG SCHALTPLAN:
RTA/K/WP 182-R ÷ 453-R
- Schaltplan Erklärung auf seite 23;
- Die ausgezeichneten Sektionen sind die optionalen oder
bei der Installation durchzuführenden Verbindungen.
SCHÉMA ÉLECTRIQUE DE
PUISSANCE:
RTA/K/WP 182-R ÷ 453-R
- Explanation de le diagramme électrique à la page 23;
- Les parties en pointillés indiquent les liaisons
optionelles ou à effectuer lors de l'installation.
24
215
214
213
212
211
210
209
208
YP2+
16
YP-
15
11 14
10 13
9 12
207
206
205
204
203
202
201
200
YP1+
8
YP-
7
3 6
2 5
1 4
Y+
8
Y-
7
3 6
2 5
1 4
ST2
188
ST1
187
