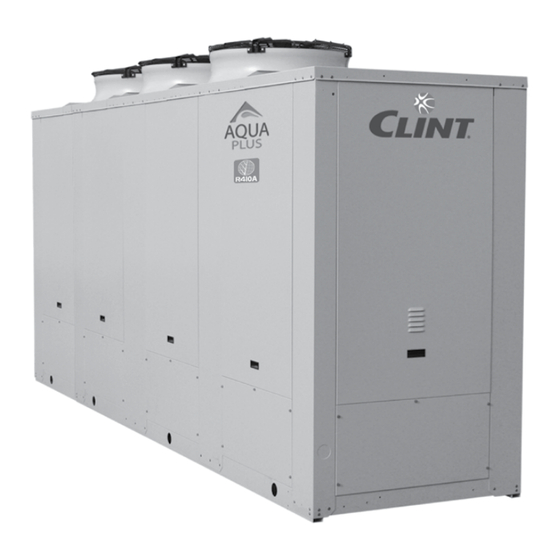

REFRIGERATORI D'ACQUA
E POMPE DI CALORE ARIA/ACQUA
CON VENTILATORI ASSIALI
E COMPRESSORI SCROLL
DA 47 kW A 168 kW
(DA 13 TON A 48 TON)
FLÜSSIGKEITSKÜHLER UND WÄRMEPUMPE
LUFTGEKÜHLT, MIT AXIALLÜFTERN
UND SCROLLVERDICHTERN
VON 47 kW BIS 168 kW
(VON 13 TON A 48 TON)
R410A
AND HEAT PUMPS WITH AXIAL FANS AND
GROUPES DE PRODUCTION D'EAU GLACÉE
CONDENSATION À AIR AVEC VENTILATEURS
AXIAUX ET COMPRESSEURS SCROLL
Serie / Series / Serie / Série
CHAXT/K 182-P÷604-P
Emissione / Issue
Ausgabe / Edition
11.12
Catalogo / Catalogue / Katalog / Brochure
CLBXT 61.7
AIRCOOLED LIQUID CHILLERS
SCROLL COMPRESSORS
FROM 47 kW TO 168 kW
(FROM 13 TON TO 48 TON)
ET POMPES À CHALEUR À
DE 47 kW À 168 kW
(DE 13 TON À 48 TON)
Sostituisce / Superseedes
Ersetzt / Remplace
01.12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Clint CHAXT/K Serie
Inhaltszusammenfassung für Clint CHAXT/K Serie
- Seite 1 Serie / Series / Serie / Série CHAXT/K 182-P÷604-P Emissione / Issue Sostituisce / Superseedes Ausgabe / Edition Ersetzt / Remplace 11.12 01.12 Catalogo / Catalogue / Katalog / Brochure CLBXT 61.7 R410A REFRIGERATORI D’ACQUA AIRCOOLED LIQUID CHILLERS E POMPE DI CALORE ARIA/ACQUA AND HEAT PUMPS WITH AXIAL FANS AND CON VENTILATORI ASSIALI SCROLL COMPRESSORS...
-
Seite 3: Inhaltsverzeichnis
INDICE Pag. INDEX Pag. • Descrizione generale • General description • Versioni • Versions • Caratteristiche costruttive • Technical features • Accessori montati in fabbrica • Factory fitted accessories • Accessori forniti separatamente • Loose accessories • Condizioni di riferimento •... -
Seite 4: Versions
DESCRIZIONE GENERALE GENERAL DESCRIPTION Refrigeratori d’acqua condensati ad aria con ventilatori assiali per Air cooled water chiller units, with axial fans for outdoor installation. installazione esterna. La gamma comprende 10 modelli che coprono The range consists of 10 models covering a cooling capacity from potenzialità... -
Seite 5: Versions
ALLGEMEINE EIGENSCHAFTEN DESCRIPTION GÉNÉRALE Luftgekühlte Flüssikeitskühler mit Axialventilatoren für Aussenaufstel- Groupe d’eau glacée à condensation à air avec ventilateurs axiaux lung. Die Produktpalette besteht aus 10 Modellen, die Kälteleistungs- pour installation à l’extérieur. La gamme est composée de 10 modèles bereich von 47 bis 168 kW (13 TON bis 48 TON) abdecken. -
Seite 6: Factory Fitted Accessories
ACCESSORI MONTATI IN FABBRICA: FACTORY FITTED ACCESSORIES: IM - Interruttori magnetotermici in alternativa a fusibili e relè IM - Magnetothermic switches instead of fuses and thermal termici. relais. SL - Silenziamento unità. I compressori vengono dotati di co- SL - Unit silencement. The compressors are equipped with sound- pertura fonoisolante. -
Seite 7: Accessoires Fournis Separement
IM WERK MONTIERTES ZUBEHÖR ACCESSOIRES MONTÉS EN USINE IM - Motorschutzschalter. ersetzen Sicherungen und thermische IM - Interrupteurs magnétothermiques. ou en alternative des Relais. fusibles et relais thermique. SL - Schalldämmung Einheit. Die Kompressoren werden mit einer SL - Unité munie de silencieux. Les compresseurs sont munis schalldämmenden Abdeckung ausgestattet. -
Seite 8: Dati Tecnici Generali
R410A TECHNICAL DATA DATI TECNICI GENERALI MODELLO 182-P 202-P 242-P 262-P 304-P MODEL Cooling: Raffreddamento: 39,6 46,5 53,6 62,3 71,2 Potenza frigorifera (1) Cooling Capacity (1) 11,3 13,2 15,2 17,7 20,2 Potenza assorbita (1) 20,5 23,4 27,8 31,2 34,5 Absorbed power (1) 47,8 54,2 62,5... - Seite 9 R410A DATI TECNICI GENERALI TECHNICAL DATA MODELLO 364-P 404-P 484-P 524-P 604-P MODEL Cooling: Raffreddamento: 81,0 92,6 Potenza frigorifera (1) Cooling Capacity (1) 23,0 26,3 30,4 35,1 40,8 Potenza assorbita (1) 41,3 48,2 53,9 62,0 71,6 Absorbed power (1) 94,5 Potenza frigorifera (2) Cooling Capacity (2) 26,9...
-
Seite 10: Allgemeine Technische Daten
R410A DONNÉS TECHNIQUES ALLGEMEINE TECHNISCHE DATEN MODELLE 182-P 202-P 242-P 262-P 304-P MODÈLES Kühlung: Froid: 39,6 46,5 53,6 62,3 71,2 Kälteleistung (1) Puissance froid (1) 11,3 13,2 15,2 17,7 20,2 Leistungsaufnahme (1) 20,5 23,4 27,8 31,2 34,5 Puissance absorbée (1) 47,8 54,2 62,5... - Seite 11 R410A ALLGEMEINE TECHNISCHE DATEN DONNÉS TECHNIQUES MODELLE 364-P 404-P 484-P 524-P 604-P MODÈLES Kühlung: Froid: 81,0 92,6 Kälteleistung (1) Puissance froid (1) 23,0 26,3 30,4 35,1 40,8 Leistungsaufnahme (1) 41,3 48,2 53,9 62,0 71,6 Puissance absorbée (1) 94,5 Kälteleistung (2) Puissance froid (2) 26,9 31,8...
-
Seite 12: Rese In Raffreddamento
R410A RESE IN RAFFREDDAMENTO COOLING CAPACITY KÄLTELEISTUNGEN PUISSANCE FRIGORIFIQUE TEMPERATURA ARIA ESTERNA °C / AMBIENT AIR TEMPERATURE °C UMGEBUNGSTEMPERATUR °C / TEMPERATURE AIR EXTERIEUR °C MOD. (°C) TONf TONf TONf TONf TONf TONf 47,6 13,5 15,4 44,4 12,6 16,8 41,0 11,7 18,4 36,7... - Seite 13 R410A RESE IN RAFFREDDAMENTO COOLING CAPACITY KÄLTELEISTUNGEN PUISSANCE FRIGORIFIQUE TEMPERATURA ARIA ESTERNA °C / AMBIENT AIR TEMPERATURE °C UMGEBUNGSTEMPERATUR °C / TEMPERATURE AIR EXTERIEUR °C MOD. (°C) TONf kWe TONf kWe TONf kWe TONf kWe TONf kWe TONf kWe 93,0 26,4 31,6 87,8...
-
Seite 14: Heizleistungen
RESE IN RISCALDAMENTO HEATING CAPACITY HEIZLEISTUNGEN PUISSANCE CALORIFIQUE TEMPERATURA ACQUA INGRESSO/USCITA CONDENSATORE °C CONDENSER INLET/OUTLET WATER TEMPERATURE °C WASSERTEMPERATUR AM VERFLÜSSIGEREIN-AUSTRITT °C MOD. TEMPERATURE DE L'EAU ENTRÉE/SORTIE AU CONDENSEUR °C 40/45 30/35 35/40 Ta (°C) RH(% TONt TONt TONt 45,3 12,9 15,5 44,0... - Seite 15 RESE IN RISCALDAMENTO HEATING CAPACITY HEIZLEISTUNGEN PUISSANCE CALORIFIQUE TEMPERATURA ACQUA INGRESSO/USCITA CONDENSATORE °C CONDENSER INLET/OUTLET WATER TEMPERATURE °C WASSERTEMPERATUR AM VERFLÜSSIGEREIN-AUSTRITT °C MOD. TEMPERATURE DE L'EAU ENTRÉE/SORTIE AU CONDENSEUR °C 30/35 35/40 40/45 Ta (°C) RH(% TONt TONt TONt 87,6 24,9 30,1 85,2...
-
Seite 16: Coefficienti Correttivi Per Fattori • Di Sporcamento Evaporatore
PERDITE DI CARICO CIRCUITO IDRAULICO WATER CIRCUIT PRESSURE DROPS ft WG kPa 33,3 30,0 26,7 23,3 20,0 16,7 13,3 10,0 15,8 31,7 47,5 63,4 79,2 95,1 LIMITI PORTATA ACQUA EVAPORATORI EVAPORATORS WATER FLOW LIMITS 182-P 202-P 242-P 262-P 304-P 364-P 404-P 484-P 524-P... -
Seite 17: Wärmetauscher-Druckverlust E Des Hydraulischen Kreislaufs
WÄRMETAUSCHER - DRUCKVERLUST E DES PERTES DE CHARGE CIRCUIT HYDRAULISCHEN KREISLAUFS HYDRAULIQUE ft WG kPa 33,3 30,0 26,7 23,3 20,0 16,7 13,3 10,0 15,8 31,7 47,5 63,4 79,2 95,1 VERDAMPFER WASSERMENGERENZEN LIMITES DE DÉBIT D'EAU EVAPORATEUR 182-P 202-P 242-P 262-P 304-P 364-P 404-P... -
Seite 18: Unità Per Solo Raffreddamento
SCHEMA CIRCUITO FRIGORIFERO REFRIGERATION CIRCUIT DIAGRAM Unità per solo raffreddamento Only cooling units KÄLTEKREISLAUFSCHEMA SCHEMA DU CIRCUIT FRIGORIFIQUE Einheit nur Kühlung Groupe de production d'eau glacée P> P> P> P> P< P< - La parte delimitata da tratteggio si riferisce a modelli a 2 circuiti - The components enclosed within the doted are referred to two (304-P÷604-P) circuits models (304-P÷604-P) - Seite 19 SCHEMA CIRCUITO FRIGORIFERO REFRIGERATION CIRCUIT DIAGRAM Unità per solo raffreddamento Only cooling units KÄLTEKREISLAUFSCHEMA SCHEMA DU CIRCUIT FRIGORIFIQUE Einheit nur Kühlung Groupe de production d'eau glacée P> P> P> P> P< P< - La parte delimitata da tratteggio si riferisce a modelli a 2 circuiti - The components enclosed within the doted are referred to two (304-P÷604-P) circuits models (304-P÷604-P)
-
Seite 20: Caratteristiche Generali
CIRCUITO IDRAULICO WATER CIRCUIT Caratteristiche generali General characteristics Circuito idraulico versioni CHAXT/K e CHAXT/K/WP. Include: Water circuit CHAXT/K and CHAXT/K/WP. Includes: evaporator, evaporatore, sonda di lavoro, sonda antigelo, pressostato differenziale temperature sensor, antifreeze sensor, differential pressure switch and acqua e valvole di sfiato aria manuale. manual air release valves. -
Seite 21: Wasserkreislauf Allgemeine Merkmale
WASSERKREISLAUF CIRCUIT HYDRAULIQUE Allgemeine Merkmale Caractéristiques générales Wasserkreislauf CHAXT/K und CHAXT/K/WP Ausführung. Bestehend Circuit hydraulique versions CHAXT/K. Le circuit inclut: évaporateur, aus: Verdampfer, Temperaturfühler, Frostschutzfühler, differentialem sonde de travail, sonde anti-gel, pressostat différentiel côte eau et purge Druckschlater und und manuellem Entlüftungseventil. d’air manuel. -
Seite 22: Einheiten Mit Speicher Und Pumpen Einheit Mit Technologie Aqualogik
UNITÁ CON SERBATOIO E POMPE UNIT WITH TANK AND PUMPS UNITÁ CON TECNOLOGIA AQUALOGIK UNITS WITH AQUALOGIK TECHNOLOGY Dati tecnici Technical data EINHEITEN MIT SPEICHER UND PUMPEN UNITÉ AVEC RÉSERVOIR ET POMPES EINHEIT MIT TECHNOLOGIE AQUALOGIK UNITES AVEC TECHNOLOGIE AQUALOGIK Anordnung der Wasseranschlüsse Donnés techniques MODELLI / MODELLE... -
Seite 23: Posizione Attacchi Idraulici
POSIZIONE ATTACCHI IDRAULICI POSITION OF WATER CONNECTIONS ANORDNUNG DER WASSERANSCHLÜSSE POSITION DES RACCORDS HYDRAULIQUES SI+PS SI+PD MOD. 182-P 202-P 242-P 262-P 304-P 364-P 404-P 484-P 524-P 604-P 1095 1095 1095 1095 1095 1095 1095 1095 1095 1095... -
Seite 24: Courbes Caractéristiques
UNITÁ CON SERBATOIO E POMPE UNITS WITH STORAGE TANK AND PUMPS Curve caratteristiche delle pompe Characteristic pump curves EINHEIT MIT BEHÄLTER UND PUMPEN UNITES AVEC BALLON ET POMPES Pumpenkennlinien Courbes caractéristiques Mod.: 182-P; 202-P; 242-P; 262-P Mod.: 364-P; 404-P; 484-P; 524-P ft WG ft WG 393-P... -
Seite 25: Einheit Mit Technologie Aqualogik
UNITÁ CON TECNOLOGIA AQUALOGIK UNITS WITH AQUALOGIK TECHNOLOGY Curve caratteristiche delle pompe Characteristic pump curves EINHEIT MIT TECHNOLOGIE AQUALOGIK UNITES AVEC TECHNOLOGIE AQUALOGIK Pumpenkennlinien Courbes caractéristiques ft WG 66,7 Mod.: 182-P; 202-P; 242-P; 262-P 50,0 33,3 16,7 15,8 23,8 31,7 39,6 47,5 55,5... -
Seite 26: Abmessungen, Gewichtsverteilung, Service Freiräume
DIMENSIONI D'INGOMBRO, DISTRIBUZIONE DIMENSIONS, WEIGHTS AND PESI E SPAZI DI RISPETTO CLEARANCES ABMESSUNGEN, GEWICHTSVERTEILUNG, DIMENSIONS, DISTRIBUTION DES POIDS, SERVICE FREIRÄUME ESPACES TECHNIQUES Spazi di rispetto / Clearance area Service Freiräume / Espces Techniques 182-P 202-P 242-P 262-P 304-P 364-P 404-P 484-P 524-P 604-P... -
Seite 27: Niveaux De Pression Sonore
PRESSIONE SONORA SOUND PRESSURE LEVEL I valori di rumorosità, secondo DIN 45635, espressi in dB(A), sono The sound level values indicated in accordance with DIN 45635 in stati rilevati in campo libero. Punto di rilievo lato batteria conden- dB(A) have been measured in free field conditions. The measurement sante ad 1 m di distanza e ad 1,5 m di altezza rispetto alla base is taken at 1m distance from the side of condensing coil and at a height d'appoggio. -
Seite 28: Systeme De Réglage Avec Microprocesseur
SISTEMA DI REGOLAZIONE CON MICROPROCESSOR CONTROL SYSTEM MICROPROCESSORE La regolazione ed il controllo delle unità avvengono tramite un micro- A microprocessor controls all the functions of the unit and allows any processore. Il microprocessore permette di introdurre direttamente adjustments to be made. The set-points and operating parameters i valori di set-point e i parametri di funzionamento. -
Seite 29: Schaltpläne Erklärung
LEGENDA SCHEMI ELETTRICI WIRING DIAGRAMS EXPLANATION SCHALTPLÄNE ERKLÄRUNG EXPLICATION DES LE DIAGRAMMES DENOMINAZIONE DESIGNATION BEZEICHNUNG DESCRIPTION DISPLAY (INTERFACCIA UTENTE) DISPLAY (USER INTERFACE) DISPLAY (BENUTZER SCHNITTSTELLE) DISPLAY (INTERFACE UTILISATEUR) DISPLAY REMOTO * REMOTE DISPLAY * FERNBEDIENUNG * ECRANNE REMOTE * FUSIBILI CIRCUITO AUSILIARIO AUXILIARY CIRCUIT FUSES HILFSICHERUNG FUSIBLE AUX. -
Seite 30: Wiring Diagrams
SCHEMA ELETTRICO DI POTENZA: POWER ELECTRICAL DIAGRAM: CIRCUITO CON 2 COMPRESSORI CHAXT/K 182-P ÷ 262-P CHAXT/K 182-P ÷ 262-P - Legenda schema elettrico a pag. 29. - Wiring diagram explanation at page 29; - Le parti tratteggiate indicano collegamenti opzionali o - Dotted lines indicate optional electrical connections da effettuare all'atto dell'installazione. - Seite 31 SCHÉMA ÉLECTRIQUE DE PUISSANCE: LEISTUNG SCHALTPLAN: CHAXT/K 182-P ÷ 262-P CHAXT/K 182-P ÷ 262-P - Schaltplan Erklärung auf seite 29; - Explanation de le diagramme électrique à la page 29; - Die ausgezeichneten Sektionen sind die optionalen oder - Les parties en pointillés indiquent les liaisons bei der Installation durchzuführenden Verbindungen.
- Seite 32 SCHEMA ELETTRICO DI POTENZA: POWER ELECTRICAL DIAGRAM: CHAXT/K 304-P ÷ 604-P CHAXT/K 304-P ÷ 604-P - Legenda schema elettrico a pag. 29. - Wiring diagram explanation at page 29; - Le parti tratteggiate indicano collegamenti opzionali o - Dotted lines indicate optional electrical connections CIRCUITO CON 4 COMPRESSORI da effettuare all'atto dell'installazione.
- Seite 33 SCHÉMA ÉLECTRIQUE DE PUISSANCE: LEISTUNG SCHALTPLAN: CHAXT/K 304-P ÷ 604-P CHAXT/K 304-P ÷ 604-P - Schaltplan Erklärung auf seite 29; - Explanation de le diagramme électrique à la page 29; - Die ausgezeichneten Sektionen sind die optionalen oder - Les parties en pointillés indiquent les liaisons bei der Installation durchzuführenden Verbindungen.
- Seite 34 SCHEMA ELETTRICO DI POTENZA: POWER ELECTRICAL DIAGRAM: CHAXT/K/WP 182-P ÷ 262-P CHAXT/K/WP 182-P ÷ 262-P - Legenda schema elettrico a pag. 29. - Wiring diagram explanation at page 29; CIRCUITO WP CON 2 COMPRESSORI - Le parti tratteggiate indicano collegamenti opzionali o - Dotted lines indicate optional electrical connections da effettuare all'atto dell'installazione.
- Seite 35 SCHÉMA ÉLECTRIQUE DE PUISSANCE: LEISTUNG SCHALTPLAN: CHAXT/K/WP 182-P ÷ 262-P CHAXT/K/WP 182-P ÷ 262-P - Schaltplan Erklärung auf seite 29; - Explanation de le diagramme électrique à la page 29; - Die ausgezeichneten Sektionen sind die optionalen oder - Les parties en pointillés indiquent les liaisons bei der Installation durchzuführenden Verbindungen.
- Seite 36 SCHEMA ELETTRICO DI POTENZA: POWER ELECTRICAL DIAGRAM: CHAXT/K/WP 304-P ÷ 604-P CHAXT/K/WP 304-P ÷ 604-P - Legenda schema elettrico a pag. 29. - Wiring diagram explanation at page 29; CIRCUITO WP CON 4 COMPRESSO - Le parti tratteggiate indicano collegamenti opzionali o - Dotted lines indicate optional electrical connections da effettuare all'atto dell'installazione.
- Seite 37 SCHÉMA ÉLECTRIQUE DE PUISSANCE: LEISTUNG SCHALTPLAN: CHAXT/K/WP 304-P ÷ 604-P CHAXT/K/WP 304-P ÷ 604-P - Schaltplan Erklärung auf seite 29; - Explanation de le diagramme électrique à la page 29; MPRESSORI - Die ausgezeichneten Sektionen sind die optionalen oder - Les parties en pointillés indiquent les liaisons bei der Installation durchzuführenden Verbindungen.
-
Seite 38: Consigli Pratici Di Installazione
CONSIGLI PRATICI DI INSTALLAZIONE INSTALLATION RECOMMENDATIONS Posizionamento: Location: - Osservare scrupolosamente gli spazi di rispetto indicati a catalogo. - Strictly allow clearances as indicated in the catalogue. - Verificare che non vi siano ostruzioni sull’aspirazione della bat-teria - Ensure there are no obstructions on the air suction and discharge alettata e sulla mandata dei ventilatori. -
Seite 39: Hinweise Zur Installation
HINWEISE ZUR INSTALLATION CONSEILS PRATIQUES POUR L’INSTALLATION Aufstellung: Mise en place: - Observer scrupuleusement les espaces pour l’entretien tels qu’indi- - Für ausreichende Be-und Entlüftung des Gerätes sorgen. qués précédemment. - Die Aufstellung des Gerätes ist so vorzunehmen das es allseitig - Vérifier qu’il n’existe aucune obstruction sur l’aspiration de l’air au erreichbar ist. - Seite 40 The data indicated in this manual is purely indicative. The ma- I dati riportati nella presente documentazione sono solamente nufacturer reserves the right to modify the data whenever it is indicativi. Il costruttore si riserva la facoltà di apportare in qual- considered necessary.
