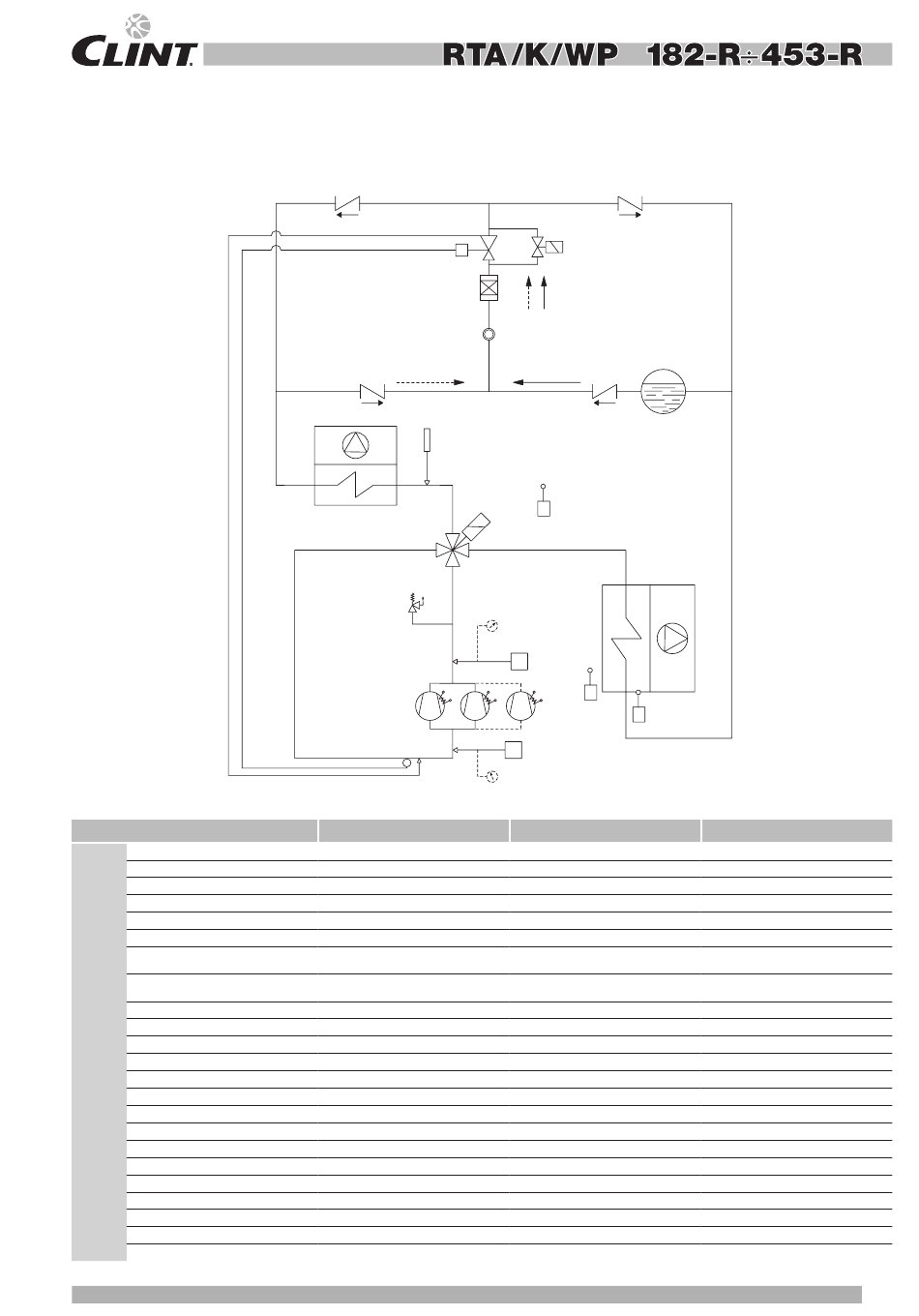

SCHEMA CIRCUITO FRIGORIFERO
KÄLTEKREISLAUFSCHEMA
DENOMINAZIONE
CEC
Batteria alettata
CV
Valvola di ritegno
FD
Filtro disidratatore
LR
Ricevitore di liquido
MC
Compressore
MC1
Compressore (363-R÷453-R)
Manometro alta pressione
MHP
(accessorio)
Manometro bassa pressione
MLP
(accessorio)
MP
Ventilarori Plug-Fan
MV
Ventilatori assiali
RC
Resistenza carter
RC1
Resistenza carter (363-R÷453-R)
RCV
Valvola a 4 vie
SF
Indicatore di liquido
SPH
Pressostato di alta pressione
SPL
Pressostato bassa pressione
ST1
Sonda di lavoro
ST2
Sonda antigelo
ST4
Sonda aria esterna
TP
Trasduttore di pressione
VDS
Valvola di sicurezza
VS
Valvola a solenoide
VT
Valvola termostatica
CV
VT
FD
CV
MV
TP
RCV
CEC
VDS
RC RC
MC MC
DESIGNATION
Finned coil
Check valve
Filter-drier
Liquid receiver
Compressor
Compressor (363-R÷453-R)
High pressure guage
(accessory)
Low pressure guage
(accessory)
Plug-Fan fans
Axial fans
Crank case heater
Crank case heater (363-R÷453-R)
4-Way valve
Sight glass
High pressure switch
Low pressure switch
Working probe
Antifreeze probe
External air probe
Pressure transducer
Safety valve
Solenoid valve
Expansion valve

REFRIGERATION CIRCUIT DIAGRAM

SCHEMA DU CIRCUIT FRIGORIFIQUE

CV
VS
SF
CV
T ST4
MP
MHP
CEC
P>
SPH
RC1
T
ST1
T
ST2
MC1
P<
SPL
MLP
BEZEICHNUNG
Gerippter Wärmetauscher
Rückschlagventile
Filtertrockner
Kältemittelsammler
Verdichter
Verdichter (363-R÷453-R)
Hochdruckmanometer
(Zubehör)
Niederdruckmanometer
(Zubehör)
Plug-Fan lüftern
Axiallüftern
Öflsumpfheizung
Öflsumpfheizung (363-R÷453-R)
4-Wege Umschaltventil
Schauglas
Hochdruckwächter
Unterdruckwächter
Wassertemp.-Fühler
Frostschutzfühler benutzerseite
Außenluftunterfühler
Druckgeber
Sicherheitsventil
Magnetventil
Expansionsventil
LR
DESCRIPTION
Batterie ailetée
Soupape de retenue
Filtre deshydrateur
Bouteille de liquide
Compresseur
Compresseur (363-R÷453-R)
Manomètre de haute pression
(accessoire)
Manomètre de basse pression
(accessoire)
Ventilateurs Plug-Fan
Ventilateurs axiaux
Résistence carter
Résistence carter (363-R÷453-R)
Soupape d'inversion à 4 voies
Indicateur de liquide
Pressostat de haute pression
Pressostat de basse pression
Sonde du travail
Sonde antigel
Sonde externe
Transducteur de press
Vanne securité
Soupape solénoïde
Détendeur
