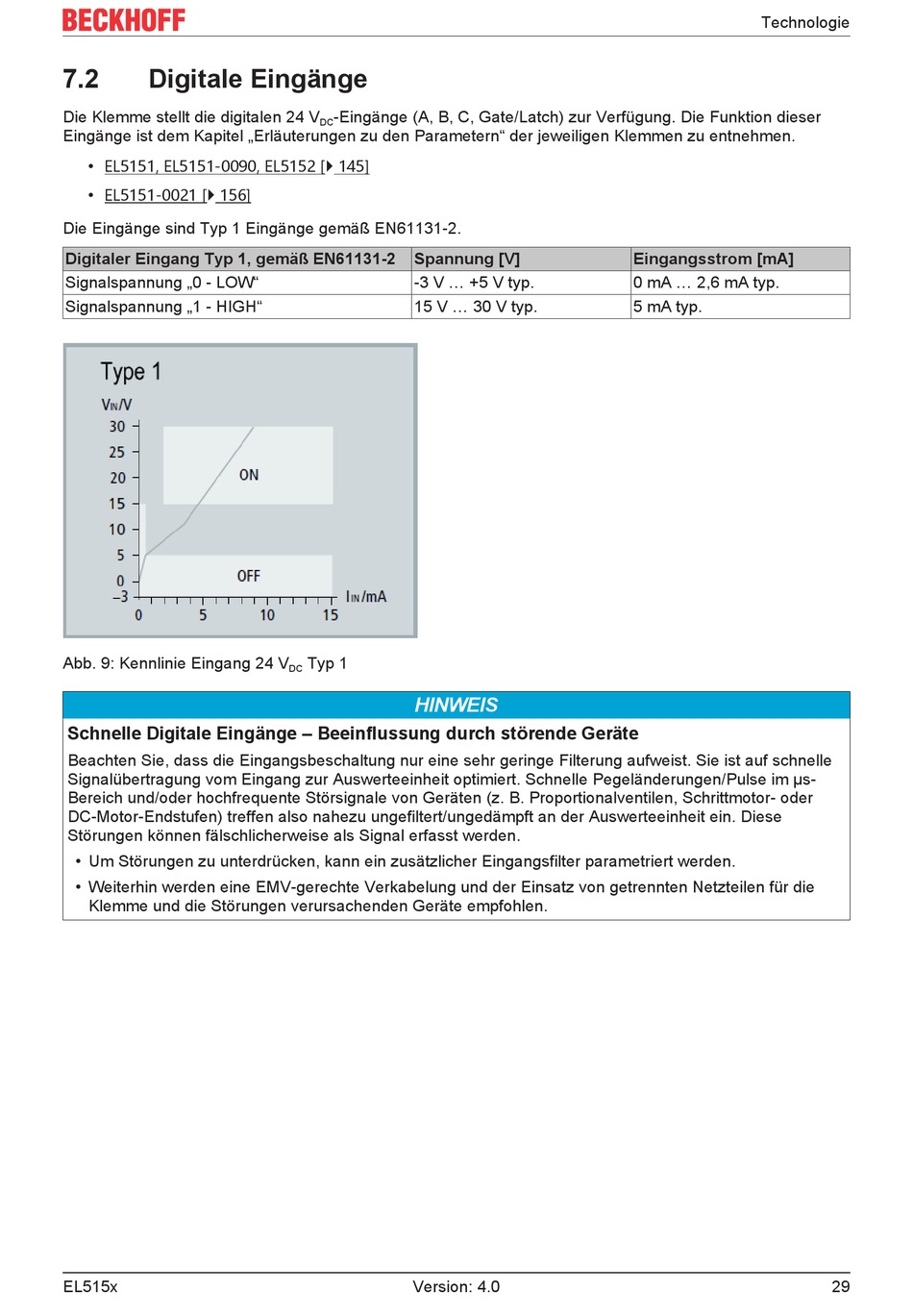

7.2
Digitale Eingänge
Die Klemme stellt die digitalen 24 V
Eingänge ist dem Kapitel „Erläuterungen zu den Parametern" der jeweiligen Klemmen zu entnehmen.
• EL5151, EL5151-0090, EL5152 [} 145]
• EL5151-0021 [} 156]
Die Eingänge sind Typ 1 Eingänge gemäß EN61131-2.
Digitaler Eingang Typ 1, gemäß EN61131-2
Signalspannung „0 - LOW"
Signalspannung „1 - HIGH"
Abb. 9: Kennlinie Eingang 24 V
Schnelle Digitale Eingänge – Beeinflussung durch störende Geräte
Beachten Sie, dass die Eingangsbeschaltung nur eine sehr geringe Filterung aufweist. Sie ist auf schnelle
Signalübertragung vom Eingang zur Auswerteeinheit optimiert. Schnelle Pegeländerungen/Pulse im µs-
Bereich und/oder hochfrequente Störsignale von Geräten (z. B. Proportionalventilen, Schrittmotor- oder
DC-Motor-Endstufen) treffen also nahezu ungefiltert/ungedämpft an der Auswerteeinheit ein. Diese
Störungen können fälschlicherweise als Signal erfasst werden.
• Um Störungen zu unterdrücken, kann ein zusätzlicher Eingangsfilter parametriert werden.
• Weiterhin werden eine EMV-gerechte Verkabelung und der Einsatz von getrennten Netzteilen für die
Klemme und die Störungen verursachenden Geräte empfohlen.
EL515x
‑Eingänge (A, B, C, Gate/Latch) zur Verfügung. Die Funktion dieser
DC
Spannung [V]
-3 V ... +5 V typ.
15 V ... 30 V typ.
Typ 1
DC
HINWEIS
Version: 4.0
Technologie
Eingangsstrom [mA]
0 mA ... 2,6 mA typ.
5 mA typ.
29
