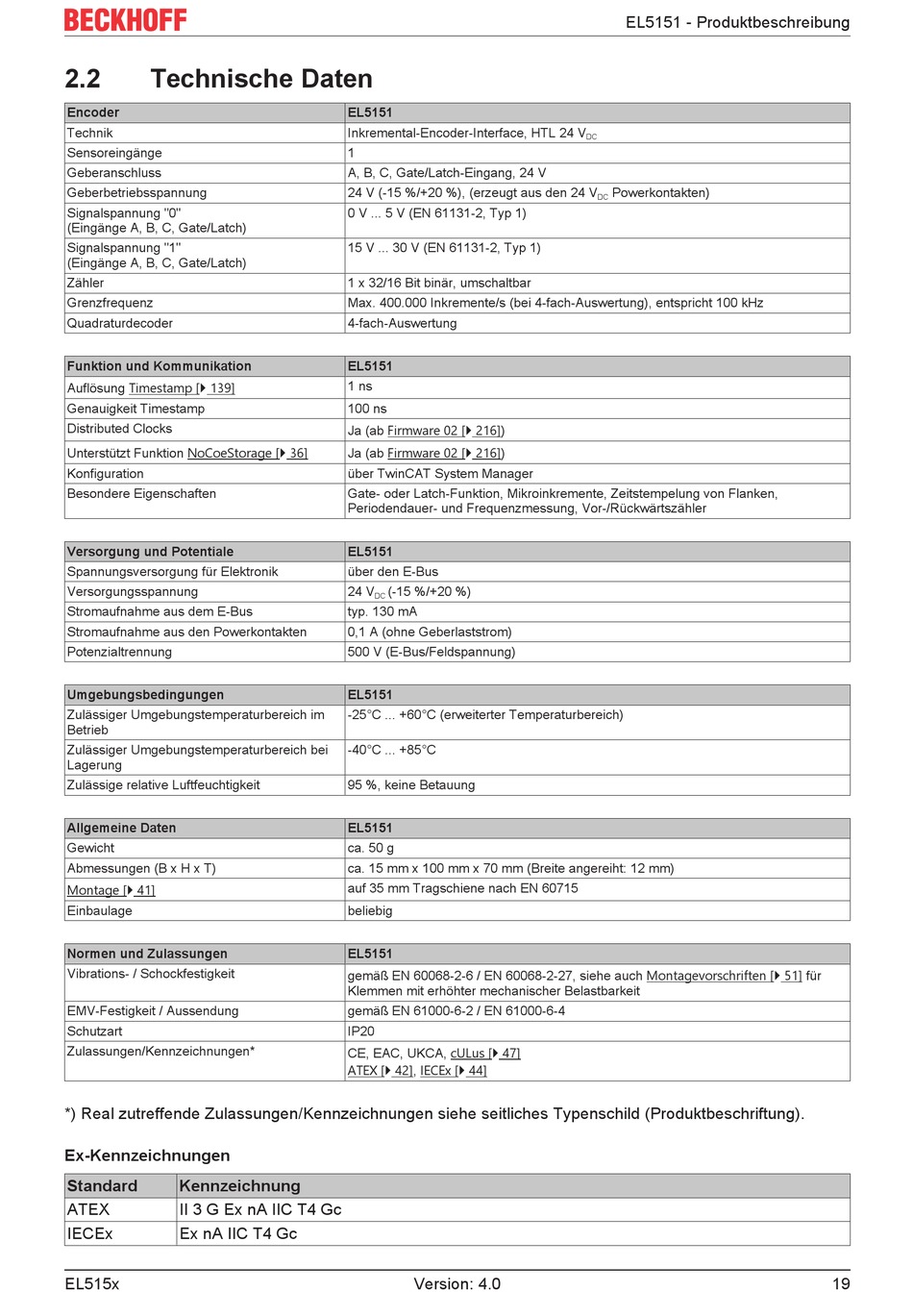

2.2
Technische Daten
Encoder
Technik
Sensoreingänge
Geberanschluss
Geberbetriebsspannung
Signalspannung "0"
(Eingänge A, B, C, Gate/Latch)
Signalspannung "1"
(Eingänge A, B, C, Gate/Latch)
Zähler
Grenzfrequenz
Quadraturdecoder
Funktion und Kommunikation
Auflösung Timestamp [} 139]
Genauigkeit Timestamp
Distributed Clocks
Unterstützt Funktion NoCoeStorage [} 36]
Konfiguration
Besondere Eigenschaften
Versorgung und Potentiale
Spannungsversorgung für Elektronik
Versorgungsspannung
Stromaufnahme aus dem E-Bus
Stromaufnahme aus den Powerkontakten
Potenzialtrennung
Umgebungsbedingungen
Zulässiger Umgebungstemperaturbereich im
Betrieb
Zulässiger Umgebungstemperaturbereich bei
Lagerung
Zulässige relative Luftfeuchtigkeit
Allgemeine Daten
Gewicht
Abmessungen (B x H x T)
Montage [} 41]
Einbaulage
Normen und Zulassungen
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Zulassungen/Kennzeichnungen*
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
Ex-Kennzeichnungen
Standard
Kennzeichnung
ATEX
II 3 G Ex nA IIC T4 Gc
IECEx
Ex nA IIC T4 Gc
EL515x
EL5151
Inkremental-Encoder-Interface, HTL 24 V
1
A, B, C, Gate/Latch-Eingang, 24 V
24 V (-15 %/+20 %), (erzeugt aus den 24 V
0 V ... 5 V (EN 61131-2, Typ 1)
15 V ... 30 V (EN 61131-2, Typ 1)
1 x 32/16 Bit binär, umschaltbar
Max. 400.000 Inkremente/s (bei 4-fach-Auswertung), entspricht 100 kHz
4-fach-Auswertung
EL5151
1 ns
100 ns
Ja (ab Firmware 02 [} 216])
Ja (ab Firmware 02 [} 216])
über TwinCAT System Manager
Gate- oder Latch-Funktion, Mikroinkremente, Zeitstempelung von Flanken,
Periodendauer- und Frequenzmessung, Vor-/Rückwärtszähler
EL5151
über den E-Bus
24 V
(-15 %/+20 %)
DC
typ. 130 mA
0,1 A (ohne Geberlaststrom)
500 V (E-Bus/Feldspannung)
EL5151
-25°C ... +60°C (erweiterter Temperaturbereich)
-40°C ... +85°C
95 %, keine Betauung
EL5151
ca. 50 g
ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)
auf 35 mm Tragschiene nach EN 60715
beliebig
EL5151
gemäß EN 60068-2-6 / EN 60068-2-27, siehe auch Montagevorschriften [} 51] für
Klemmen mit erhöhter mechanischer Belastbarkeit
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
CE, EAC, UKCA, cULus [} 47]
ATEX [} 42], IECEx [} 44]
Version: 4.0
EL5151 - Produktbeschreibung
DC
Powerkontakten)
DC
19
