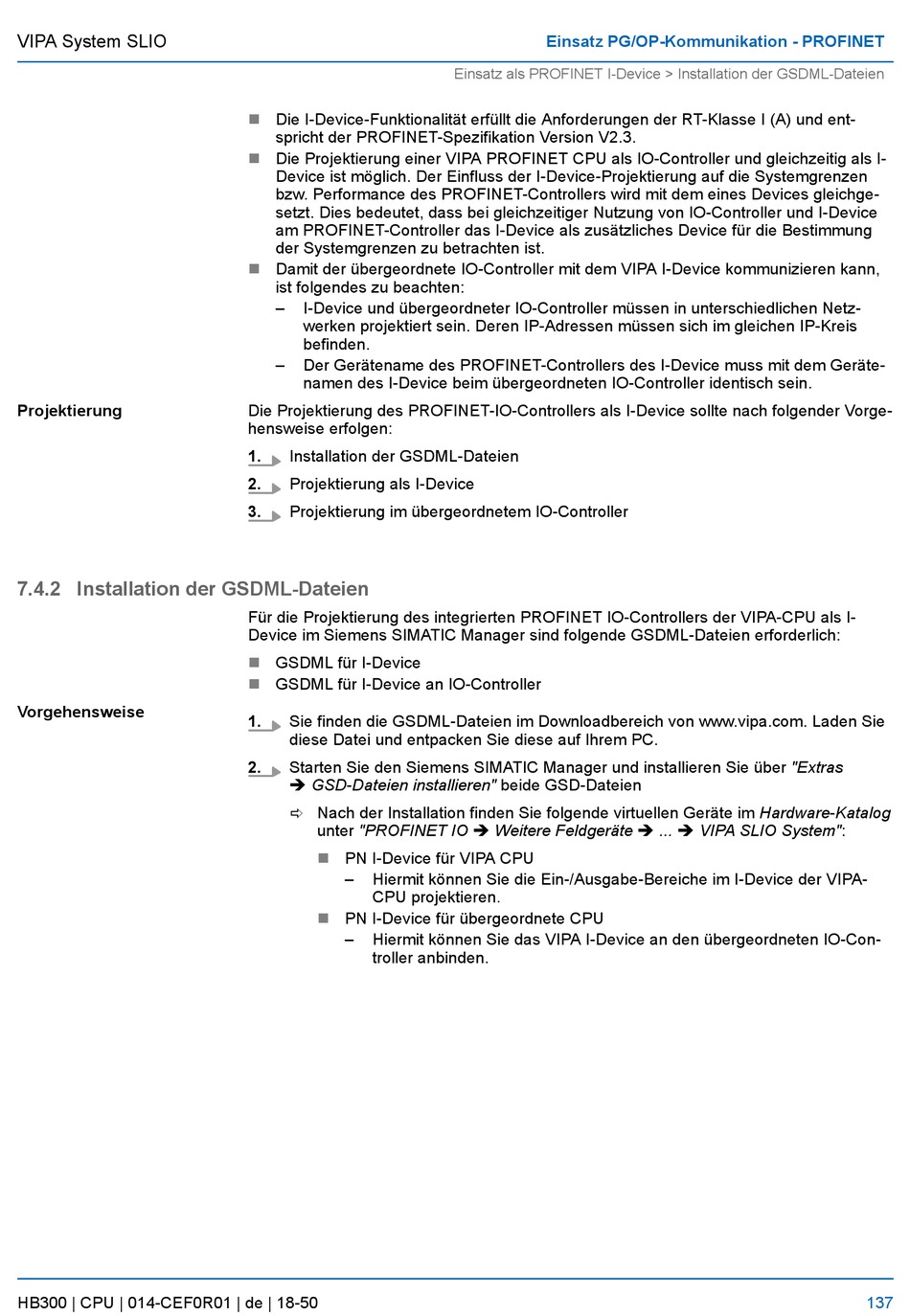

VIPA System SLIO
Projektierung
7.4.2 Installation der GSDML-Dateien
Vorgehensweise
HB300 | CPU | 014-CEF0R01 | de | 18-50
n
Die I-Device-Funktionalität erfüllt die Anforderungen der RT-Klasse I (A) und ent-
spricht der PROFINET-Spezifikation Version V2.3.
n
Die Projektierung einer VIPA PROFINET CPU als IO-Controller und gleichzeitig als I-
Device ist möglich. Der Einfluss der I-Device-Projektierung auf die Systemgrenzen
bzw. Performance des PROFINET-Controllers wird mit dem eines Devices gleichge-
setzt. Dies bedeutet, dass bei gleichzeitiger Nutzung von IO-Controller und I-Device
am PROFINET-Controller das I-Device als zusätzliches Device für die Bestimmung
der Systemgrenzen zu betrachten ist.
n
Damit der übergeordnete IO-Controller mit dem VIPA I-Device kommunizieren kann,
ist folgendes zu beachten:
–
I-Device und übergeordneter IO-Controller müssen in unterschiedlichen Netz-
werken projektiert sein. Deren IP-Adressen müssen sich im gleichen IP-Kreis
befinden.
–
Der Gerätename des PROFINET-Controllers des I-Device muss mit dem Geräte-
namen des I-Device beim übergeordneten IO-Controller identisch sein.
Die Projektierung des PROFINET-IO-Controllers als I-Device sollte nach folgender Vorge-
hensweise erfolgen:
1.
Installation der GSDML-Dateien
2.
Projektierung als I-Device
3.
Projektierung im übergeordnetem IO-Controller
Für die Projektierung des integrierten PROFINET IO-Controllers der VIPA-CPU als I-
Device im Siemens SIMATIC Manager sind folgende GSDML-Dateien erforderlich:
n
GSDML für I-Device
n
GSDML für I-Device an IO-Controller
1.
Sie finden die GSDML-Dateien im Downloadbereich von www.vipa.com. Laden Sie
diese Datei und entpacken Sie diese auf Ihrem PC.
2.
Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras
è GSD-Dateien installieren" beide GSD-Dateien
ð Nach der Installation finden Sie folgende virtuellen Geräte im Hardware-Katalog
unter "PROFINET IO è Weitere Feldgeräte è ... è VIPA SLIO System":
n
PN I-Device für VIPA CPU
–
Hiermit können Sie die Ein-/Ausgabe-Bereiche im I-Device der VIPA-
CPU projektieren.
PN I-Device für übergeordnete CPU
n
–
Hiermit können Sie das VIPA I-Device an den übergeordneten IO-Con-
troller anbinden.
Einsatz PG/OP-Kommunikation - PROFINET
Einsatz als PROFINET I-Device > Installation der GSDML-Dateien
137
