Hardwarebeschreibung
Aufbau > Basis CPU
3.2 Aufbau

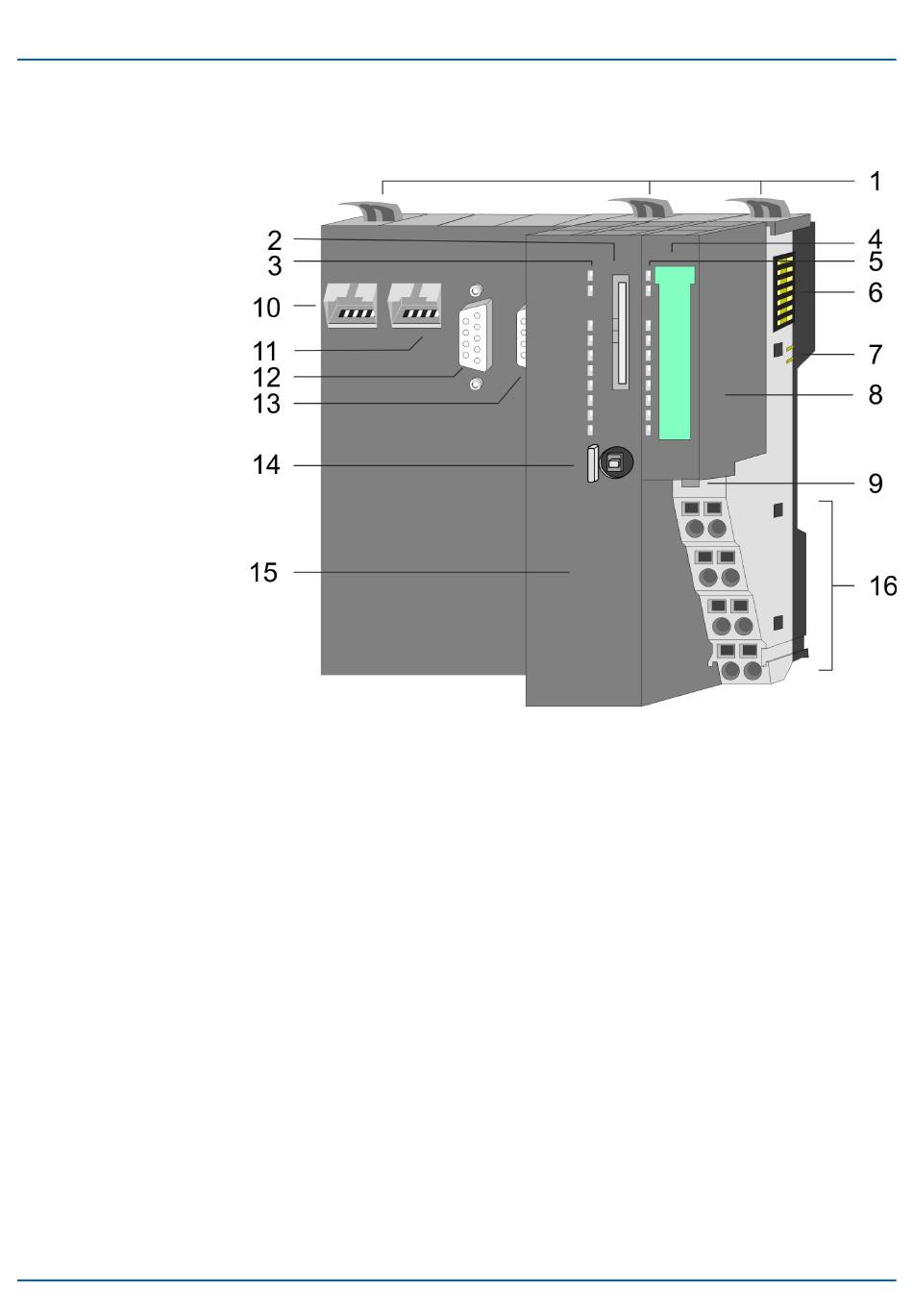

3.2.1 Basis CPU
CPU 014-CEF0R01
40
1
Verriegelungshebel
2
Steckplatz für Speichermedien (verriegelbar)
3
LEDs des CPU-Teils
4
Beschriftungsstreifen Power-Modul
5
LEDs Power-Modul
6
Rückwandbus
7
DC 24V Leistungsversorgung
8
Power-Modul
9
Entriegelung Power-Modul
10 X4: Ethernet-PG/OP-Kanal (Switch)
11 X1: Ethernet-PG/OP-Kanal (Switch)
12 X2: PtP(MPI)-Schnittstelle
13 X3: MPI(PB)-Schnittstelle
14 Betriebsarten-Schalter CPU
15 CPU-Teil
16 Anschlussklemmen Power-Modul
VIPA System SLIO
HB300 | CPU | 014-CEF0R01 | de | 18-50
