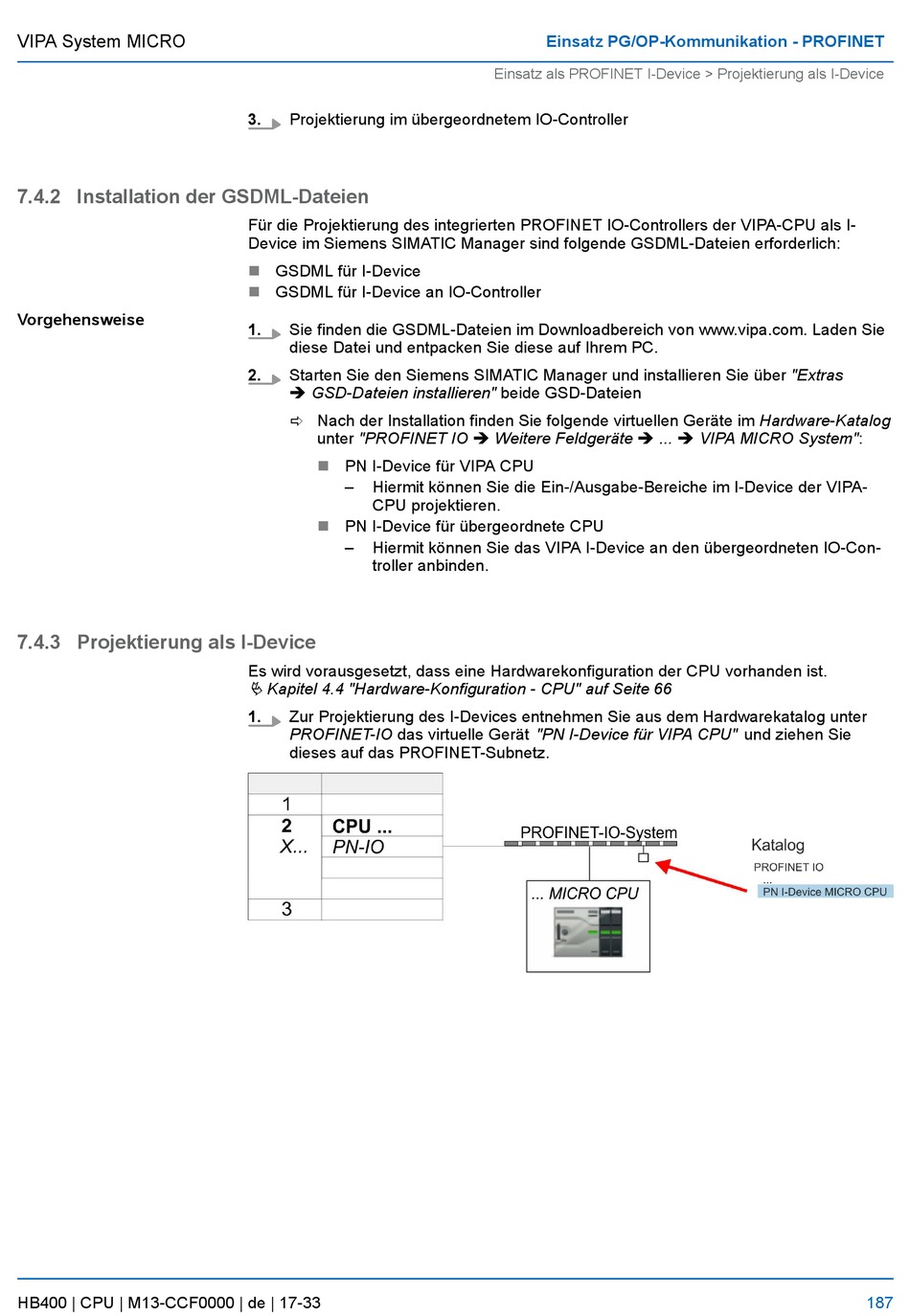

7.4.2 Installation der GSDML-Dateien
Vorgehensweise
7.4.3 Projektierung als I-Device
HB400 | CPU | M13-CCF0000 | de | 17-33
3.
Projektierung im übergeordnetem IO-Controller
Für die Projektierung des integrierten PROFINET IO-Controllers der VIPA-CPU als I-
Device im Siemens SIMATIC Manager sind folgende GSDML-Dateien erforderlich:
n
GSDML für I-Device
n
GSDML für I-Device an IO-Controller
1.
Sie finden die GSDML-Dateien im Downloadbereich von www.vipa.com. Laden Sie
diese Datei und entpacken Sie diese auf Ihrem PC.
2.
Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras
è GSD-Dateien installieren" beide GSD-Dateien
ð Nach der Installation finden Sie folgende virtuellen Geräte im Hardware-Katalog
unter "PROFINET IO è Weitere Feldgeräte è ... è VIPA MICRO System":
PN I-Device für VIPA CPU
n
–
Hiermit können Sie die Ein-/Ausgabe-Bereiche im I-Device der VIPA-
CPU projektieren.
n
PN I-Device für übergeordnete CPU
–
Hiermit können Sie das VIPA I-Device an den übergeordneten IO-Con-
troller anbinden.
Es wird vorausgesetzt, dass eine Hardwarekonfiguration der CPU vorhanden ist.
Ä Kapitel 4.4 "Hardware-Konfiguration - CPU" auf Seite 66
1.
Zur Projektierung des I-Devices entnehmen Sie aus dem Hardwarekatalog unter
PROFINET-IO das virtuelle Gerät "PN I-Device für VIPA CPU" und ziehen Sie
dieses auf das PROFINET-Subnetz.
Einsatz PG/OP-Kommunikation - PROFINET
Einsatz als PROFINET I-Device > Projektierung als I-Device
187
