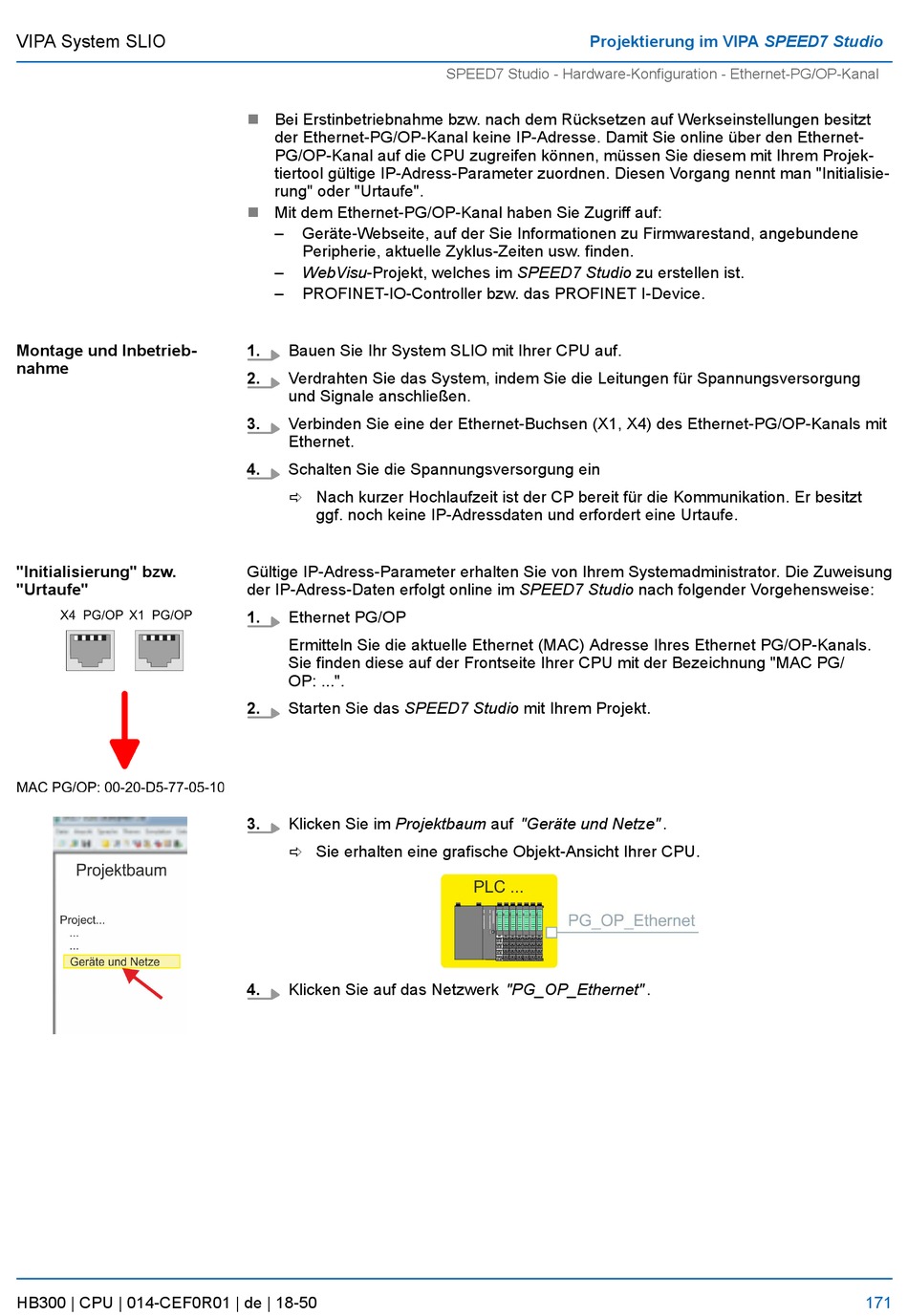

VIPA System SLIO
Montage und Inbetrieb-
nahme
"Initialisierung" bzw.
"Urtaufe"
HB300 | CPU | 014-CEF0R01 | de | 18-50
n
Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über den Ethernet-
PG/OP-Kanal auf die CPU zugreifen können, müssen Sie diesem mit Ihrem Projek-
tiertool gültige IP-Adress-Parameter zuordnen. Diesen Vorgang nennt man "Initialisie-
rung" oder "Urtaufe".
n
Mit dem Ethernet-PG/OP-Kanal haben Sie Zugriff auf:
–
Geräte-Webseite, auf der Sie Informationen zu Firmwarestand, angebundene
Peripherie, aktuelle Zyklus-Zeiten usw. finden.
–
WebVisu-Projekt, welches im SPEED7 Studio zu erstellen ist.
–
PROFINET-IO-Controller bzw. das PROFINET I-Device.
1.
Bauen Sie Ihr System SLIO mit Ihrer CPU auf.
2.
Verdrahten Sie das System, indem Sie die Leitungen für Spannungsversorgung
und Signale anschließen.
3.
Verbinden Sie eine der Ethernet-Buchsen (X1, X4) des Ethernet-PG/OP-Kanals mit
Ethernet.
4.
Schalten Sie die Spannungsversorgung ein
ð Nach kurzer Hochlaufzeit ist der CP bereit für die Kommunikation. Er besitzt
ggf. noch keine IP-Adressdaten und erfordert eine Urtaufe.
Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadministrator. Die Zuweisung
der IP-Adress-Daten erfolgt online im SPEED7 Studio nach folgender Vorgehensweise:
1.
Ethernet PG/OP
Ermitteln Sie die aktuelle Ethernet (MAC) Adresse Ihres Ethernet PG/OP-Kanals.
Sie finden diese auf der Frontseite Ihrer CPU mit der Bezeichnung "MAC PG/
OP: ...".
2.
Starten Sie das SPEED7 Studio mit Ihrem Projekt.
3.
Klicken Sie im Projektbaum auf "Geräte und Netze" .
ð Sie erhalten eine grafische Objekt-Ansicht Ihrer CPU.
4.
Klicken Sie auf das Netzwerk "PG_OP_Ethernet" .
Projektierung im VIPA SPEED7 Studio
SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal
171
