VIPA System SLIO
2.5.3 Verdrahtung Power-Module
Terminal-Modul
Anschlussklemmen
Daten
HB300 | CPU | 014-CEF0R01 | de | 18-50
3.

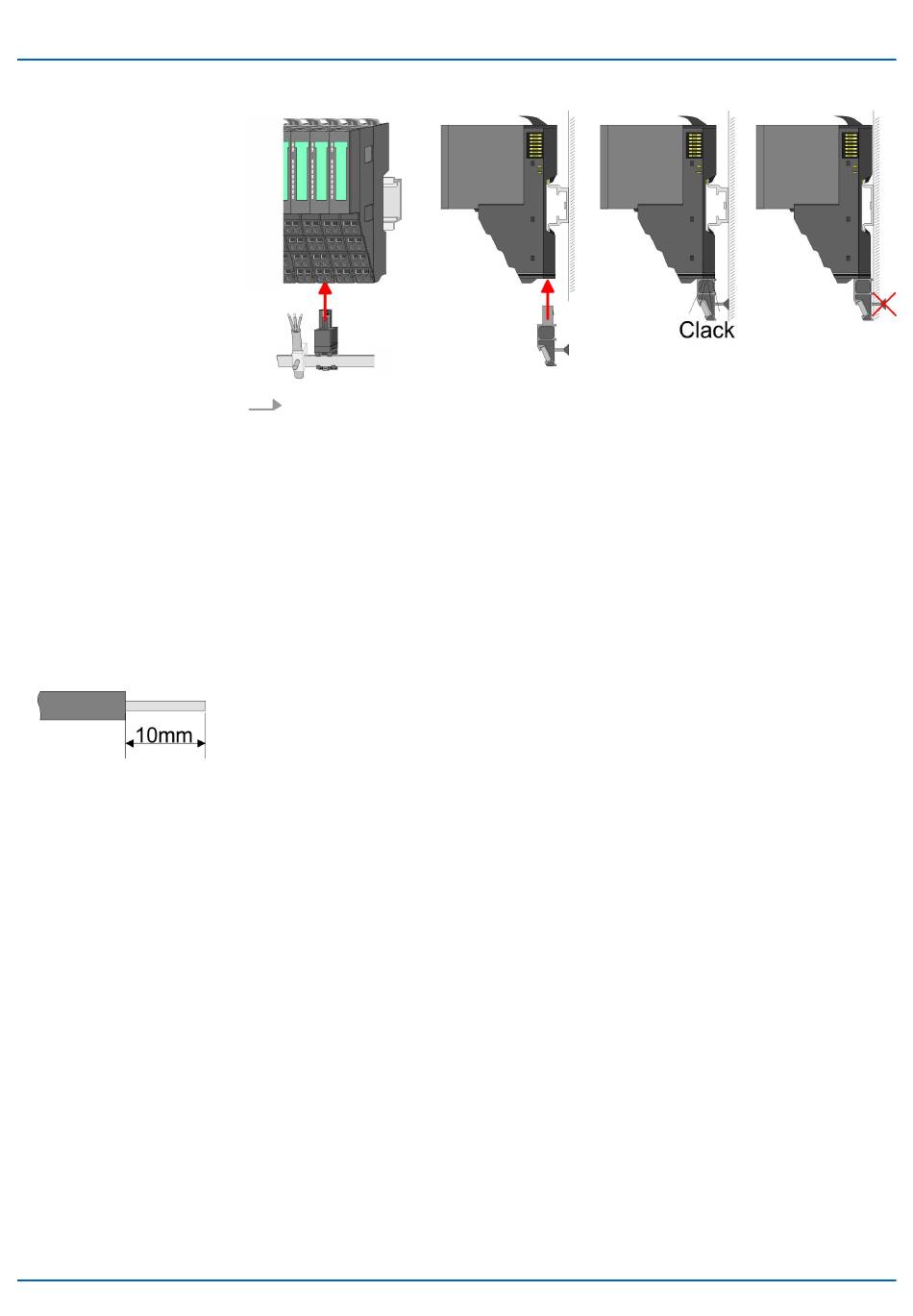

Legen Sie ihre Kabel mit dem entsprechend abisolierten Kabelschirm auf und ver-
binden Sie diese über die Schirmanschlussklemme mit der Schirmschiene.
Power-Module sind entweder im Kopf-Modul integriert oder können zwischen die Peri-
pherie-Module gesteckt werden. Bei der Verdrahtung von Power-Modulen kommen
Anschlussklemmen mit Federklemmtechnik zum Einsatz. Die Verdrahtung mit Feder-
klemmtechnik ermöglicht einen schnellen und einfachen Anschluss Ihrer Signal- und Ver-
sorgungsleitungen. Im Gegensatz zur Schraubverbindung ist diese Verbindungsart
erschütterungssicher.
U
30V DC
max
I
10A
max
Querschnitt
0,08 ... 1,5mm
Abisolierlänge 10mm
Verdrahtung > Verdrahtung Power-Module
2
(AWG 28 ... 16)
Grundlagen und Montage
25
