Einsatz PG/OP-Kommunikation - PROFINET
Einsatz als PROFINET I-Device > Projektierung als I-Device

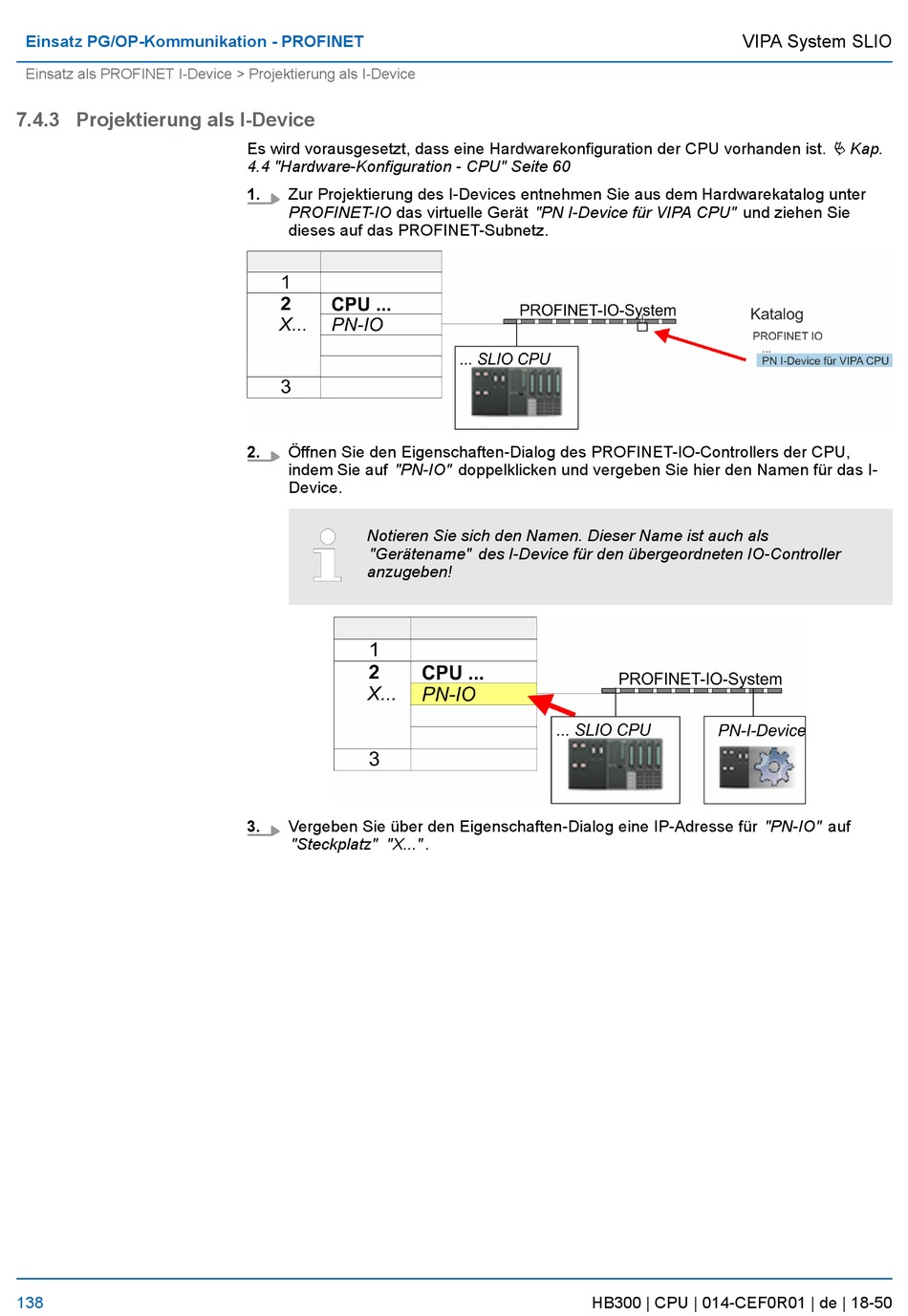

7.4.3 Projektierung als I-Device
138
Es wird vorausgesetzt, dass eine Hardwarekonfiguration der CPU vorhanden ist.
4.4 "Hardware-Konfiguration - CPU" Seite 60
1.
Zur Projektierung des I-Devices entnehmen Sie aus dem Hardwarekatalog unter
PROFINET-IO das virtuelle Gerät "PN I-Device für VIPA CPU" und ziehen Sie
dieses auf das PROFINET-Subnetz.
2.
Öffnen Sie den Eigenschaften-Dialog des PROFINET-IO-Controllers der CPU,
indem Sie auf "PN-IO" doppelklicken und vergeben Sie hier den Namen für das I-
Device.
Notieren Sie sich den Namen. Dieser Name ist auch als
"Gerätename" des I-Device für den übergeordneten IO-Controller
anzugeben!
3.
Vergeben Sie über den Eigenschaften-Dialog eine IP-Adresse für "PN-IO" auf
"Steckplatz" "X..." .
VIPA System SLIO
HB300 | CPU | 014-CEF0R01 | de | 18-50
Ä Kap.
