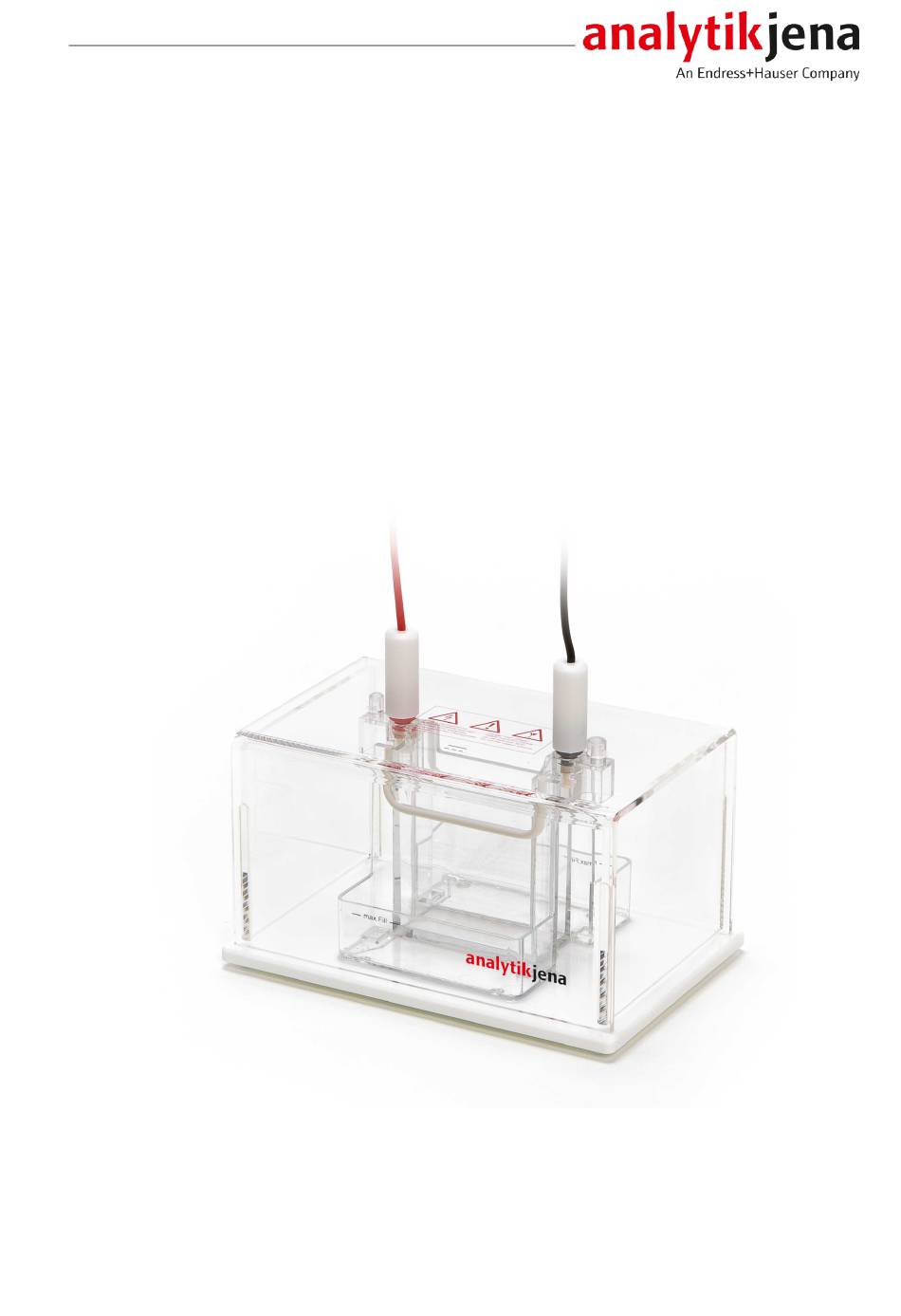

- Seite 1 Bedienungsanleitung Biometra Minigel-Twin Polyacrylamid-Gelelektrophorese-Apparatur...
- Seite 2 Hersteller Analytik Jena GmbH+Co. KG Konrad-Zuse-Straße 1 07745 Jena Telefon +49 3641 77 70 Fax +49 3641 77 92 79 E-Mail: info@analytik-jena.com Technischer Service Analytik Jena GmbH+Co. KG Konrad-Zuse-Straße 1 07745 Jena / Deutschland Telefon: +49 3641 77 7407 Fax: +49 3641 77 9279 E-Mail: service@analytik-jena.com Für einen ordnungsgemäßen und sicheren Gebrauch diesen Anleitungen folgen.
- Seite 3 Biometra Minigel-Twin Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zur Bedienungsanleitung ........................2 Bestimmungsgemäße Verwendung ........................3 Sicherheit................................Sicherheitskennzeichnung am Gerät ....................... Anforderungen an das Bedienpersonal......................Sicherheitshinweise Transport und Inbetriebnahme ..................Sicherheitshinweise Betrieb..........................Sicherheitshinweise Wartung und Reinigung....................Verhalten im Notfall ............................4 Aufbau .................................. 10 5 Installation und Inbetriebnahme .........................
- Seite 4 Inhaltsverzeichnis Biometra Minigel-Twin...
- Seite 5 Biometra Minigel-Twin Hinweise zur Bedienungsanleitung Hinweise zur Bedienungsanleitung Inhalt Die Bedienungsanleitung beschreibt das folgende Gerätemodell: Biometra Minigel-Twin ¡ Im weiteren Text wird dieses Modell zumeist vereinfachend als Gerät bezeichnet. Das Gerät ist für den Betrieb durch qualifiziertes Fachpersonal unter Beachtung dieser Bedienungsanleitung vorgesehen.
- Seite 6 Bestimmungsgemäße Verwendung Biometra Minigel-Twin Bestimmungsgemäße Verwendung Das Biometra Minigel-Twin ist eine vertikale Gelelektrophoresekammer für Poly- acrylamidgele (PAGE-Gelelektrophorese). Das Gerät kann für die elektrophoretische Auftrennung von Proteinen und Nukleinsäuren genutzt werden. Mit dem Biometra Minigel-Twin kann eine Elektrophorese mit 1 oder 2 Gelen gleich- zeitig durchgeführt werden.
- Seite 7 Biometra Minigel-Twin Sicherheit Sicherheit Lesen Sie dieses Kapitel zu Ihrer eigenen Sicherheit vor Inbetriebnahme und zum stö- rungsfreien und sicheren Betrieb des Gerätes sorgsam durch. Befolgen Sie alle Sicherheitshinweise, die in dieser Anleitung aufgeführt sind. Sicherheitskennzeichnung am Gerät Am Gerät sind Warn- und Gebotszeichen angebracht, deren Bedeutung unbedingt zu beachten ist.
- Seite 8 Sicherheit Biometra Minigel-Twin Sicherheitshinweise Transport und Inbetriebnahme Transport Beim Heben und Tragen besteht Verletzungsgefahr, insbesondere durch ungesicherte Teile. Das Gerät entleeren und alle losen Teile sichern, z.B. mit Klebebändern. Den Deckel ¡ schließen. ¡ Das Gerät nur in der Originalverpackung transportieren. Alle Transportsicherungen einsetzen.
- Seite 9 Biometra Minigel-Twin Sicherheit Sicherheitshinweise Wartung und Reinigung Der Kontakt mit spannungsführenden Komponenten kann einen elektrischen Schlag verursachen, der zu schweren Verletzungen führen kann. Vor der Wartung und Reinigung das Stromversorgungsgerät ausschalten und die ¡ Stromverbindung zwischen Gerät und Stromversorgungsgerät trennen. Nur am stromführenden Gerät arbeiten, wenn es die Betriebsanleitung ausdrücklich fordert.
- Seite 10 Aufbau Biometra Minigel-Twin Aufbau Gerätebestandteile Das Biometra Minigel-Twin besteht aus einer schützenden Elektrophoresekammer mit eingebauten Pufferkammern, in welche die Glasplattensandwiches eingesetzt werden. Abb. 1 Aufbau der Elektrophoresekammer 1 Anode (rot) und Kathode (schwarz) 2 Sicherheitsabdeckung 3 Pufferkammern mit Pufferreservoires und Stand für Glasplattensandwiches oder Dummy-Platten (hier nicht einge- setzt) Zubehör und Ersatzteile...
- Seite 11 Biometra Minigel-Twin Installation und Inbetriebnahme Installation und Inbetriebnahme Vorraussetzungen für die Installation Klimatische Bedingungen Die Anforderungen an die klimatischen Bedingungen des Aufstellorts sind in den Spezi- fikationen aufgeführt. Gegebenenfalls ist für eine Raumtemperierung durch Klimaan- lagen zu sorgen. ¡ Dieses Laborgerät ist für die Verwendung in Innenräumen vorgesehen. Verwenden Sie das Gerät nicht in nassen und feuchten Umgebungen.
- Seite 12 Installation und Inbetriebnahme Biometra Minigel-Twin Installation HINWEIS Originalverpackung aufbewahren Nur bei einem Transport in der Originalverpackung können Transportschäden vermie- den werden. ¡ Originalverpackung für einen Transport, z. B. im Falle einer Reparatur zurück zum Hersteller, aufbewahren. } Das Gerät aus der Transportverpackung entnehmen. Mit der weiteren Installation warten, bis das Gerät Raumtemperatur erreicht hat.
- Seite 13 Biometra Minigel-Twin Bedienung Bedienung Elektrophorese vorbereiten 6.1.1 Benötigte Chemikalien WARNUNG Gesundheitsgefährdung durch Acrylamid Acrylamid ist ein Neurotoxin. ¡ Tragen Sie bei der Handhabung von Acrylamid immer persönliche Schutzausrüs- tung! Trenn- und Sammelgel Folgende Chemikalien werden für die Herstellung der Gele benötigt: ¡...
- Seite 14 Bedienung Biometra Minigel-Twin 6.1.2 Glasplattensandwiches montieren Glasplattensandwich zusam- menbauen } Eine saubere Glasplatte mit fixierten Spacern bereitlegen. } Die Glasplatten bei Bedarf säubern. Es dürfen sich keine Fettflecken auf den Glasplatten befinden! HINWEIS! Nutzen Sie keine Chromschwefelsäure zur Reinigung von Glas- platten mit aufgeklebten Spacern! } Eine Silikonabdichtungen an die Außenseite der Spacer auf die Glasplatte legen (Silikonabdichtung in der Grafik rot hervorgehoben).
- Seite 15 Biometra Minigel-Twin Bedienung Trenngellösung herstellen } Die Trenngellösung entsprechend der nachfolgenden Tabelle zusammen- stellen: Minigel-Twin Acrylamidkonzentration (6 ml + 0,035 ml, für 1 Gel mit 1,0 mm Spacern) 7,5 % 10,0 % 12,5 % 15,0 % 17,5 % Stammlösung 1,5 ml 2,0 ml 2,5 ml 3,0 ml 3,5 ml (30 % Acrylamid, 0,8 % Bisacrylamid) Tris/HCl (1,88 M, pH 8,8) 1,2 ml 1,2 ml...
- Seite 16 Bedienung Biometra Minigel-Twin 6.1.4 Sammelgel gießen HINWEIS Stellen Sie die Sammelgellösung unmittelbar vor seinem Einsatz her. HINWEIS Die Ammoniumpersulfatlösung sollte jeden Tag neu zubereitet werden und bis zum Ge- brauch bei 4 °C aufbewahrt werden. Sammelgellösung herstellen } Die Sammelgellösung entsprechend der nachfolgenden Tabelle zusam- menstellen: Sammelgel (5 %) Volumina...
- Seite 17 Biometra Minigel-Twin Bedienung 6.1.5 Laufpuffer herstellen Bereiten Sie den Laufpuffer für das Befüllen der Pufferreservoirs vor. Sie können den Laufpuffer in größeren Volumina herstellen und im Dunkeln bei Raum- temperatur lagern. Die nachfolgende Tabelle listet die Bestandteile für 5 l Laufpuffer: Volumen: 5 l ¡...
- Seite 18 Bedienung Biometra Minigel-Twin } Das Glasplattensandwich vorsichtig in die Elektrophoresekammer einset- zen. Beim Einsetzen die Richtung beachten: Die ausgeschnittene Platte muss in die Richtung des oberen Pufferreservoirs zeigen. } Das Glasplattensandwich an beiden Seiten mit Klammern am Korpus der Elektrophoresekammer befestigen. } Bei Bedarf: ein weiteres Glasplattensandwich auf die gleiche Weise ein- setzen.
- Seite 19 Biometra Minigel-Twin Bedienung Proben vorbereiten und auftragen Proben vorbereiten } Den Probenpuffer herstellen. Die nachfolgende Tabelle gibt die Bestand- teile für einen SDS-Probenpuffer für SDS-PAGE Gele, unter denaturieren- den Bedingungen, an: Bestandteil Menge Tris/HCl (0,625 M, pH 6,8) 2,0 ml 0,2 g Glycerin 5,0 ml Β-Mercaptoethanol 0,5 ml...
- Seite 20 Bedienung Biometra Minigel-Twin Elektrophorese starten und beenden VORSICHT Gefahr durch elektrische Spannung Im eingeschalteten Zustand liegt am Gerät Hochspannung an! ¡ Schalten Sie das Stromversorgungsgerät aus und trennen Sie die Verbindung zwi- schen Stromversorgungsgerät und Elektrophoreseeinheit, bevor Sie die Sicherheits- abdeckung öffnen.
- Seite 21 Biometra Minigel-Twin Bedienung } Falls ein Stromversorgungsgerät mit Timer verwendet wird: den Timer auf die gewünschte Zeit einstellen. ü Das Stromversorgungsgerät ist eingestellt. Die Elektrophorese ist ge- startet. Elektrophorese beenden ð Die Bromphenolblau-Front des Standards hat das untere Ende des Trenngles erreicht.
- Seite 22 Wartung und Pflege Biometra Minigel-Twin Wartung und Pflege Reinigung WARNUNG Gefahr eines elektrischen Schlages ¡ Trennen Sie vor allen Wartungsarbeiten die Verbindung des Gerätes zum Stromver- sorgungsgerät! Beachten Sie bei der Reinigung des Gerätes folgenden Punkte: ¡ Zur Reinigung ein weiches, mit Wasser angefeuchtetes Tuch verwenden. ¡...
- Seite 23 Biometra Minigel-Twin Rücksendung Rücksendung WARNUNG Warnung vor Biogefährdung Mit dem Gerät werden biologische und biochemische Stoffe gehandhabt, die potenziell krankheitserregend sind. ¡ Im Umgang mit diesen Stoffen persönliche Schutzausrüstung tragen. ¡ Alle Hinweise und Vorgaben aus den Sicherheitsdatenblättern befolgen. Nationale Vorgaben im Umgang mit diesen Stoffen beachten.
- Seite 24 Entsorgung Biometra Minigel-Twin Entsorgung Das Gerät und seine elektronischen Komponenten sind nach Ablauf der Lebensdauer nach den geltenden Bestimmungen als Elektronikschrott zu entsorgen. Acrylamid ist ein Neurotoxin! Entsorgen Sie restliche Acrylamidmonomer-Lösung nicht über den Ausguß. Polymerisiertes Acrylamid ist nicht toxisch. Das polymerisierte Gel kann über den normalen Abfall entsorgt werden.
- Seite 25 Biometra Minigel-Twin Spezifikationen Spezifikationen 10.1 Technische Daten Allgemeine Kenndaten Bezeichnung/Typ Biometra Minigel-Twin Abmessungen (B x H x T) 23,5 x 19,0 x 16,0 cm Gewicht 1,25 kg Abmessungen Glasplatten (B x H) 10,5 x 9,8 cm Abmessungen Gel (B x H) 8,6 x 7,7 cm (T: 0,6 mm oder 1,0 mm) Volumen Puffer ¡ oberes Reservoir ¡...
- Seite 26 Spezifikationen Biometra Minigel-Twin 10.3 Normen und Richtlinien Schutzart Das Gehäuse hat die Schutzart IP 20. Gerätesicherheit Das Gerät erfüllt die Sicherheitsnormen EN 61010-1 ¡ Richtlinien für China Das Gerät enthält reglementierte Substanzen (nach Richtlinie GB/T 26572-2011). Die Analytik Jena garantiert, dass diese Stoffe bei bestimmungsgemäßer Verwendung in den nächsten 25 Jahren nicht austreten und damit innerhalb dieser Periode keine Gefahr für Umwelt und Gesundheit darstellen.
- Seite 27 Biometra Minigel-Twin Revisionsübersicht Revisionsübersicht Version Inkrafttreten Änderungen 10/2023 Erste Version...
