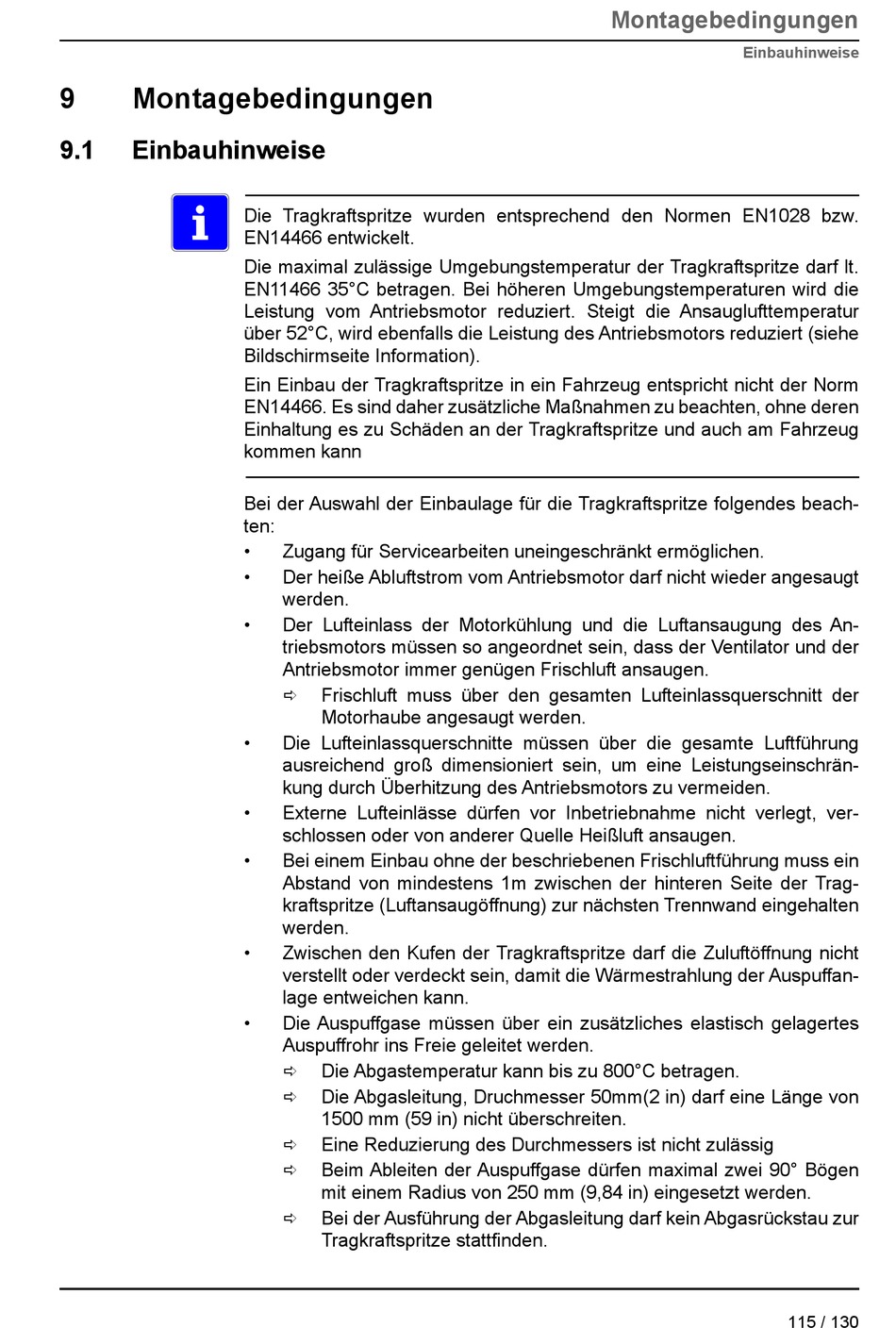

9
Montagebedingungen
9.1
Einbauhinweise
Die Tragkraftspritze wurden entsprechend den Normen EN1028 bzw.
EN14466 entwickelt.
Die maximal zulässige Umgebungstemperatur der Tragkraftspritze darf lt.
EN11466 35°C betragen. Bei höheren Umgebungstemperaturen wird die
Leistung vom Antriebsmotor reduziert. Steigt die Ansauglufttemperatur
über 52°C, wird ebenfalls die Leistung des Antriebsmotors reduziert (siehe
Bildschirmseite Information).
Ein Einbau der Tragkraftspritze in ein Fahrzeug entspricht nicht der Norm
EN14466. Es sind daher zusätzliche Maßnahmen zu beachten, ohne deren
Einhaltung es zu Schäden an der Tragkraftspritze und auch am Fahrzeug
kommen kann
Bei der Auswahl der Einbaulage für die Tragkraftspritze folgendes beach-
ten:
•
Zugang für Servicearbeiten uneingeschränkt ermöglichen.
•
Der heiße Abluftstrom vom Antriebsmotor darf nicht wieder angesaugt
werden.
•
Der Lufteinlass der Motorkühlung und die Luftansaugung des An-
triebsmotors müssen so angeordnet sein, dass der Ventilator und der
Antriebsmotor immer genügen Frischluft ansaugen.
Frischluft muss über den gesamten Lufteinlassquerschnitt der
Motorhaube angesaugt werden.
•
Die Lufteinlassquerschnitte müssen über die gesamte Luftführung
ausreichend groß dimensioniert sein, um eine Leistungseinschrän-
kung durch Überhitzung des Antriebsmotors zu vermeiden.
•
Externe Lufteinlässe dürfen vor Inbetriebnahme nicht verlegt, ver-
schlossen oder von anderer Quelle Heißluft ansaugen.
•
Bei einem Einbau ohne der beschriebenen Frischluftführung muss ein
Abstand von mindestens 1m zwischen der hinteren Seite der Trag-
kraftspritze (Luftansaugöffnung) zur nächsten Trennwand eingehalten
werden.
•
Zwischen den Kufen der Tragkraftspritze darf die Zuluftöffnung nicht
verstellt oder verdeckt sein, damit die Wärmestrahlung der Auspuffan-
lage entweichen kann.
•
Die Auspuffgase müssen über ein zusätzliches elastisch gelagertes
Auspuffrohr ins Freie geleitet werden.
Die Abgastemperatur kann bis zu 800°C betragen.
Die Abgasleitung, Druchmesser 50mm(2 in) darf eine Länge von
1500 mm (59 in) nicht überschreiten.
Eine Reduzierung des Durchmessers ist nicht zulässig
Beim Ableiten der Auspuffgase dürfen maximal zwei 90° Bögen
mit einem Radius von 250 mm (9,84 in) eingesetzt werden.
Bei der Ausführung der Abgasleitung darf kein Abgasrückstau zur
Tragkraftspritze stattfinden.
