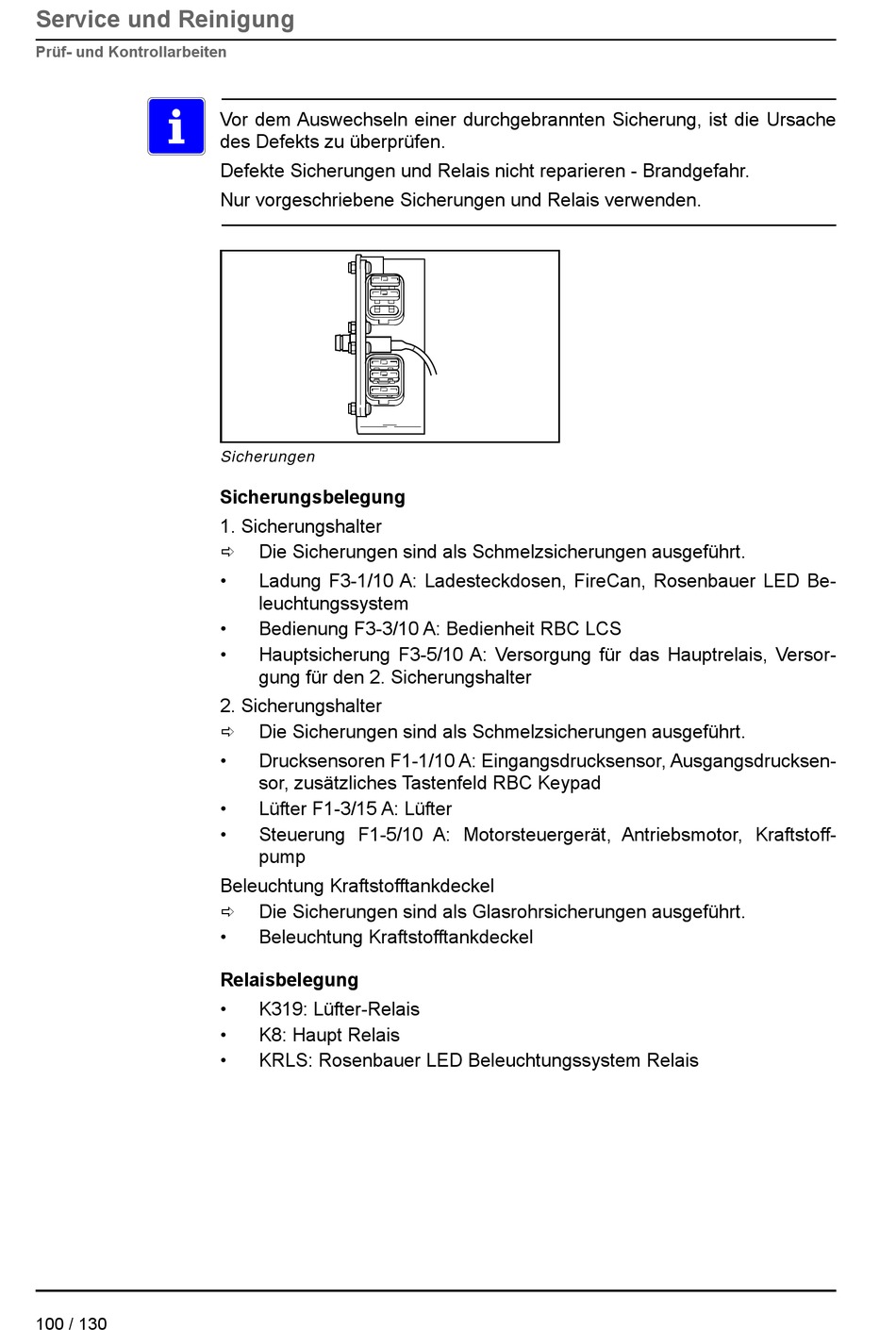

Service und Reinigung
Prüf- und Kontrollarbeiten
100 / 130
Vor dem Auswechseln einer durchgebrannten Sicherung, ist die Ursache
des Defekts zu überprüfen.
Defekte Sicherungen und Relais nicht reparieren - Brandgefahr.
Nur vorgeschriebene Sicherungen und Relais verwenden.
Sicherungen
Sicherungsbelegung
1. Sicherungshalter
Die Sicherungen sind als Schmelzsicherungen ausgeführt.
•
Ladung F3-1/10 A: Ladesteckdosen, FireCan, Rosenbauer LED Be-
leuchtungssystem
•
Bedienung F3-3/10 A: Bedienheit RBC LCS
•
Hauptsicherung F3-5/10 A: Versorgung für das Hauptrelais, Versor-
gung für den 2. Sicherungshalter
2. Sicherungshalter
Die Sicherungen sind als Schmelzsicherungen ausgeführt.
•
Drucksensoren F1-1/10 A: Eingangsdrucksensor, Ausgangsdrucksen-
sor, zusätzliches Tastenfeld RBC Keypad
•
Lüfter F1-3/15 A: Lüfter
•
Steuerung F1-5/10 A: Motorsteuergerät, Antriebsmotor, Kraftstoff-
pump
Beleuchtung Kraftstofftankdeckel
Die Sicherungen sind als Glasrohrsicherungen ausgeführt.
•
Beleuchtung Kraftstofftankdeckel
Relaisbelegung
•
K319: Lüfter-Relais
•
K8: Haupt Relais
•
KRLS: Rosenbauer LED Beleuchtungssystem Relais
