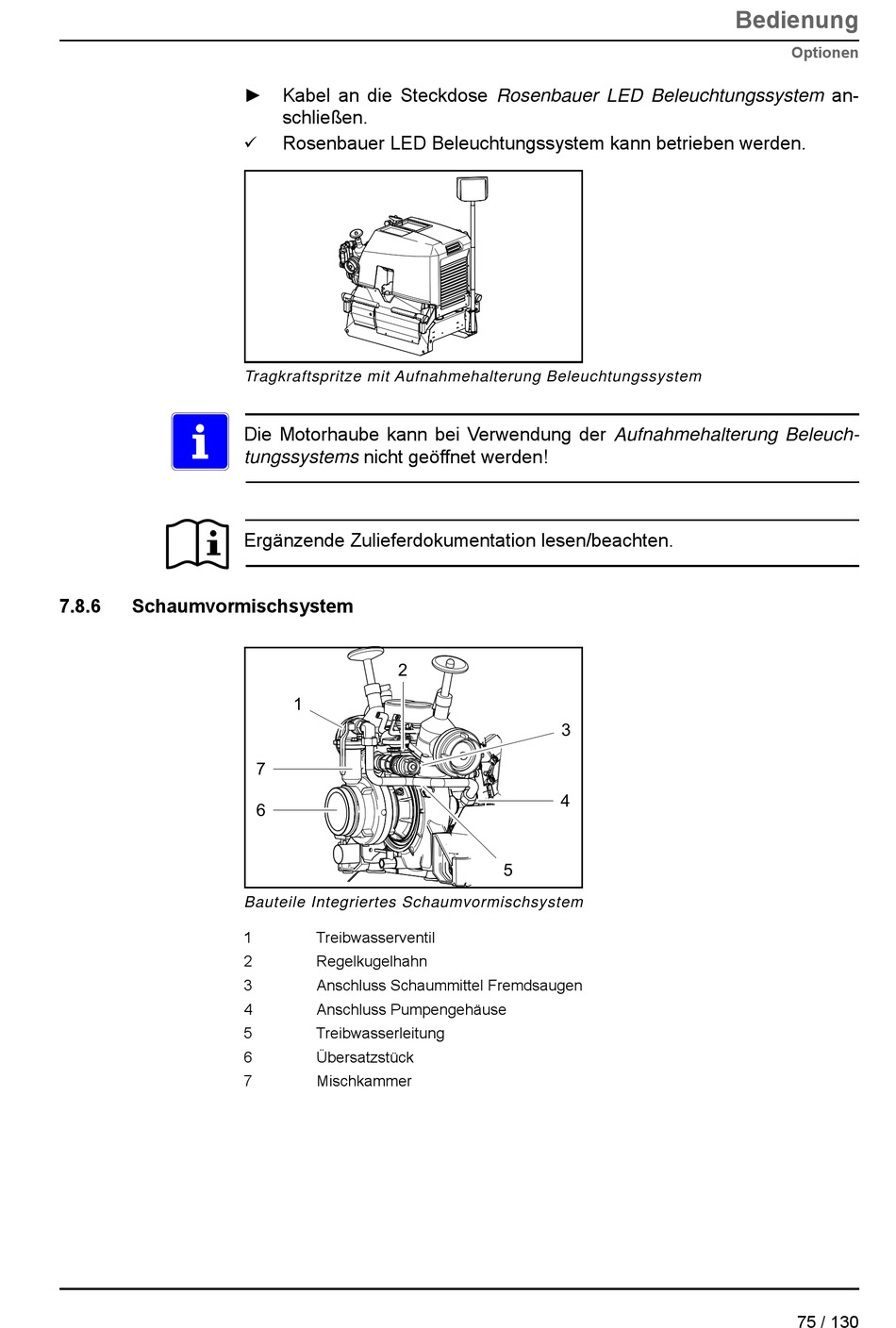

7.8.6
Schaumvormischsystem
►
Kabel an die Steckdose Rosenbauer LED Beleuchtungssystem an-
schließen.
Rosenbauer LED Beleuchtungssystem kann betrieben werden.
Tragkraftspritze mit Aufnahmehalterung Beleuchtungssystem
Die Motorhaube kann bei Verwendung der Aufnahmehalterung Beleuch-
tungssystems nicht geöffnet werden!
Ergänzende Zulieferdokumentation lesen/beachten.
2
1
7
6
Bauteile Integriertes Schaumvormischsystem
1
Treibwasserventil
2
Regelkugelhahn
3
Anschluss Schaummittel Fremdsaugen
4
Anschluss Pumpengehäuse
5
Treibwasserleitung
6
Übersatzstück
7
Mischkammer
3
4
5
Bedienung
Optionen
75 / 130
