Technische Beschreibung
LCS-Bedienfeld
6.4.2
Bildschirm
Pumpe
38 / 130

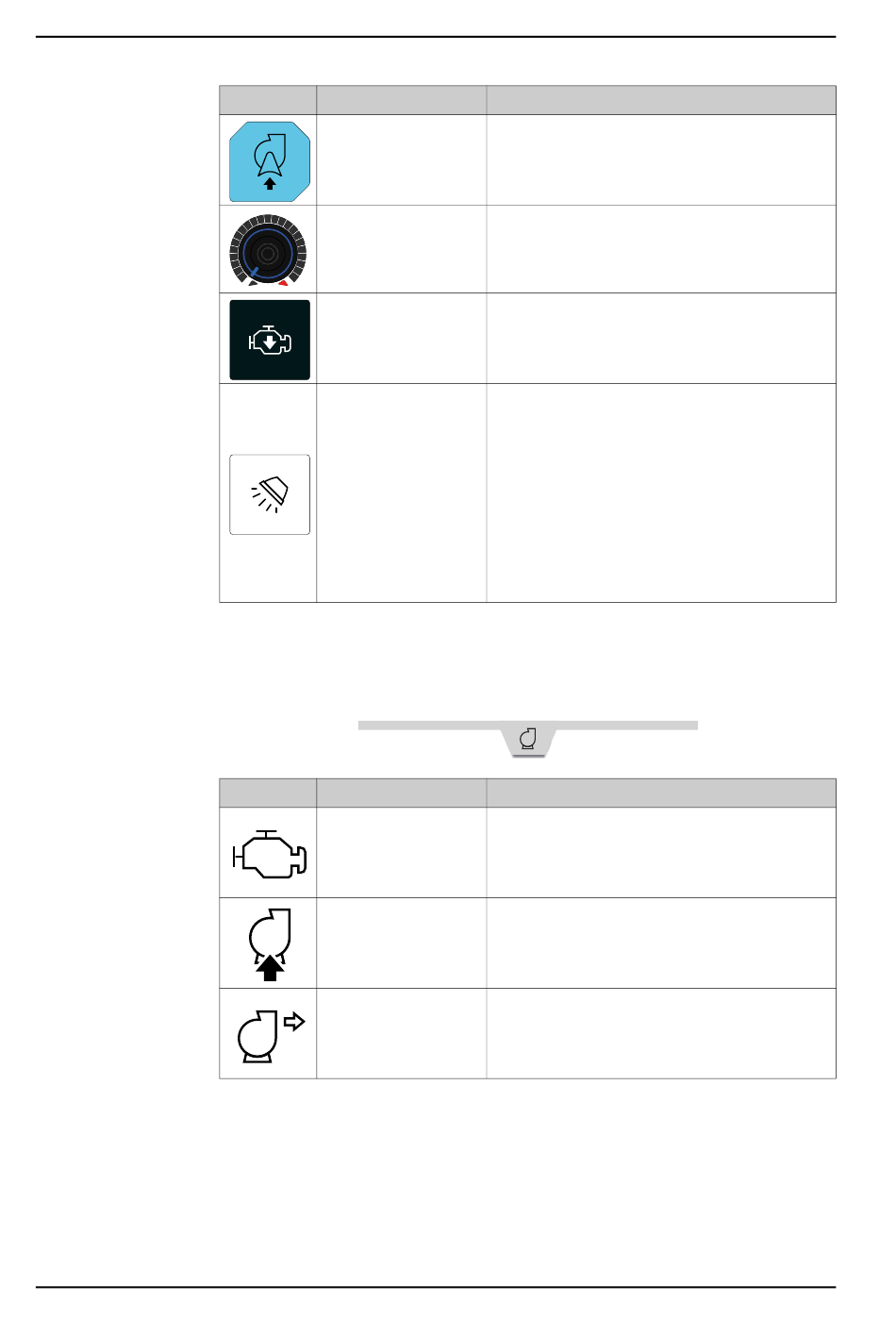

Symbol
Name
Entlüftungspumpe
Drehregler
Leerlaufdrehzahl
Beleuchtung
Symbol
Name
Antriebsmotor
Drehzahl
Eingangsdruck
Wasserpumpe
Pumpendruck
Wasserpumpe
Funktionsbeschreibung
Der Schalter aktiviert und deaktiviert die
Entlüftungspumpe.
Mit dem Drehregler wird die Drehzahl ge-
regelt und dadurch der Wasserpumpen-
druck eingestellt.
Der Schalter setzt die Motordrehzahl auf
Leerlauf und reduziert den Pumpendruck
entsprechend.
Der Schalter aktiviert und deaktiviert die
Beleuchtung der Tragkraftspritze.
Der Schalter hat vier Schaltzustände:
•
Arbeitsscheinwerfer und Beleuch-
tung Kraftstofftankdeckel aktiv
•
Beleuchtung Traggestell aktiv
•
Alle Beleuchtungen aktiv
•
Alle Beleuchtungen inaktiv
Funktionsbeschreibung
Die Anzeige zeigt die aktuelle Drehzahl
des Antriebsmotors an.
Die Anzeige zeigt aktuellen Eingangs-
druck an der Wasserpumpe an.
Die Anzeige zeigt aktuellen Pumpen-
druck der Wasserpumpe an.
