Explosionsansicht Bis Zur Befestigung Der Halterungen; Seitliche Explosionsansicht Bis Zur Befestigung Der Konsolen - Bergstrom SLIM FIT Montageanweisungen

SLIM FIT
GE

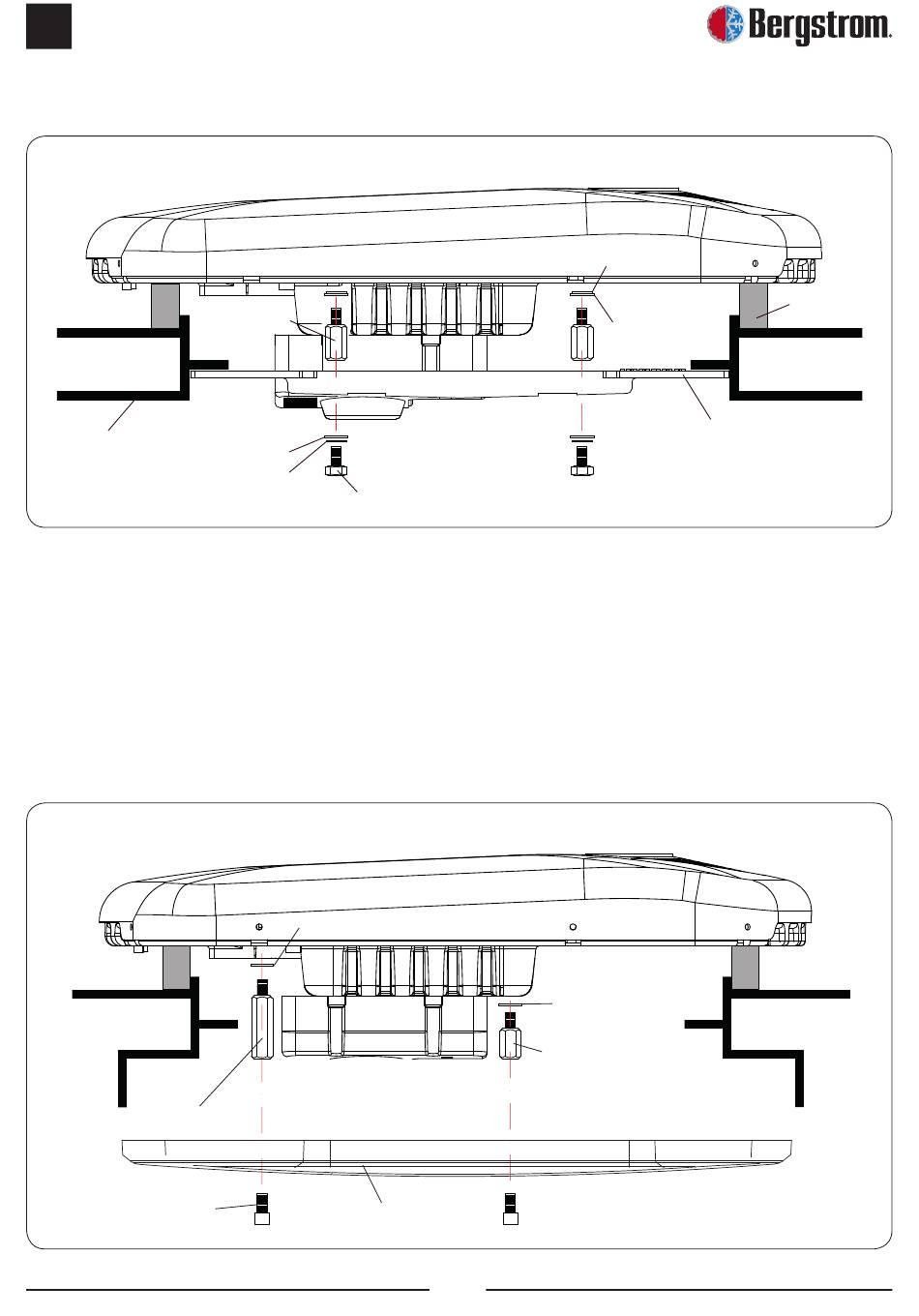

Explosionsansicht bis zur befestigung der halterungen

(4) Sechskant-
Verbindungsmutter
M8 M-W L= 26
Kabinendecke
(4) Flachscheibe Ø 8
(4) Grower-Scheibe Ø 8

Seitliche explosionsansicht bis zur befestigung der konsolen

(2) Sechskant-Verbindungsmutter
M6 M-W L=78
(4) Schrauben 6/100X15
(4) Schrauben 8/125x50
(2) Gummiunterlegscheibe
Konsole
38
(4) Gummiunterlegscheibe
(4) Flachscheibe Ø 8
(2) Befestigungshalterung
(2) Gummiunterlegscheibe
(2)
Sechskant-Verbindungsmutter
M6 M-W L=38
EPDM-
Dichtung 30x25
