Elektroschaltplan; Wichtiger Warnhinweis - Bergstrom SLIM FIT Montageanweisungen

SLIM FIT
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht
werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein und das Gerät funktioniert nicht.
Zentrifugalgebläse
2,6 Amp.
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
Kompressor

WICHTIGER WARNHINWEIS!

Elektroniksteuerung
Autorisiert oder
Batterieanschluss
41

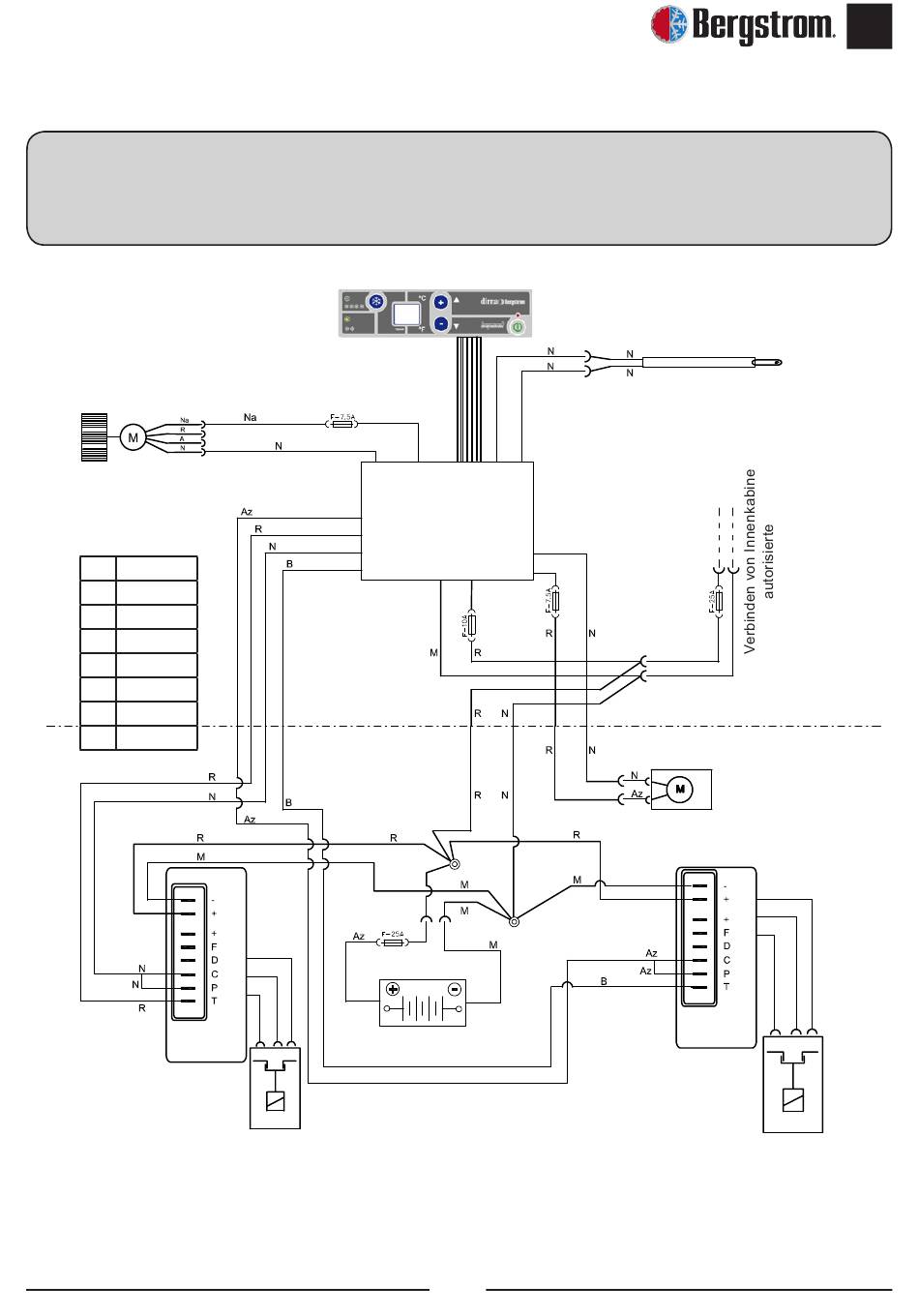

Elektroschaltplan

Abluftsensor
NTC 15KΩ a 25º
Stromverbrauch 30 mAmp.
2,9 Amp.
PWM.
Kondensatorlüfter
Kompressor
electronisches
modul
Kompressor
GE
