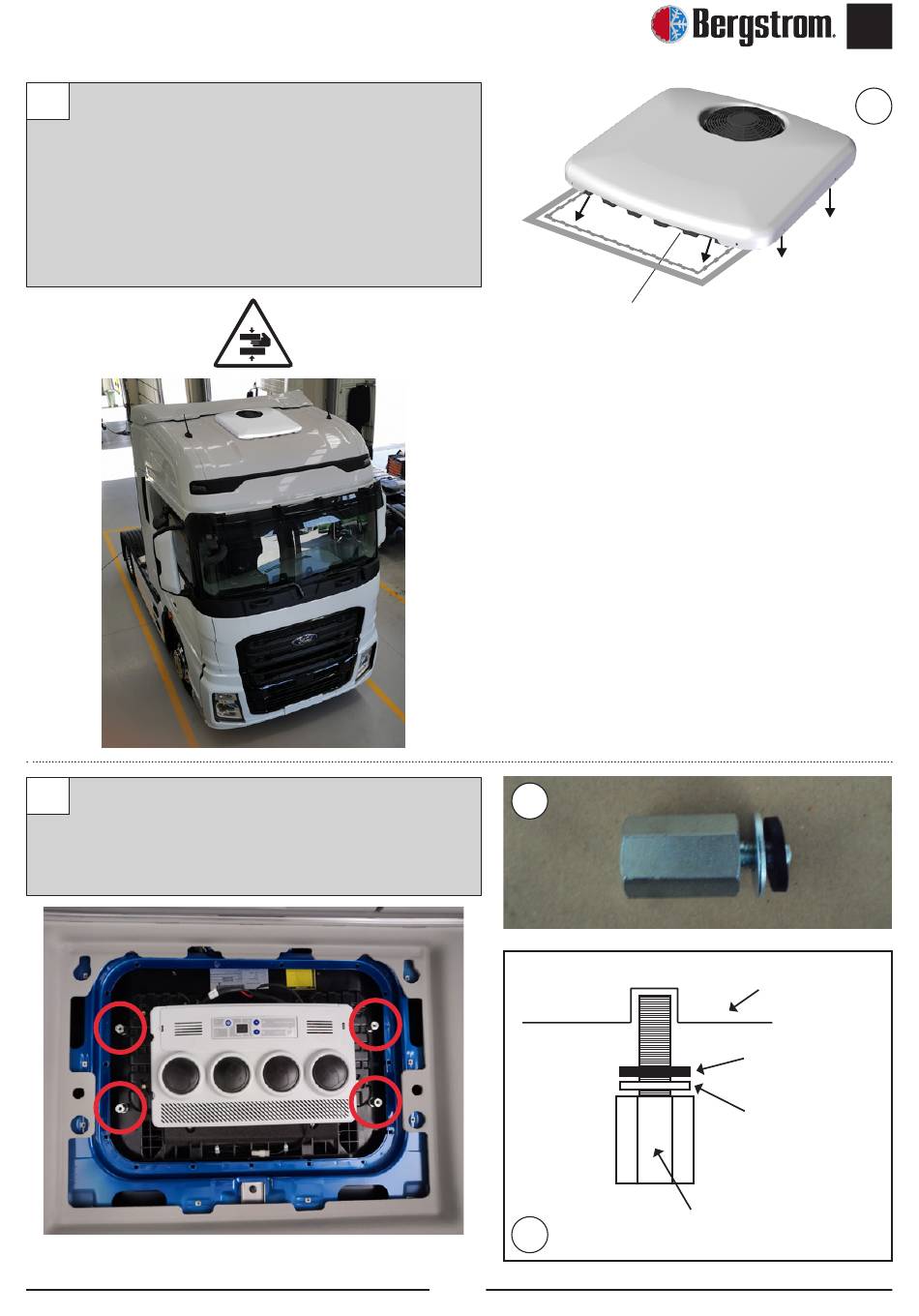

Positionner l'appareil sur le joint en introduisant le
panneau intérieur de distribution dans l'espace de
l'écoutille.
Attention ! Avant de placer l'équipement sur
le creux de l'écoutille, il faut vérifier que les
sorties d'écoulement ne soient pas bouchées
par le joint EPDM.
4
Visser (4) hexagones M8/125x26 avec une
rondelle en caoutchouc, une rondelle plane sur
les inserts de la base et serrer avec un couple de
serrage de 12,7±10 Nm.
Écoutille
4
4
25
Base
Rondelle caoutchouc
Rondelle plate
Hexagone M8/125x26
