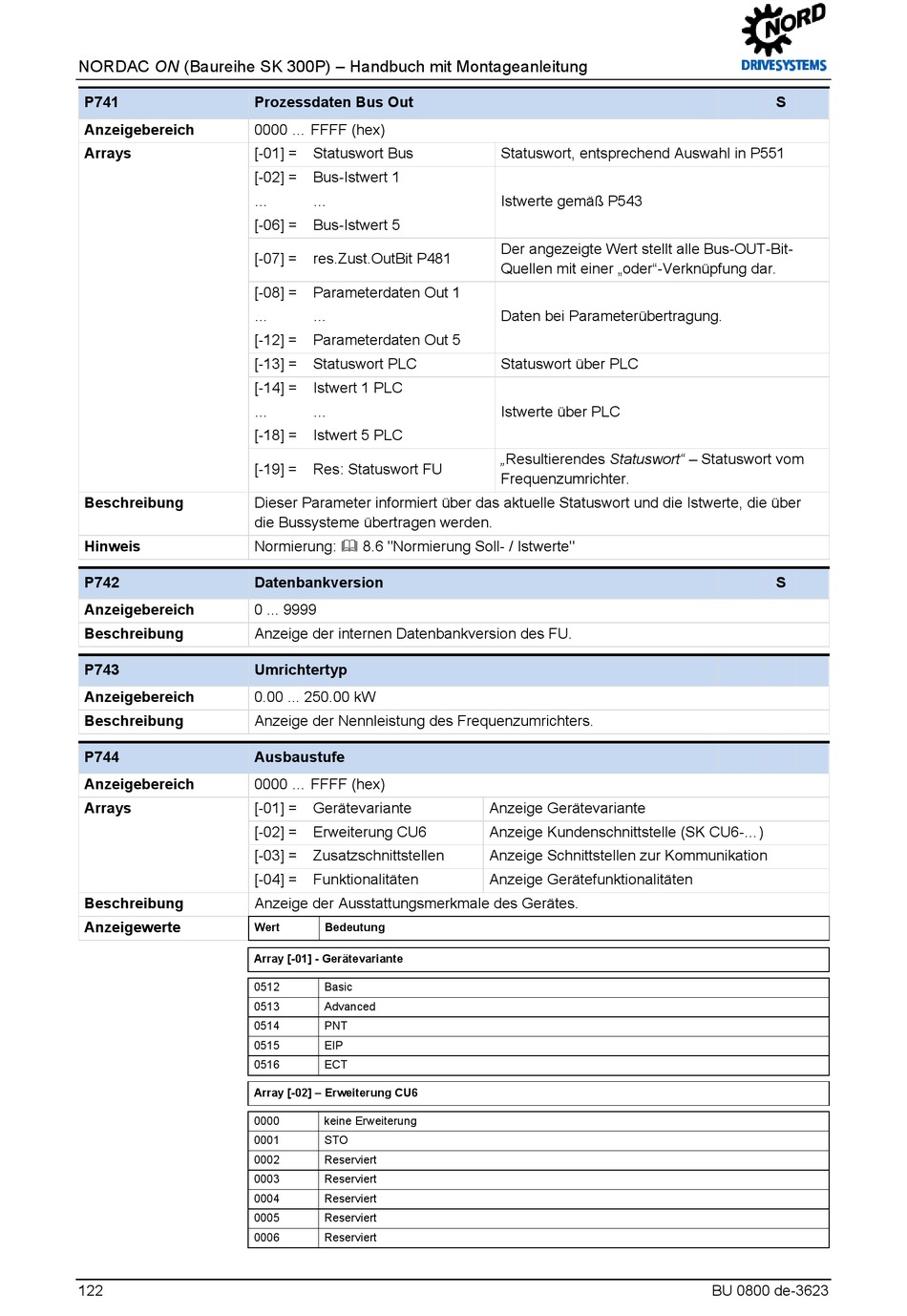

NORDAC ON (Baureihe SK 300P) – Handbuch mit Montageanleitung
P741
Anzeigebereich
Arrays
Beschreibung
Hinweis
P742
Anzeigebereich
Beschreibung
P743
Anzeigebereich
Beschreibung
P744
Anzeigebereich
Arrays
Beschreibung
Anzeigewerte
122
Prozessdaten Bus Out
0000 ... FFFF (hex)
[-01] =
Statuswort Bus
[-02] =
Bus-Istwert 1
...
...
[-06] =
Bus-Istwert 5
[-07] =
res.Zust.OutBit P481
[-08] =
Parameterdaten Out 1
...
...
[-12] =
Parameterdaten Out 5
[-13] =
Statuswort PLC
[-14] =
Istwert 1 PLC
...
...
[-18] =
Istwert 5 PLC
[-19] =
Res: Statuswort FU
Dieser Parameter informiert über das aktuelle Statuswort und die Istwerte, die über
die Bussysteme übertragen werden.
Normierung: 8.6 "Normierung Soll- / Istwerte"
Datenbankversion
0 ... 9999
Anzeige der internen Datenbankversion des FU.
Umrichtertyp
0.00 ... 250.00 kW
Anzeige der Nennleistung des Frequenzumrichters.
Ausbaustufe
0000 ... FFFF (hex)
[-01] =
Gerätevariante
[-02] =
Erweiterung CU6
[-03] =
Zusatzschnittstellen
[-04] =
Funktionalitäten
Anzeige der Ausstattungsmerkmale des Gerätes.
Wert
Bedeutung
Array [-01] - Gerätevariante
0512
Basic
0513
Advanced
0514
PNT
0515
EIP
0516
ECT
Array [-02] – Erweiterung CU6
0000
keine Erweiterung
0001
STO
0002
Reserviert
0003
Reserviert
0004
Reserviert
0005
Reserviert
0006
Reserviert
Statuswort, entsprechend Auswahl in P551
Istwerte gemäß P543
Der angezeigte Wert stellt alle Bus-OUT-Bit-
Quellen mit einer „oder"-Verknüpfung dar.
Daten bei Parameterübertragung.
Statuswort über PLC
Istwerte über PLC
„Resultierendes Statuswort" – Statuswort vom
Frequenzumrichter.
Anzeige Gerätevariante
Anzeige Kundenschnittstelle (SK CU6-...)
Anzeige Schnittstellen zur Kommunikation
Anzeige Gerätefunktionalitäten
S
S
BU 0800 de-3623
