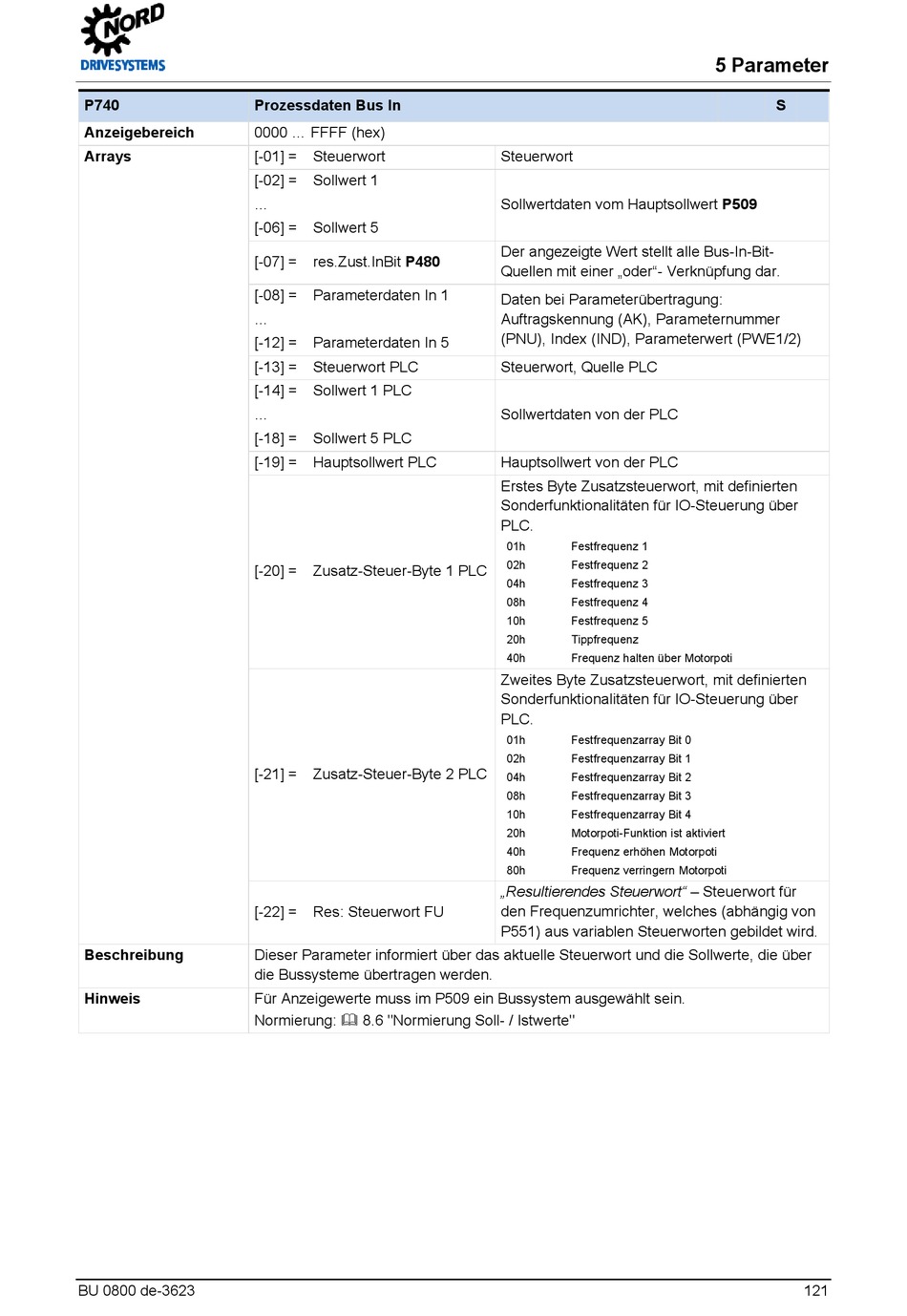

P740
Anzeigebereich
Arrays
Beschreibung
Hinweis
BU 0800 de-3623
Prozessdaten Bus In
0000 ... FFFF (hex)
[-01] =
Steuerwort
[-02] =
Sollwert 1
...
[-06] =
Sollwert 5
[-07] =
res.Zust.InBit P480
[-08] =
Parameterdaten In 1
...
[-12] =
Parameterdaten In 5
[-13] =
Steuerwort PLC
[-14] =
Sollwert 1 PLC
...
[-18] =
Sollwert 5 PLC
[-19] =
Hauptsollwert PLC
[-20] =
Zusatz-Steuer-Byte 1 PLC
[-21] =
Zusatz-Steuer-Byte 2 PLC
[-22] =
Res: Steuerwort FU
Dieser Parameter informiert über das aktuelle Steuerwort und die Sollwerte, die über
die Bussysteme übertragen werden.
Für Anzeigewerte muss im P509 ein Bussystem ausgewählt sein.
Normierung: 8.6 "Normierung Soll- / Istwerte"
Steuerwort
Sollwertdaten vom Hauptsollwert P509
Der angezeigte Wert stellt alle Bus-In-Bit-
Quellen mit einer „oder"- Verknüpfung dar.
Daten bei Parameterübertragung:
Auftragskennung (AK), Parameternummer
(PNU), Index (IND), Parameterwert (PWE1/2)
Steuerwort, Quelle PLC
Sollwertdaten von der PLC
Hauptsollwert von der PLC
Erstes Byte Zusatzsteuerwort, mit definierten
Sonderfunktionalitäten für IO-Steuerung über
PLC.
01h
Festfrequenz 1
02h
Festfrequenz 2
04h
Festfrequenz 3
08h
Festfrequenz 4
10h
Festfrequenz 5
20h
Tippfrequenz
40h
Frequenz halten über Motorpoti
Zweites Byte Zusatzsteuerwort, mit definierten
Sonderfunktionalitäten für IO-Steuerung über
PLC.
01h
Festfrequenzarray Bit 0
02h
Festfrequenzarray Bit 1
04h
Festfrequenzarray Bit 2
08h
Festfrequenzarray Bit 3
10h
Festfrequenzarray Bit 4
20h
Motorpoti-Funktion ist aktiviert
40h
Frequenz erhöhen Motorpoti
80h
Frequenz verringern Motorpoti
„Resultierendes Steuerwort" – Steuerwort für
den Frequenzumrichter, welches (abhängig von
P551) aus variablen Steuerworten gebildet wird.
5 Parameter
S
121
