Anschluss
Pos: 5.2 /Spezial/Neues Layout 2010/Steuermodule_Neues_Layout_2010/++++++++++++ Wechsel von ein- auf zweispaltig ++++++++++++ @ 9\mod_1268898451593_0.doc @ 52138 @ @ 1
Pos: 5.3 /KNX-Produkthandbücher/Busch-Universal-Dimmaktoren/Anschluss/Anschluss @ 15\mod_1289823225678_1.doc @ 97150 @ @ 1
Der elektrische Anschluss erfolgt über Schraubklemmen. Die
Klemmenbezeichnungen befinden sich auf dem Gehäuse.
Die Verbindung zum KNX erfolgt mit der mitgelieferten
Busanschlussklemme. Als Leistungsschutzschalter ist ein
LS 16 zu verwenden.

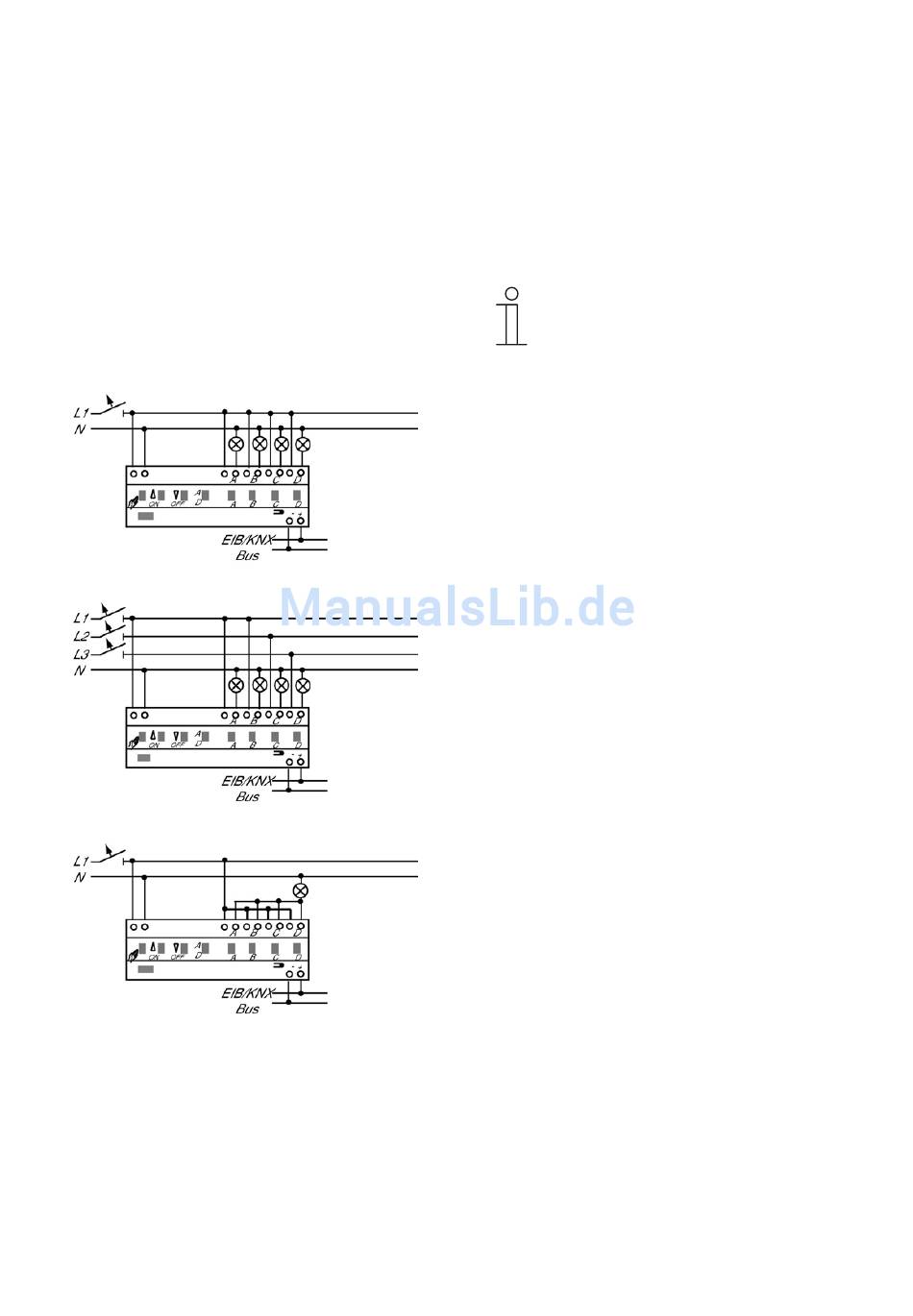

Abb. 1: Einphasenbetrieb
Abb. 2: Mehrphasenbetrieb
Abb. 3: Parallelschaltung von Kanälen
Pos: 6 /Spezial/Neues Layout 2010/Steuermodule_Neues_Layout_2010/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.doc @ 52148 @ @ 1
Hinweis
Im Betrieb mit mehreren einphasigen
Fehlerstromschutzschaltern besteht die Gefahr
der Spannunsverschleppung zwischen den
Phasen. Dies kann zu einer Beeinträchtigung
der Funktion des Gerätes führen.
Pos: 5.4 /Spezial/Neues Layout 2010/Steuermodule_Neues_Layout_2010/++++++++++++ Wechsel zwei- auf einspaltig ++++++++++++ @ 9\mod_1268898591406_0.doc @ 52143 @ @ 1
KNX Technisches Handbuch | 0073-1-7585 | 3
