14.5 Winkeleinstellung*

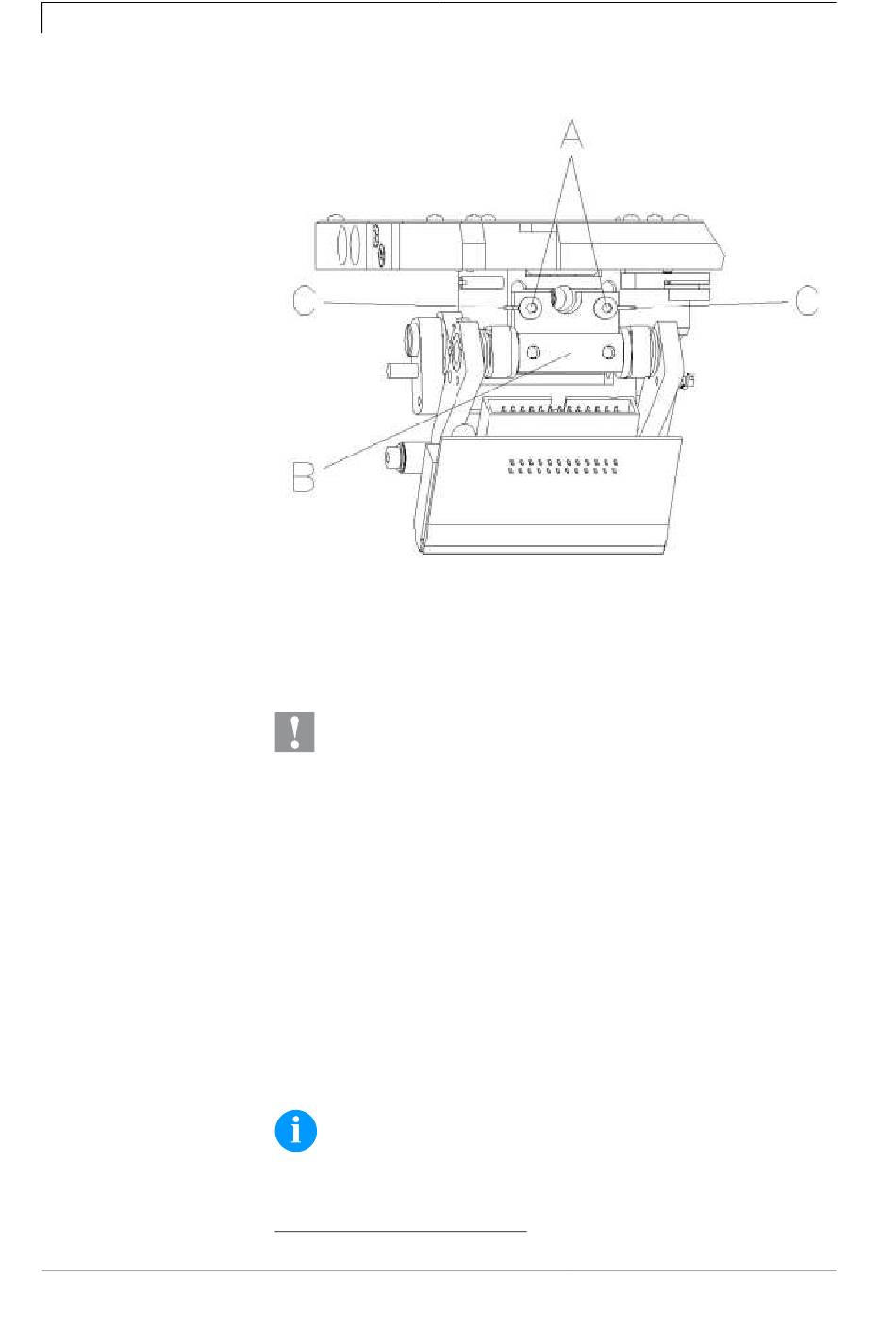

Abbildung 32
Der Einbauwinkel des Druckkopfes beträgt standardmäßig 26° zur
Druckfläche. Fertigungstoleranzen des Druckkopfes und der
Mechanik können jedoch einen anderen Winkel erforderlich machen.
VORSICHT!
Beschädigung des Druckkopfs durch ungleiche Abnutzung!
Größerer Verschleiß von Transferband durch schnelleres
Reißen.
Werkseinstellung nur in Ausnahmefällen verändern.
1. Innensechskantschrauben (A) leicht lösen.
2. Stellstück (B) verschieben, um den Winkel zwischen Druckkopf
und Druckkopfhalter zu verstellen.
Verschieben nach unten = Winkel verkleinern
Verschieben nach oben = Winkel vergrößern
3. Innensechskantschrauben (A) wieder anziehen.
4. Druckauftrag über ca. 3 Layouts starten und korrekten, faltenlosen
Bandlauf kontrollieren.
HINWEIS!
Die angebrachten Schlitze (C) dienen zur Positionskontrolle. Es
ist auf eine möglichst parallele Einstellung zu achten.
*
