Steuereingänge und –ausgänge
22

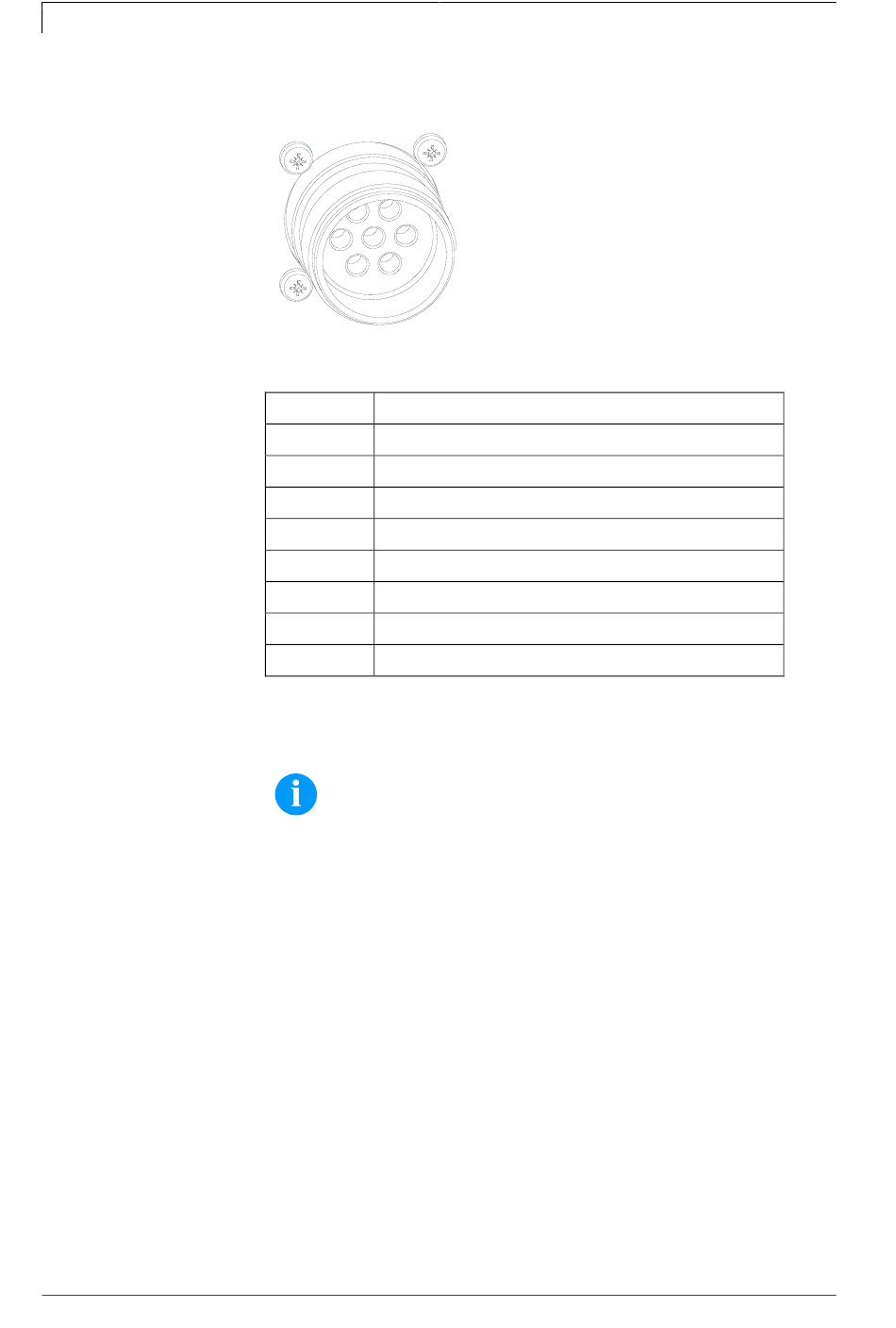

7.2 Produktsensor / Drehgeber (CON2)
Abbildung 9
Pin Benennung
1 GND intern
2 GND extern
3 Drehgeber Spur A
4 + UB extern (max. 30 VDC)
5 + UB intern (ca. 24 VDC)
6 Eingang Produktsensor (PS)/Druckstart - Port 1
7 Drehgeber Spur B
Gehäuse Leitungsschirm
Max. Laststrom: 100 mA
HINWEIS!
Pin 1 und Pin 2 müssen gebrückt werden wenn der Drehgeber
bzw. Produktsensor mit der Spannungsversorgung des
Steuerteils betrieben werden soll.
Siehe Anschlussbeispiele Seite 24 und 25.
