Installation und Inbetriebnahme
32
8.3 Anschluss der Druckluftversorung
Die Druckluftversorgung für die Druckkopfmechanik vor dem
Druckregler muss einen Mindest-Dauerdruck von 4 ... 6 bar zur
Verfügung stellen. Der Maximaldruck vor dem Druckregler beträgt 7
bar und 4 bar nach dem Druckregler.
HINWEIS!
Eine Druckluftversorgung von 4 bar wird empfohlen.
Die Druckluft muss trocken und ölfrei sein.
Der mitgelieferte Druckregler mit Manometer wird mit einem
Pneumatikschlauch Ø 8 mm über eine Steckverschraubung an die
Druckluftversorgung angeschlossen. Ebenso wird die Verbindung
zwischen Druckregler und Druckmechanik über einen Pneumatik-
schlauch Ø 8 mm hergestellt.
Nachfolgende Punkte beachten:
•
Druckregler so nah als möglich an Druckmechanik platzieren.
•
Druckregler darf nur in Pfeilrichtung betrieben werden (auf der
Unterseite aufgedruckt). Pfeilrichtung zeigt den Weg der
strömenden Luft an.
•
Pneumatikschlauch keinesfalls abknicken.
•
Das Kürzen des Pneumatikschlauchs muss mit einem sauberen,
rechtwinkligen Schnitt ohne Quetschen des Rohres erfolgen.
Gegebenenfalls Spezialwerkzeug verwenden (erhältlich im
Fachhandel für Pneumatikbedarf).
•
Auf eine möglichst kurze Länge der 8 mm Pneumatikschläuche
achten.

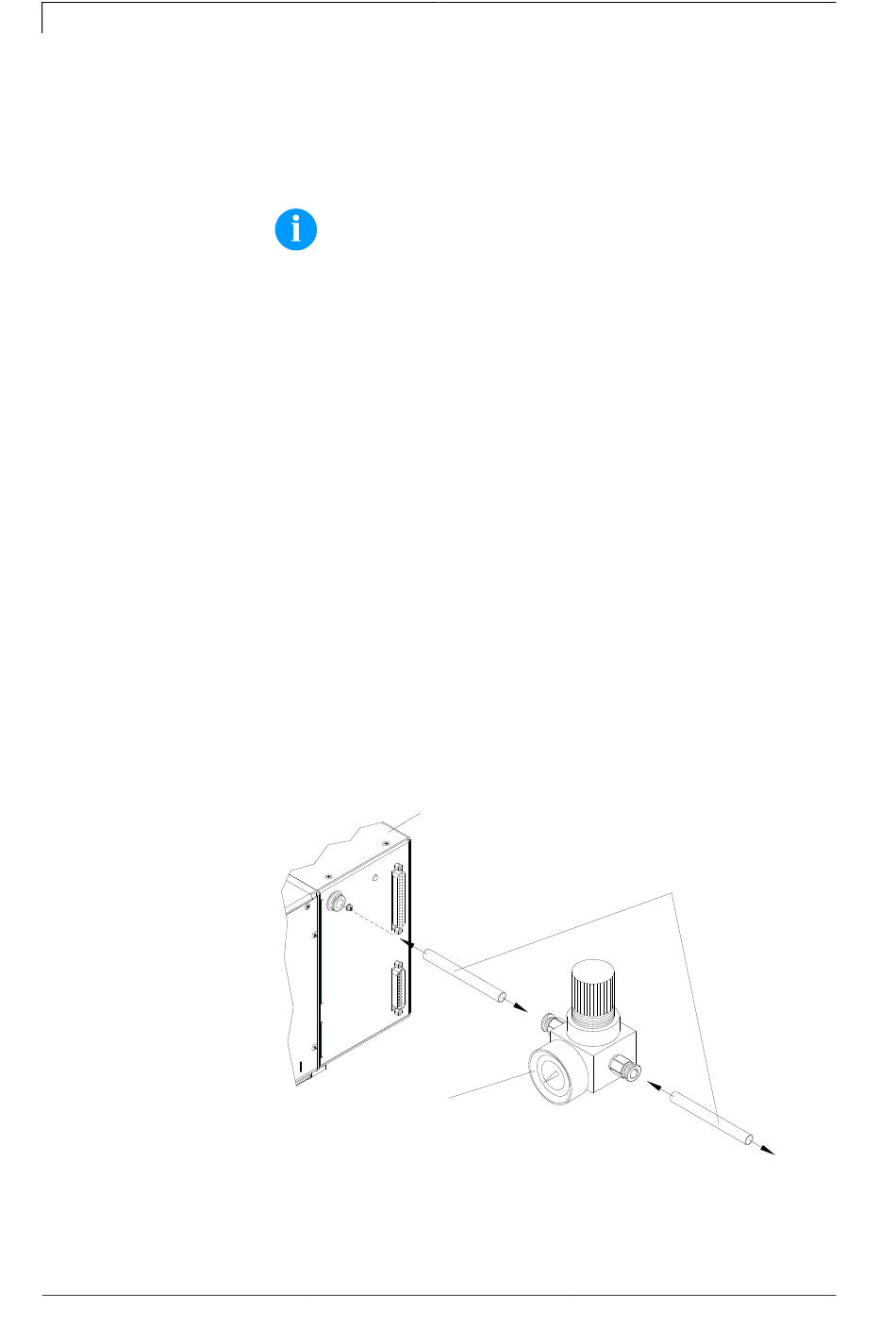

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Abbildung 23
Betriebsanleitung
Dynacode IP
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
11.18
