Dynacode IP
D
C
B

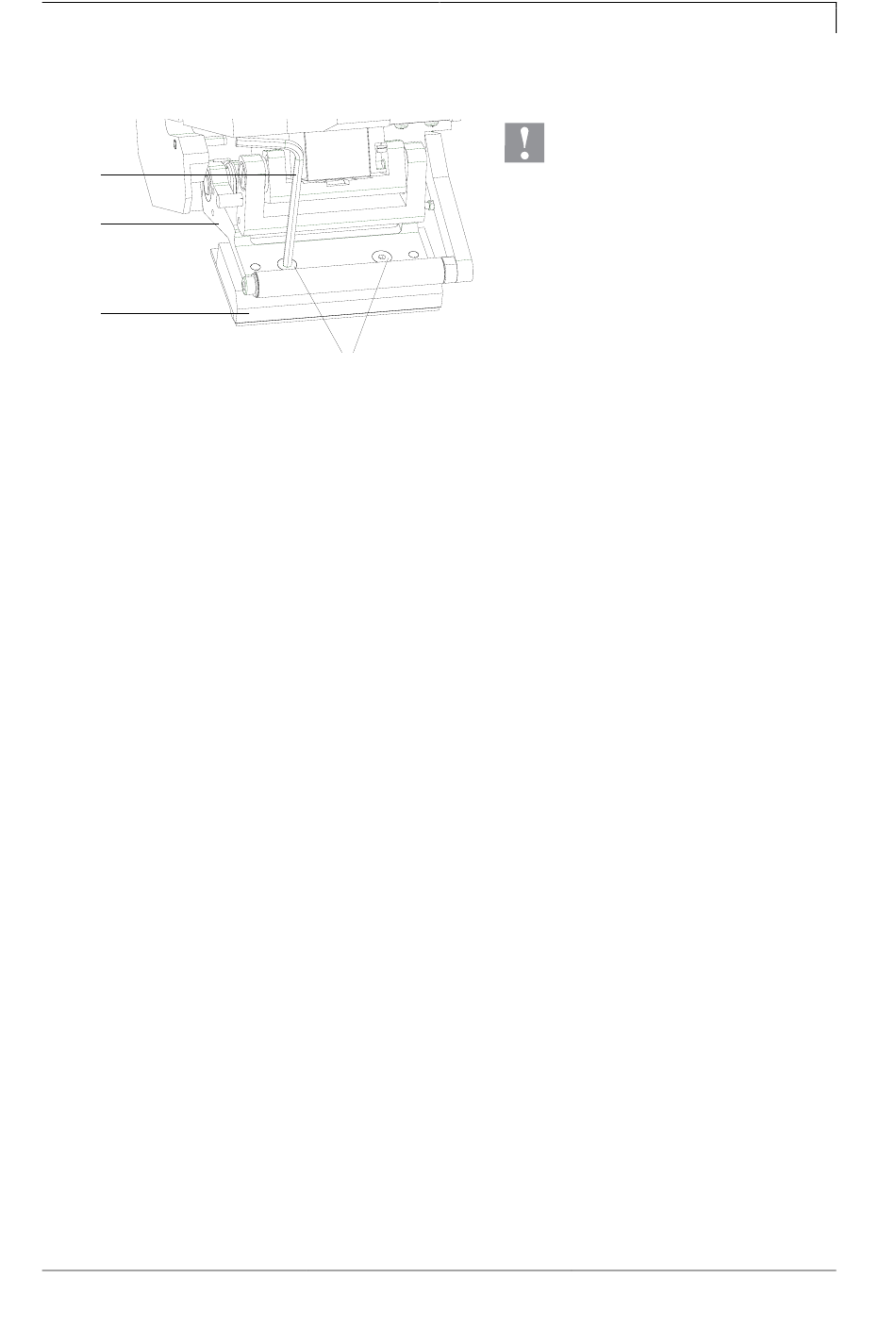

Abbildung 31
Druckkopf ausbauen
Druckkopf einbauen
11.18
14.4 Druckkopf austauschen
A
1. Transferbandkassette entfernen.
2. Druckkopfeinheit in geeignete Serviceposition schieben.
3. Druckkopfhalter (C) leicht nach unten drücken bis ein
Inbusschlüssel in die Schrauben (A) eingeführt werden kann.
4. Schrauben (A) entfernen und Druckkopf (B).
5. Steckverbindung auf der Rückseite vom Druckkopf abziehen.
1. Steckverbindungen an den neuen Druckkopf anstecken.
2. Druckkopf im Druckkopfhalter (C) positionieren, sodass die Stifte
in die entsprechenden Bohrungen im Druckkopf (B) greifen.
3. Druckkopfhalter (C) mit einem Finger leicht auf der Druckwalze
halten und korrekte Lage des Druckkopfs (B) prüfen.
4. Mit dem Sechskantschlüssel Schrauben (A) einschrauben und
festziehen.
5. Transferbandmaterial wieder einlegen (siehe Kapitel 9,
Seite 37).
6. In den 'Service Funktionen/Dot Widerstand' den Widerstandswert
des neuen Druckkopfs eingeben. Der Wert ist auf dem
Typenschild des Druckkopfs zu finden.
7. Position des Druckkopfs mittels eines Testdrucks prüfen.
Betriebsanleitung
Wartung und Reinigung
VORSICHT!
Beschädigung des Druckkopfs durch
elektrostatische Entladungen oder
mechanische Einflüsse!
Gerät auf geerdeter leitfähiger
Unterlage aufstellen.
Körper erden, z.B. durch
Anlegen eines geerdeten
Handgelenkgurts.
Kontakte an den
Steckverbindungen nicht
berühren.
Druckleiste nicht mit harten
Gegenständen oder der Hand
berühren.
87
