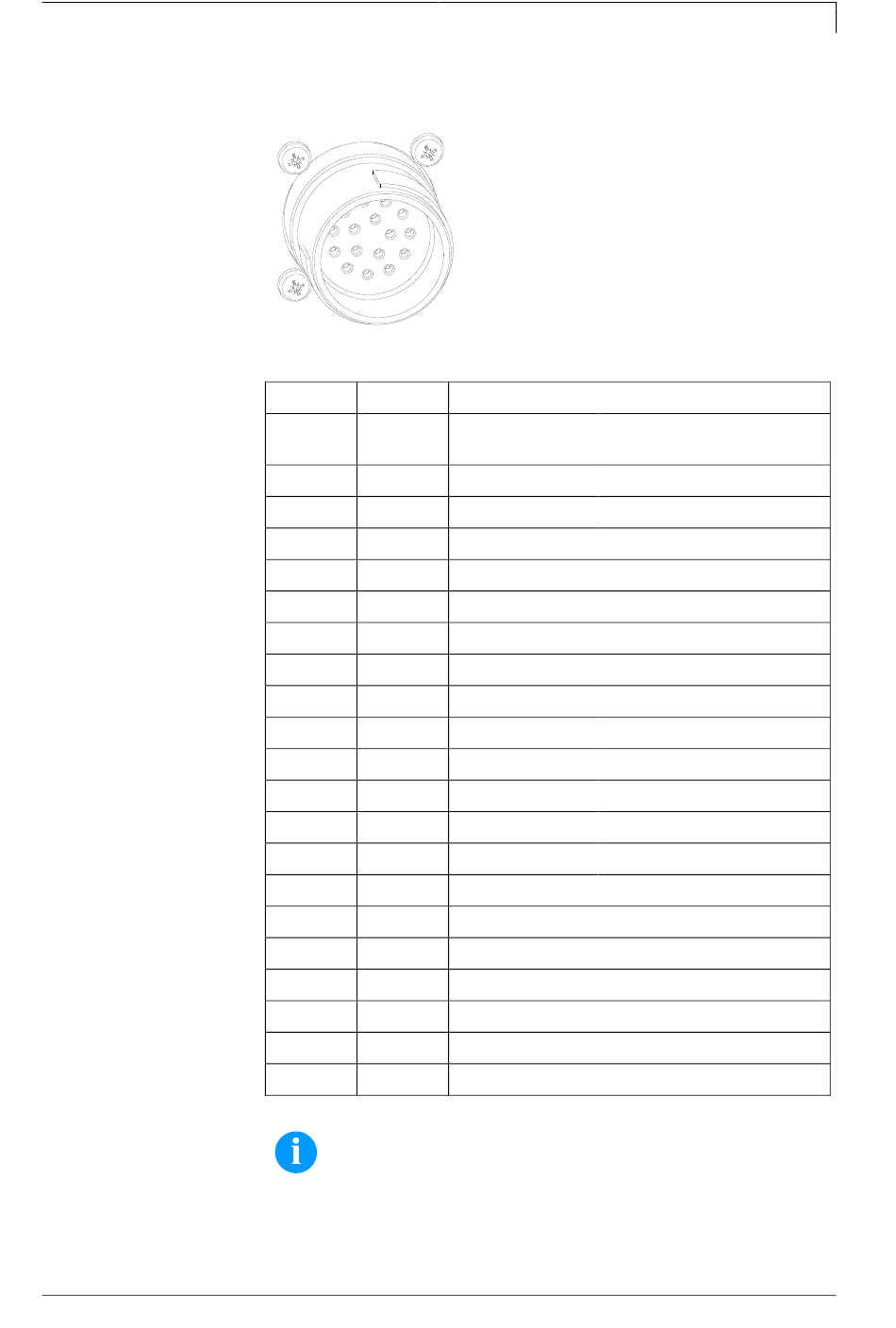

7.3 I/O Belegung (CON3)
Abbildung 10
Port Pin
1 2
2 5
3 7
4 12
5
6
7
8
9 4
10 6
11 8
12 10
13 13
14 14
15 15
16 16
Gehäuse
1
3
9
11
HINWEIS!
OUT5/Port 13 steuert intern noch ein Relais an -->
Alarmausgang (6 pol. Stecker).
Max. Laststrom: 100 mA
Betriebsanleitung
Steuereingänge und –ausgänge
Benennung
IN1 Produktsensor (PS)/
Druckstart
IN2 Reset Error
IN3 Numerator zurücksetzen
IN4 (X)
nicht vorhanden
nicht vorhanden
nicht vorhanden
nicht vorhanden
OUT1 Fehlermeldung
OUT2 Druckauftrag
OUT3 Generierung
OUT4 Druckend
OUT5 Gerät-Bereit Signal
OUT6 Fehler
Nicht belegt
Nicht belegt
Leitungsschirm
GND Output
GND Input
Nicht belegt
VCC
