Steuereingänge und –ausgänge
7

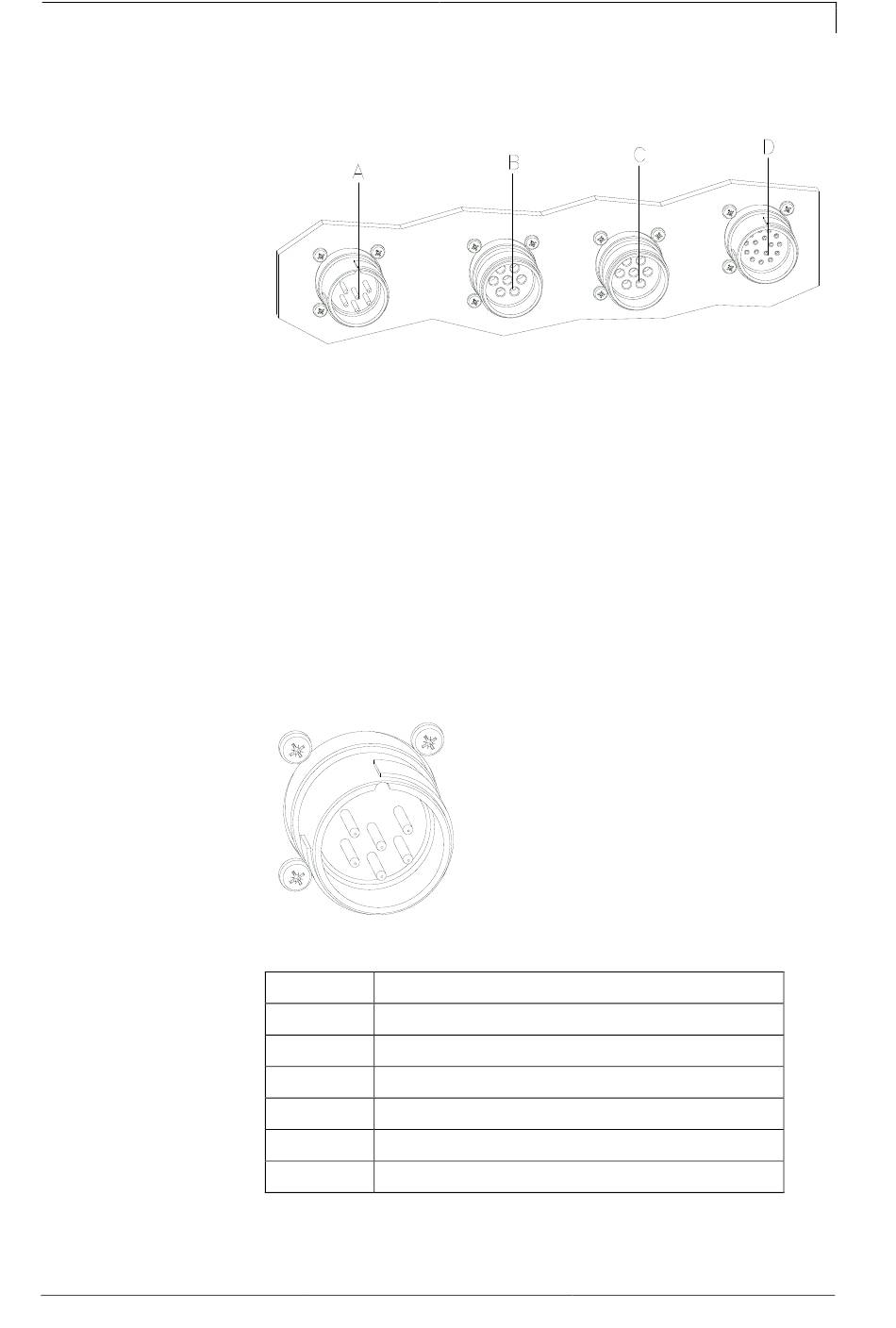

Abbildung 7
CON1
A = Alarmausgang (Relais)
CON2
B = Anschluss Drehgeber und Produktsensor
(PS)/Druckstart
CON2
C = Anschluss Drehgeber und Produktsensor
(PS)/Druckstart
CON3
D = Externe I/O
7.1 Alarmausgang - Port 13 (CON1)
Über den Alarmausgang stellt das Gerät den Wechselkontakt eines
Relais zur Verfügung. Das Relais kann entweder als Öffner oder
Schließer verwendet werden.
Abbildung 8
Pin
Benennung
1
NO (Schließer)
2
C (Mittenkontakt)
3
NC (Öffner)
4
PE
5
Nicht belegt
6
Nicht belegt
Laststrom: 1 A
Schaltspannung: 230 V
