Geräteübersicht
10

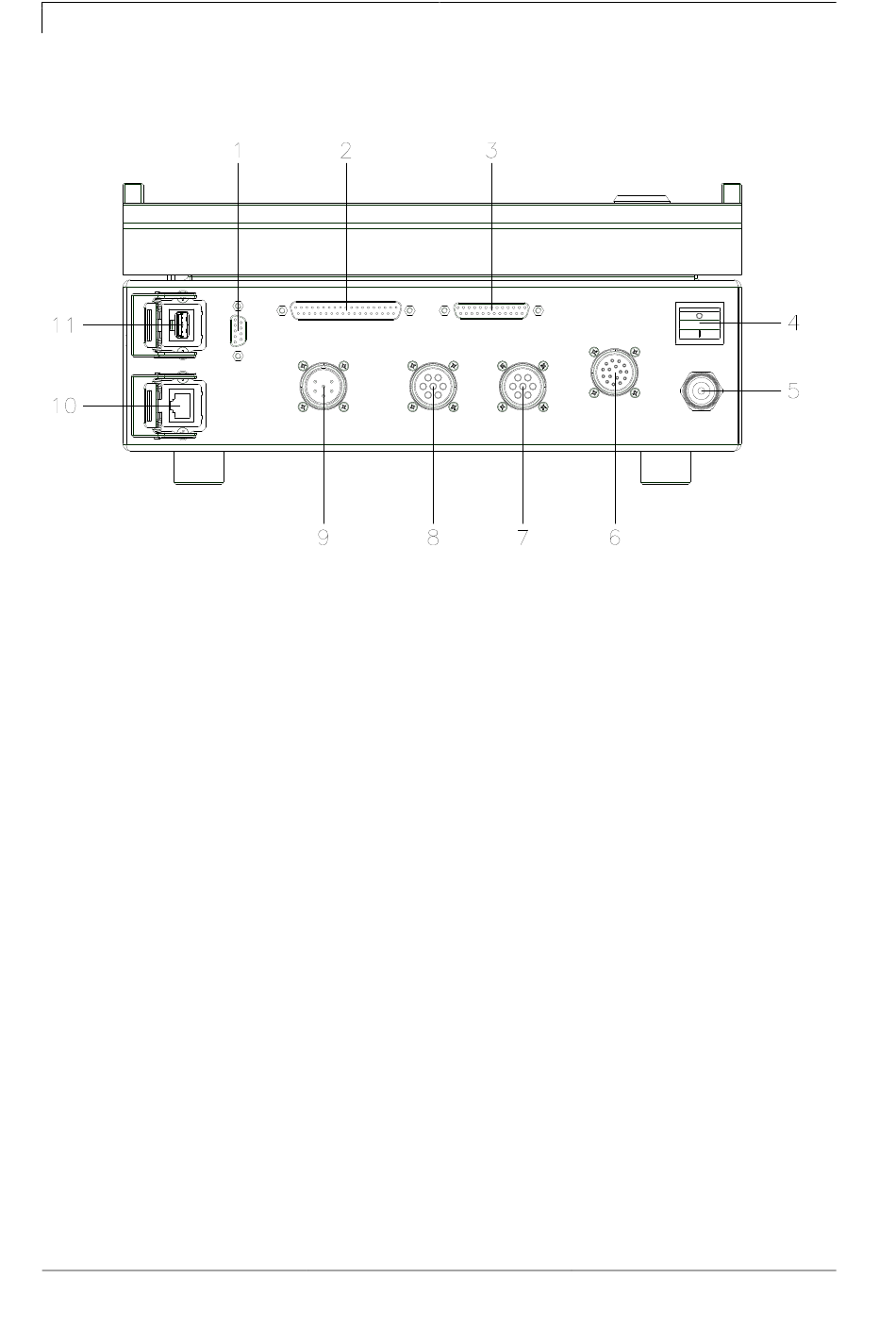

2.2 Steckerbelegung der Ansteuerelektronik
Abbildung 2
11 =
Serielle Schnittstelle RS-232
12 =
Verbindungskabel SPI (Druckkopf + Sensor)
13 =
Verbindungskabel Power
14 =
Netzschalter
15 =
Netzkabel mit Schukostecker und Zugentlastung
16 =
Externe Eingänge/Ausgänge
17 =
Anschluss Drehgeber und Produktsensor
18 =
Anschluss Drehgeber und Produktsensor
19 =
Alarmausgang (Relais)
10 =
Ethernet Schnittstelle 10/100
11 =
USB Host für USB Tastatur und USB Memory Stick
Betriebsanleitung
Dynacode IP
11.18
