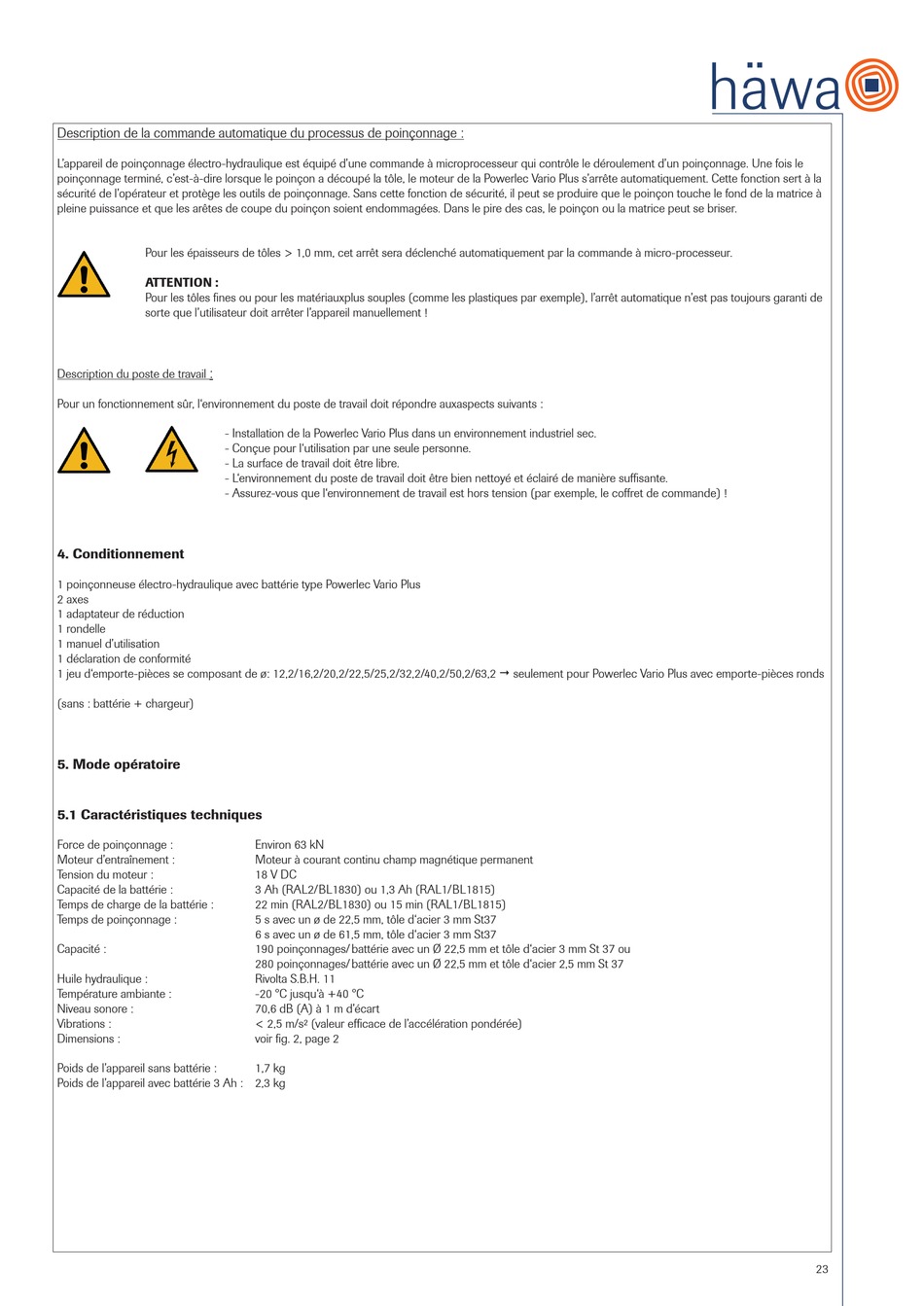

Description de la commande automatique du processus de poinçonnage :
L'appareil de poinçonnage électro-hydraulique est équipé d'une commande à microprocesseur qui contrôle le déroulement d'un poinçonnage. Une fois le
poinçonnage terminé, c'est-à-dire lorsque le poinçon a découpé la tôle, le moteur de la Powerlec Vario Plus s'arrête automatiquement. Cette fonction sert à la
sécurité de l'opérateur et protège les outils de poinçonnage. Sans cette fonction de sécurité, il peut se produire que le poinçon touche le fond de la matrice à
pleine puissance et que les arêtes de coupe du poinçon soient endommagées. Dans le pire des cas, le poinçon ou la matrice peut se briser.
Pour les épaisseurs de tôles > 1,0 mm, cet arrêt sera déclenché automatiquement par la commande à micro-processeur.
ATTENTION :
Pour les tôles fines ou pour les matériauxplus souples (comme les plastiques par exemple), l'arrêt automatique n'est pas toujours garanti de
sorte que l'utilisateur doit arrêter l'appareil manuellement !
:
Description du poste de travail
Pour un fonctionnement sûr, l'environnement du poste de travail doit répondre auxaspects suivants :
- Installation de la Powerlec Vario Plus dans un environnement industriel sec.
- Conçue pour l'utilisation par une seule personne.
- La surface de travail doit être libre.
- L'environnement du poste de travail doit être bien nettoyé et éclairé de manière suffisante.
- Assurez-vous que l'environnement de travail est hors tension (par exemple, le coffret de commande) !
4. Conditionnement
1 poinçonneuse électro-hydraulique avec battérie type Powerlec Vario Plus
2 axes
1 adaptateur de réduction
1 rondelle
1 manuel d'utilisation
1 déclaration de conformité
1 jeu d'emporte-pièces se composant de ø: 12,2/16,2/20,2/22,5/25,2/32,2/40,2/50,2/63,2 seulement pour Powerlec Vario Plus avec emporte-pièces ronds
(sans : battérie + chargeur)
5. Mode opératoire
5.1 Caractéristiques techniques
Force de poinçonnage :
Moteur d'entraînement :
Tension du moteur :
Capacité de la battérie :
Temps de charge de la battérie :
Temps de poinçonnage :
Capacité :
Huile hydraulique :
Température ambiante :
Niveau sonore :
Vibrations :
Dimensions :
Poids de l'appareil sans battérie :
Poids de l'appareil avec battérie 3 Ah : 2,3 kg
Environ 63 kN
Moteur à courant continu champ magnétique permanent
18 V DC
3 Ah (RAL2/BL1830) ou 1,3 Ah (RAL1/BL1815)
22 min (RAL2/BL1830) ou 15 min (RAL1/BL1815)
5 s avec un ø de 22,5 mm, tôle d'acier 3 mm St37
6 s avec un ø de 61,5 mm, tôle d'acier 3 mm St37
190 poinçonnages/ battérie avec un Ø 22,5 mm et tôle d'acier 3 mm St 37 ou
280 poinçonnages/ battérie avec un Ø 22,5 mm et tôle d'acier 2,5 mm St 37
Rivolta S.B.H. 11
-20 °C jusqu'à +40 °C
70,6 dB (A) à 1 m d'écart
< 2,5 m/s² (valeur efficace de l'accélération pondérée)
voir fig. 2, page 2
1,7 kg
23
