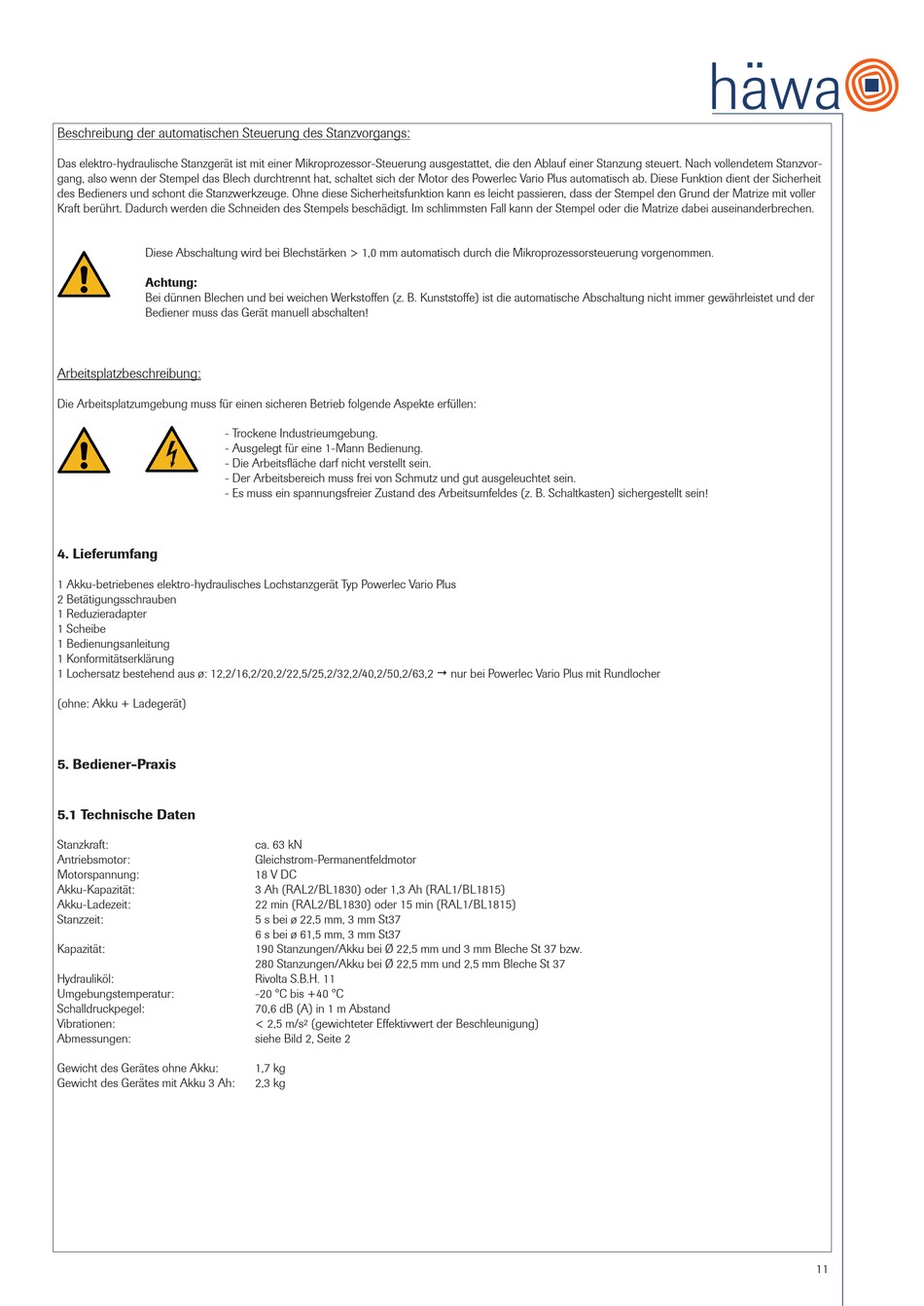

Beschreibung der automatischen Steuerung des Stanzvorgangs:
Das elektro-hydraulische Stanzgerät ist mit einer Mikroprozessor-Steuerung ausgestattet, die den Ablauf einer Stanzung steuert. Nach vollendetem Stanzvor-
gang, also wenn der Stempel das Blech durchtrennt hat, schaltet sich der Motor des Powerlec Vario Plus automatisch ab. Diese Funktion dient der Sicherheit
des Bedieners und schont die Stanzwerkzeuge. Ohne diese Sicherheitsfunktion kann es leicht passieren, dass der Stempel den Grund der Matrize mit voller
Kraft berührt. Dadurch werden die Schneiden des Stempels beschädigt. Im schlimmsten Fall kann der Stempel oder die Matrize dabei auseinanderbrechen.
Diese Abschaltung wird bei Blechstärken > 1,0 mm automatisch durch die Mikroprozessorsteuerung vorgenommen.
Achtung:
Bei dünnen Blechen und bei weichen Werkstoffen (z. B. Kunststoffe) ist die automatische Abschaltung nicht immer gewährleistet und der
Bediener muss das Gerät manuell abschalten!
Arbeitsplatzbeschreibung:
Die Arbeitsplatzumgebung muss für einen sicheren Betrieb folgende Aspekte erfüllen:
- Trockene Industrieumgebung.
- Ausgelegt für eine 1-Mann Bedienung.
- Die Arbeitsfläche darf nicht verstellt sein.
- Der Arbeitsbereich muss frei von Schmutz und gut ausgeleuchtet sein.
- Es muss ein spannungsfreier Zustand des Arbeitsumfeldes (z. B. Schaltkasten) sichergestellt sein!
4. Lieferumfang
1 Akku-betriebenes elektro-hydraulisches Lochstanzgerät Typ Powerlec Vario Plus
2 Betätigungsschrauben
1 Reduzieradapter
1 Scheibe
1 Bedienungsanleitung
1 Konformitätserklärung
1 Lochersatz bestehend aus ø: 12,2/16,2/20,2/22,5/25,2/32,2/40,2/50,2/63,2 nur bei Powerlec Vario Plus mit Rundlocher
(ohne: Akku + Ladegerät)
5. Bediener-Praxis
5.1 Technische Daten
Stanzkraft:
Antriebsmotor:
Motorspannung:
Akku-Kapazität:
Akku-Ladezeit:
Stanzzeit:
Kapazität:
Hydrauliköl:
Umgebungstemperatur:
Schalldruckpegel:
Vibrationen:
Abmessungen:
Gewicht des Gerätes ohne Akku:
Gewicht des Gerätes mit Akku 3 Ah:
ca. 63 kN
Gleichstrom-Permanentfeldmotor
18 V DC
3 Ah (RAL2/BL1830) oder 1,3 Ah (RAL1/BL1815)
22 min (RAL2/BL1830) oder 15 min (RAL1/BL1815)
5 s bei ø 22,5 mm, 3 mm St37
6 s bei ø 61,5 mm, 3 mm St37
190 Stanzungen/Akku bei Ø 22,5 mm und 3 mm Bleche St 37 bzw.
280 Stanzungen/Akku bei Ø 22,5 mm und 2,5 mm Bleche St 37
Rivolta S.B.H. 11
-20 °C bis +40 °C
70,6 dB (A) in 1 m Abstand
< 2,5 m/s² (gewichteter Effektivwert der Beschleunigung)
siehe Bild 2, Seite 2
1,7 kg
2,3 kg
11
