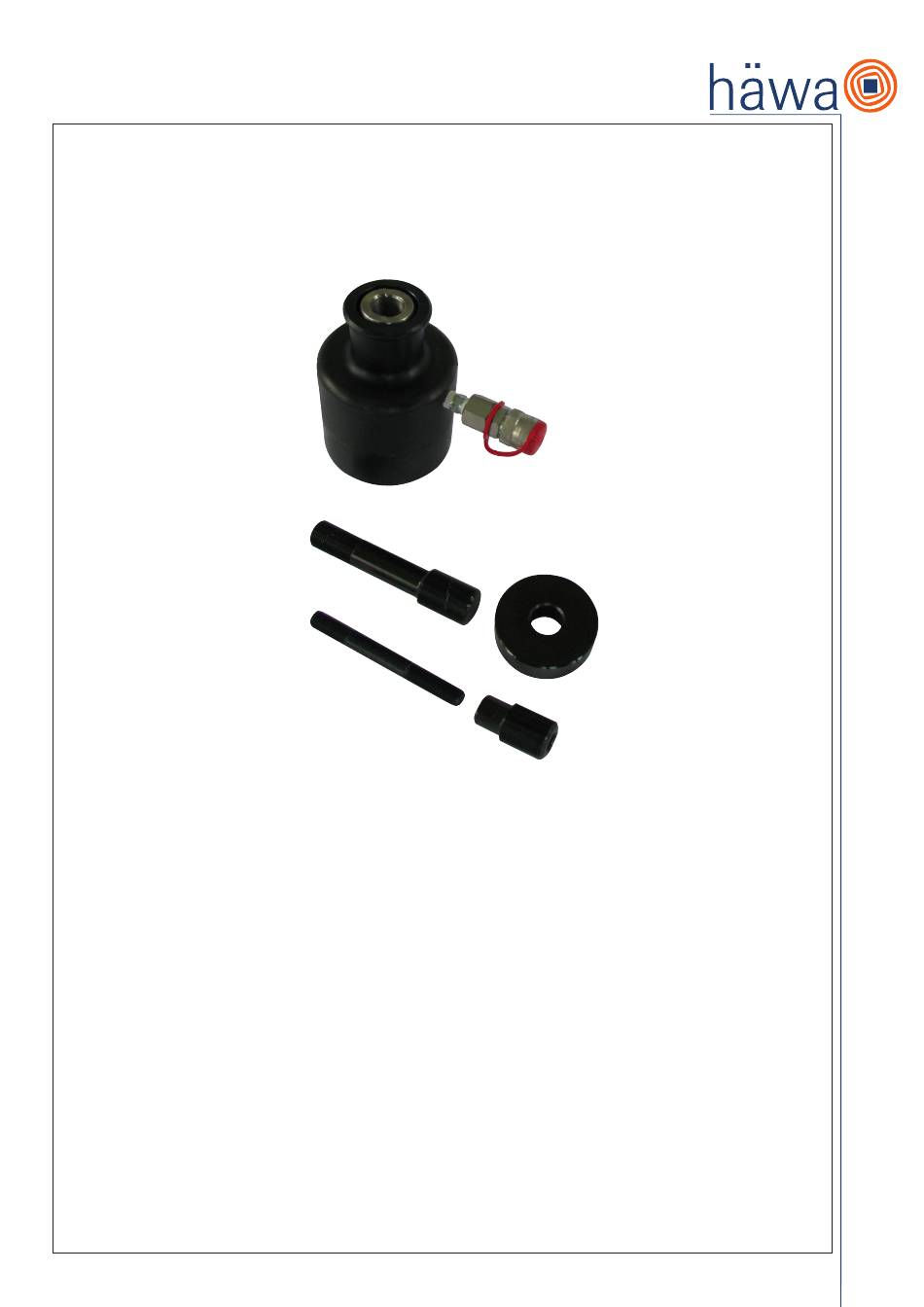

- Seite 1 Originalbetriebsanleitung Hydraulikzylinder Power 25 Original Operating Instructions Hydraulic Cylinder Power 25 Notice d‘utilisation originale cylindre hydraulique Power 25 Mobiler Hydraulikzylinder Power 25 - 2611-7600-02-00 Mobile Hydraulic Cylinder Power 25 - 2611-7600-02-00 Cylindre hydraulique mobile Power 25 - 2611-7600-02-00...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung Sicherheitsbestimmungen Allgemeine Sicherheitsbestimmungen Weitere Sicherheitsregeln Merkmale Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung Restgefahren Transport und Lagerung Übernahme und Kontrolle Auspacken und Überprüfen Bediener Praxis Generelle Arbeitshinweise Wichtige Arbeitshinweise Technische Daten und Einsatzgrenzen Wartung/Reinigung Entsorgung Gewährleistung Störungen und Service 1. -
Seite 3: Merkmale
3. Merkmale Dieser Hydraulikzylinder wird speziell für Anwendungen benutzt, bei denen die übliche Stanzkraft nicht ausreicht. Die auftretenden Schneidkräfte werden von der groß dimensionierten Betätigungsschraube mit M25 Gewinde aufgenommen. Durch die gebräuchliche Schnellkupplung lässt sich der Zylinder mit vielen Antrieben verbinden. Der mobile Stanzzylinder entspricht dem Stand der Technik, sowie den geltenden Sicherheitsbestimmungen zum Zeitpunkt des Inverkehrbringens im Rahmen seiner bestimmungsgemäßen Verwendung. -
Seite 4: Auspacken Und Überprüfen
5. Auspacken und Überprüfen Entsorgen Sie Verpackungsmaterial umweltgerecht bzw. verwenden Sie es weiter! a) Prüfen Sie die Ware auf Schäden. Dokumentieren Sie diese und leiten die Informationen an Ihren lokalen Vertrieb weiter (siehe letzte Seite). b) Prüfen Sie die Ware auf Vollständigkeit: Pos 1 Hydraulikzylinder mit Steckkupplug Pos 2... -
Seite 5: Bediener Praxis
6. Bediener Praxis ACHTUNG: Den Arbeitshinweisen ist Folge zu leisten, um das Risiko von Personen- und Werkzeugschäden weitestgehend zu minimieren. 6.1 Generelle Arbeitshinweise zum Arbeiten mit Hydraulik-Stanzpumpen Diese Hinweise finden auch Anwendung beim Arbeiten mit mobilen Stanzzylindern. Position mit Fadenkreuz Vorbohren Schraube ganz und fest in den markieren und ankörnen. -
Seite 6: Wichtige Arbeitshinweise
6.2 Wichtige Arbeitshinweise für den Hydraulikzylinder Power 25 a) Arbeiten mit Rundlocherwerkzeugen mit einer 9,5 mm Betätigungsschraube Vorgehen wie unter 6.1 beschrieben, jedoch muss vor Einbau der 9,5er Betätigungsschraube die Reduzierhülse Pos. 4 ganz in den Hydraulikzylinder eingedreht werden. ACHTUNG: Die Auflagescheibe (Pos. 5) muss zwingend aufgesteckt werden, bevor die Matrize aufgeschoben wird! b) Arbeiten mit Rundlocherwerkzeugen mit einer 19 mm Betätigungsschraube Vorgehen wie unter 6.1 beschrieben. -
Seite 7: Entsorgung
9. Entsorgung Zuerst das Öl ablassen und bei einer geeigneten Annahmestelle entsorgen. ACHTUNG: Hydrauliköle stellen eine Gefahr für das Grundwasser dar. Unkontrolliertes Ablassen oder unsachgemäße Entsorgung steht unter Strafe (Umwelthaftungsgesetz). Die restlichen Teile können dem Stahlschrott zugeführt werden. 10. Gewährleistung Es gelten unsere AGB. - Seite 20 häwa GmbH Industriestraße 12 D 88489 Wain Tel. +49 7353 98460 info@haewa.de www.haewa.de D 08451 Crimmitschau D 47167 Duisburg D 63477 Maintal A 4020 Linz Gewerbegebiet Neumühl Dörnigheim Sachsenweg 3 Theodor-Heuss-Str. 128 Carl-Zeiss-Straße 7 Schmachtl GmbH Tel. +49 3762 95271/2 Tel.
