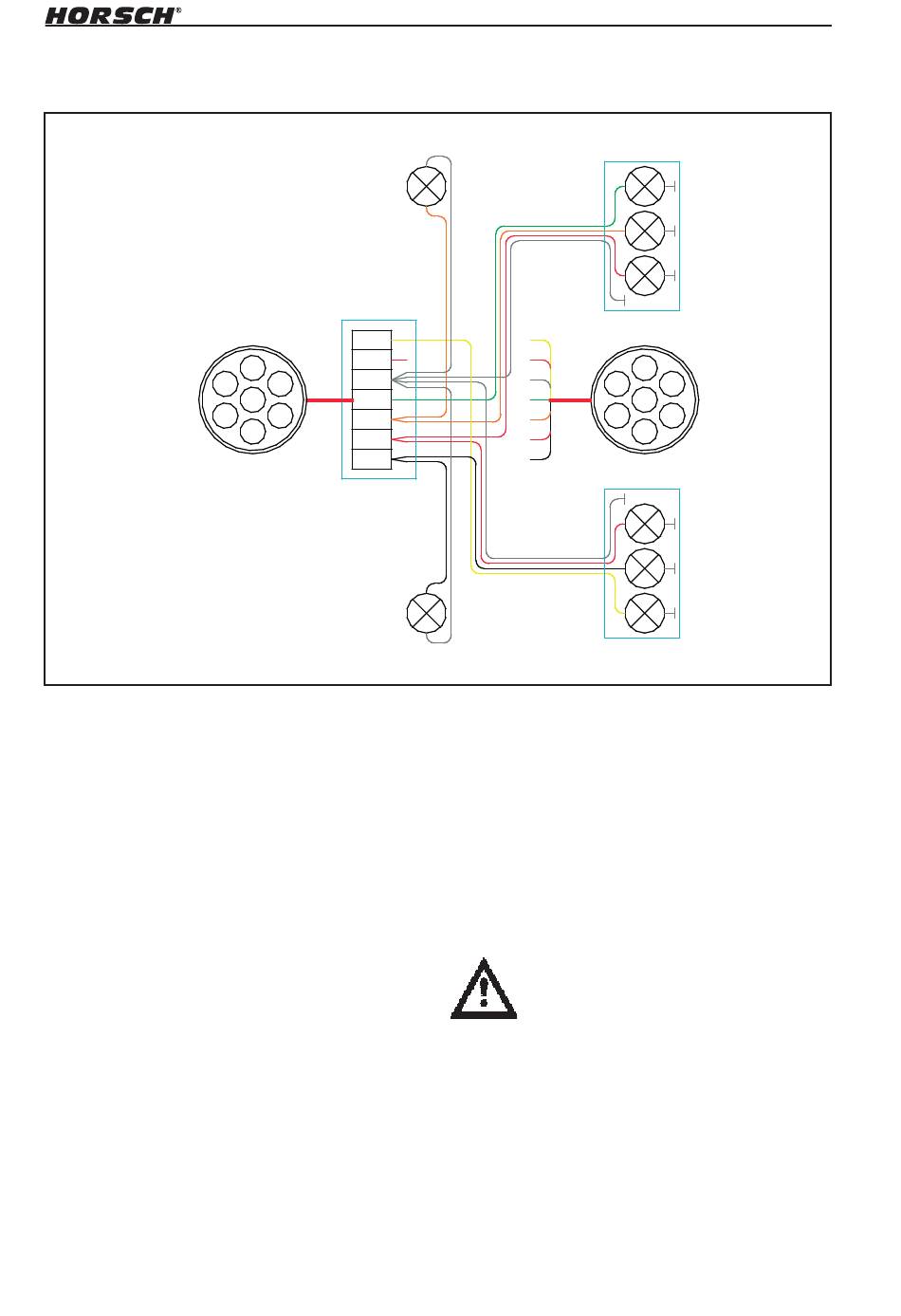

Beleuchtung
Beleuchtungseinrichtung
1.
Stecker 7 pol.
2.
Verteilerbox
3.
Beleuchtung Zinkenschutz rechts
4.
Beleuchtung Zinkenschutz links
Zeichnung
5.
Rücklicht rechts
Beleuchtung
5.1
Lampe Blinker
5.2
Lampe Rücklicht
5.3
Lampe Bremslicht
6.
Rücklicht links
6.1
Lampe Bremslicht
6.2
Lampe Rücklicht
6.3
Lampe Blinker
7.
Steckdose 7 pol. (Zugmaul hinten)
2
1
1
2
1
3
6
2
7
4
5
3
5
4
6
7
R
3
1 - 7
L
4
Stecker und Kabelbelegung:
Nr.
Bez.
1.
L
2.
54 g
Zeichnungsnummer
3.
31
4.
R
5.
58 R
6.
54
7.
58 L
Die Beleuchtung regelmäßig überprü-
fen, um andere Verkehrsteilnehmer
nicht durch Nachlässigkeit zu gefähr-
den!
5
5.1
5.2
5.3
7
1
6
2
7
5
3
4
6.1
6.2
6.3
6
Farbe
Funktion
gelb
Blinker links
- - -
Dateiname
- - -
Beleucht.skf
weiß
Masse
grün
Blinker rechts
braun
Rücklicht rechts
rot
Bremslicht
schwarz
Rücklicht links
April 02
Entw.
Datum
ed
Feb 04
